1.3 Externer manueller Bypass-Schalter (Option)
Mit dem externen Bypass kann die USV unterbrechungsfrei aus dem Netz entfernt und wieder eingefügt wer-
den, ohne dass die Last stromlos wird.
Der Service Bypass dient zur unterbrechungsfreien Netzumschaltung zwischen:
Position USV des Drehschalters: Die Last wird von der USV versorgt
Position NETZ des Drehschalters: Bypass-Betrieb, die Last wird direkt vom Stromnetz versorgt.
Anschlüsse am Service Bypass:
A) Netzanschluss
Einspeisung für Bypass-Box und USV
B) USV Eingang
Verbindung von Bypass-Box zu USV-Eingang
C) USV Ausgang
USV Ausgang zurück zur Bypass-Box
D) Lastanschluss
Je nach Schalterstellung Lastversorgung mit Netzbetrieb oder USV-Betrieb
1.4 Anschluss der IEC-Ausgänge und Ausgangs-Stromklemmen
Die Verbraucher können an die IEC-Ausgänge, den Ausgangsklemmenblock oder an beide gleichzeitig ange-
schlossen werden, wobei die Gerätefunktionen und die Grenzen der IEC-Ausgänge nicht überschritten werden
dürfen. Andernfalls käme es zu plötzlichen Ausfällen bei der Stromversorgung der an den Ausgang angeschlos-
senen Lasten.
Alle TWINYS RT USV verfügen, je nach Leistung des Geräts, über eine unterschiedliche Anzahl von IEC-
Gerätesteckdosen in jeweils 2 Verteilergruppen aufgeteilt.
SICOTEC AG

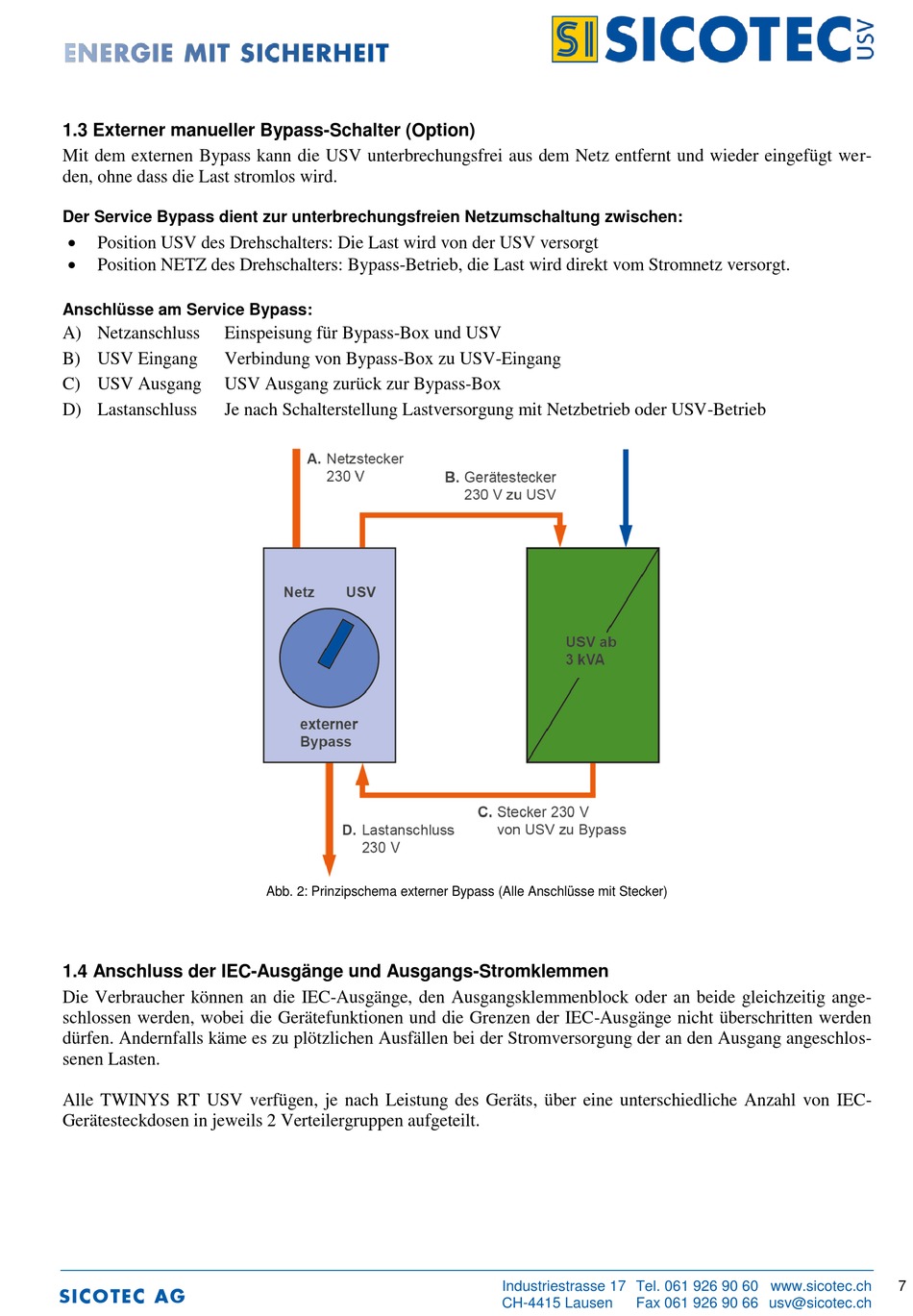

Abb. 2: Prinzipschema externer Bypass (Alle Anschlüsse mit Stecker)
