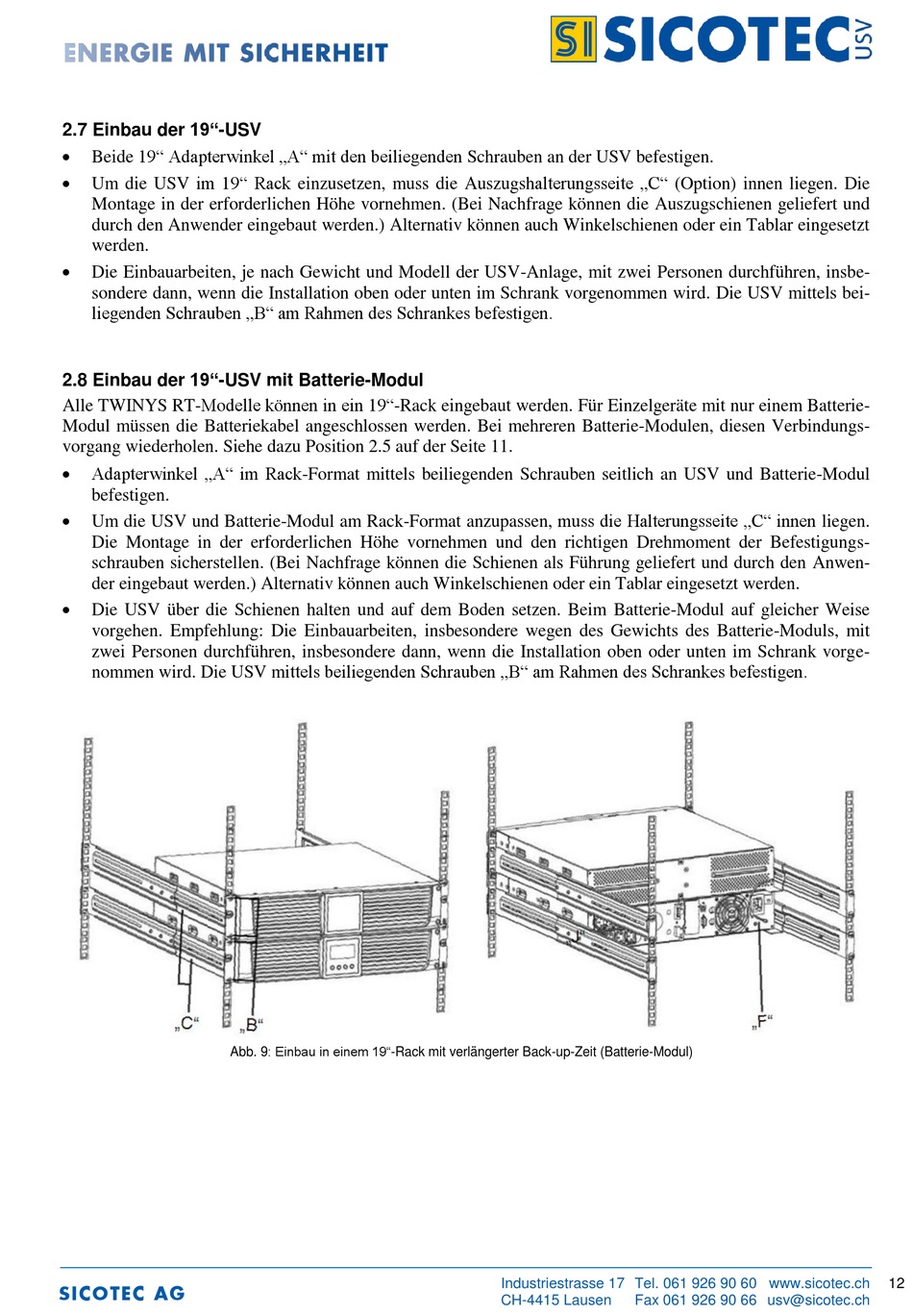

2.7 Einbau der 19"-USV


Beide 19" Adapterwinkel „A" mit den beiliegenden Schrauben an der USV befestigen.

Um die USV im 19" Rack einzusetzen, muss die Auszugshalterungsseite „C" (Option) innen liegen. Die
Montage in der erforderlichen Höhe vornehmen. (Bei Nachfrage können die Auszugschienen geliefert und
durch den Anwender eingebaut werden.) Alternativ können auch Winkelschienen oder ein Tablar eingesetzt
werden.

Die Einbauarbeiten, je nach Gewicht und Modell der USV-Anlage, mit zwei Personen durchführen, insbe-
sondere dann, wenn die Installation oben oder unten im Schrank vorgenommen wird. Die USV mittels bei-
liegenden Schrauben „B" am Rahmen des Schrankes befestigen.
2.8 Einbau der 19"-USV mit Batterie-Modul
Alle TWINYS RT-Modelle können in ein 19"-Rack eingebaut werden. Für Einzelgeräte mit nur einem Batterie-
Modul müssen die Batteriekabel angeschlossen werden. Bei mehreren Batterie-Modulen, diesen Verbindungs-
vorgang wiederholen. Siehe dazu Position 2.5 auf der Seite 11.

Adapterwinkel „A" im Rack-Format mittels beiliegenden Schrauben seitlich an USV und Batterie-Modul
befestigen.

Um die USV und Batterie-Modul am Rack-Format anzupassen, muss die Halterungsseite „C" innen liegen.
Die Montage in der erforderlichen Höhe vornehmen und den richtigen Drehmoment der Befestigungs-
schrauben sicherstellen. (Bei Nachfrage können die Schienen als Führung geliefert und durch den Anwen-
der eingebaut werden.) Alternativ können auch Winkelschienen oder ein Tablar eingesetzt werden.

Die USV über die Schienen halten und auf dem Boden setzen. Beim Batterie-Modul auf gleicher Weise
vorgehen. Empfehlung: Die Einbauarbeiten, insbesondere wegen des Gewichts des Batterie-Moduls, mit
zwei Personen durchführen, insbesondere dann, wenn die Installation oben oder unten im Schrank vorge-
nommen wird. Die USV mittels beiliegenden Schrauben „B" am Rahmen des Schrankes befestigen.
Abb. 9: Einbau in einem 19"-Rack mit verlängerter Back-up-Zeit (Batterie-Modul)
