1. ELEKTROANSCHLÜSSE
1.1 Rückseitige USV-Ansicht
Legende:
1 Lastanschlussgruppe 1 (Max. 10 Amp belasten)
2 Lastanschlussgruppe 2 (Max. 10 Amp belasten)
3 EPO Not-Aus Kontakt
4 Kontakt (Dry-In) für Fernabschaltung
5 Alarmkontakt ausgehend (Dry-Out)
1.2 Empfohlene Absicherungen
1000 VA / 900 Watt Nennleistung 10 Amp Typ C
1500 VA / 1350 Watt Nennleistung 13 Amp Typ C
2000 VA / 1800 Watt Nennleistung 13 Amp* Typ C
3000 VA / 2700 Watt Nennleistung min. 13 Amp* Typ C (bei > 75% Last 16 Amp Typ C)
* Beachten, dass keine weiteren Lasten an dieser Sicherung angeschlossen sind. Last mit > 8 Amp Stromauf-
nahme (>1800 Watt), wenn möglich an der 16 Amp IEC Steckdose anschliessen.
Anmerkung:
Für den Batterietest mit angeschlossener Last nie den Zuleitungsstecker herausziehen. Damit wird auch die Er-
dung unterbrochen und somit ist die Last nicht mehr geerdet! Die Elektroinstallation muss den nationalen Vor-
schriften entsprechen. Beachten Sie die CD für die ausführliche Installations- und Bedienungsanleitung sowie
USV-Software!
SICOTEC AG
I
N
S
T
A
L
L
A
T
I
N
S
T
A
L
L
A
T

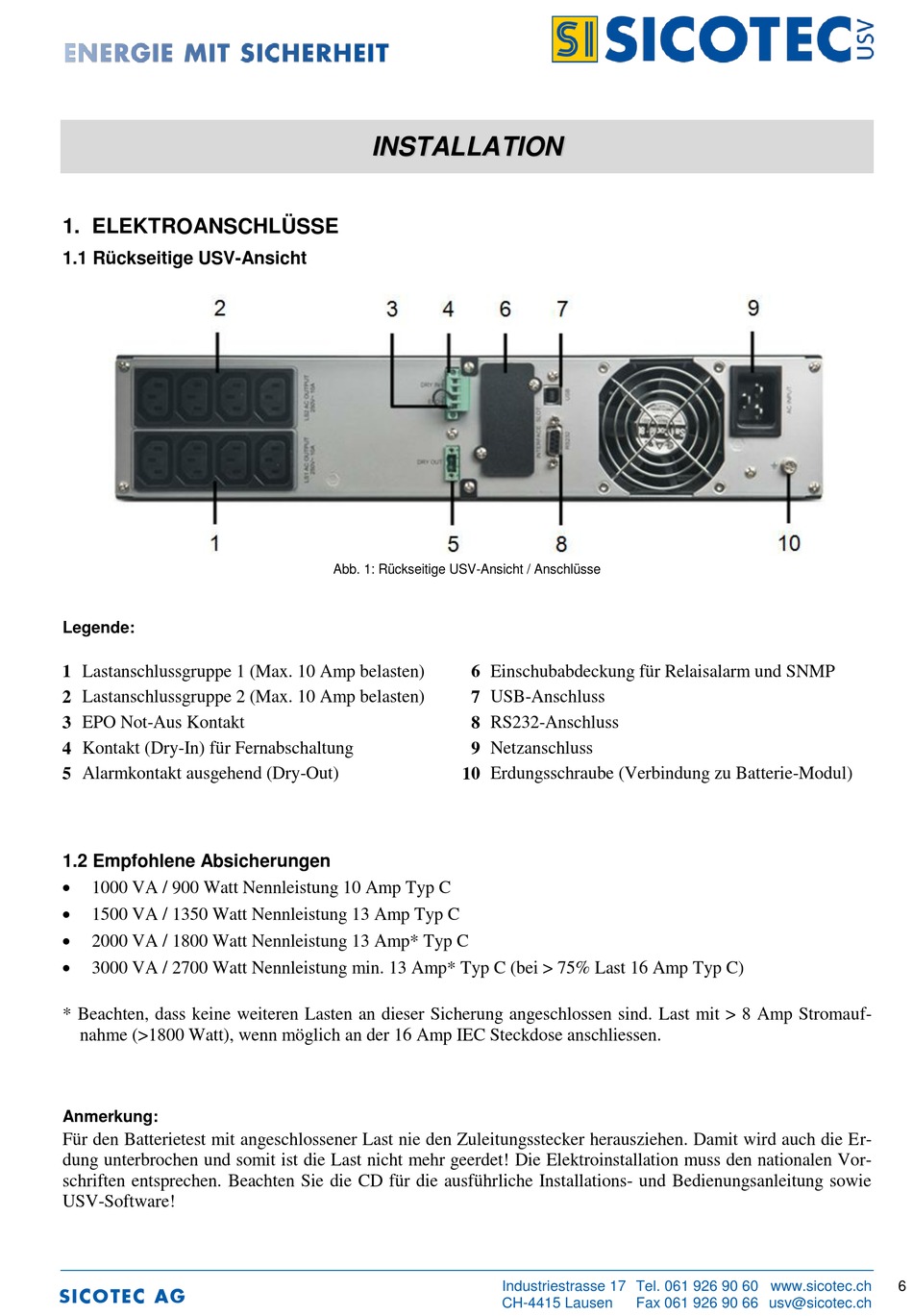

Abb. 1: Rückseitige USV-Ansicht / Anschlüsse
6 Einschubabdeckung für Relaisalarm und SNMP
7 USB-Anschluss
8 RS232-Anschluss
9 Netzanschluss
10 Erdungsschraube (Verbindung zu Batterie-Modul)
Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch
CH-4415 Lausen
I
O
N
I
O
N
Fax 061 926 90 66 usv@sicotec.ch
6
