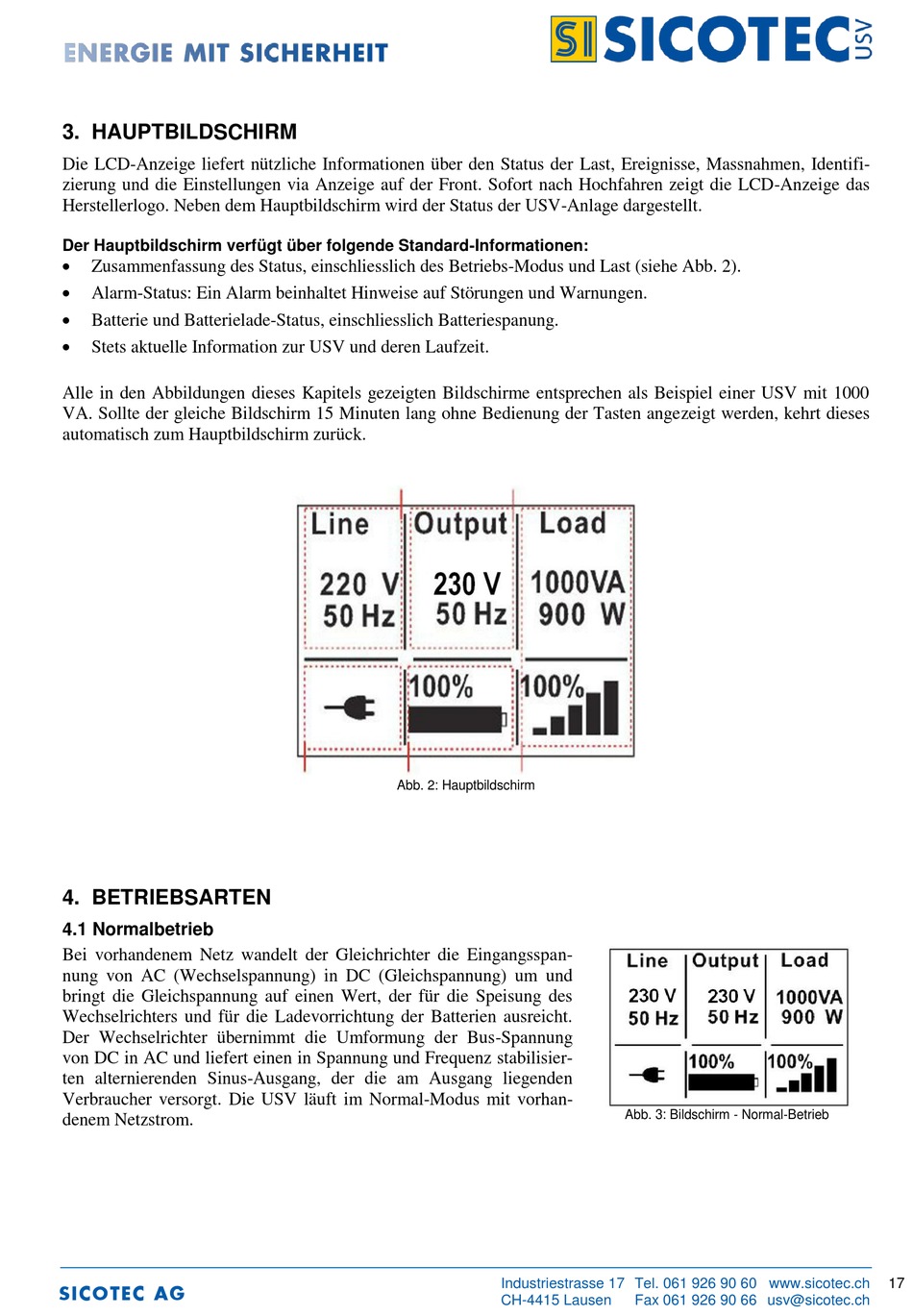

3. HAUPTBILDSCHIRM
Die LCD-Anzeige liefert nützliche Informationen über den Status der Last, Ereignisse, Massnahmen, Identifi-
zierung und die Einstellungen via Anzeige auf der Front. Sofort nach Hochfahren zeigt die LCD-Anzeige das
Herstellerlogo. Neben dem Hauptbildschirm wird der Status der USV-Anlage dargestellt.
Der Hauptbildschirm verfügt über folgende Standard-Informationen:
Zusammenfassung des Status, einschliesslich des Betriebs-Modus und Last (siehe Abb. 2).
Alarm-Status: Ein Alarm beinhaltet Hinweise auf Störungen und Warnungen.
Batterie und Batterielade-Status, einschliesslich Batteriespanung.
Stets aktuelle Information zur USV und deren Laufzeit.
Alle in den Abbildungen dieses Kapitels gezeigten Bildschirme entsprechen als Beispiel einer USV mit 1000
VA. Sollte der gleiche Bildschirm 15 Minuten lang ohne Bedienung der Tasten angezeigt werden, kehrt dieses
automatisch zum Hauptbildschirm zurück.
4. BETRIEBSARTEN
4.1 Normalbetrieb
Bei vorhandenem Netz wandelt der Gleichrichter die Eingangsspan-
nung von AC (Wechselspannung) in DC (Gleichspannung) um und
bringt die Gleichspannung auf einen Wert, der für die Speisung des
Wechselrichters und für die Ladevorrichtung der Batterien ausreicht.
Der Wechselrichter übernimmt die Umformung der Bus-Spannung
von DC in AC und liefert einen in Spannung und Frequenz stabilisier-
ten alternierenden Sinus-Ausgang, der die am Ausgang liegenden
Verbraucher versorgt. Die USV läuft im Normal-Modus mit vorhan-
denem Netzstrom.
SICOTEC AG
Abb. 2: Hauptbildschirm
Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch
CH-4415 Lausen
Abb. 3: Bildschirm - Normal-Betrieb
Fax 061 926 90 66 usv@sicotec.ch
