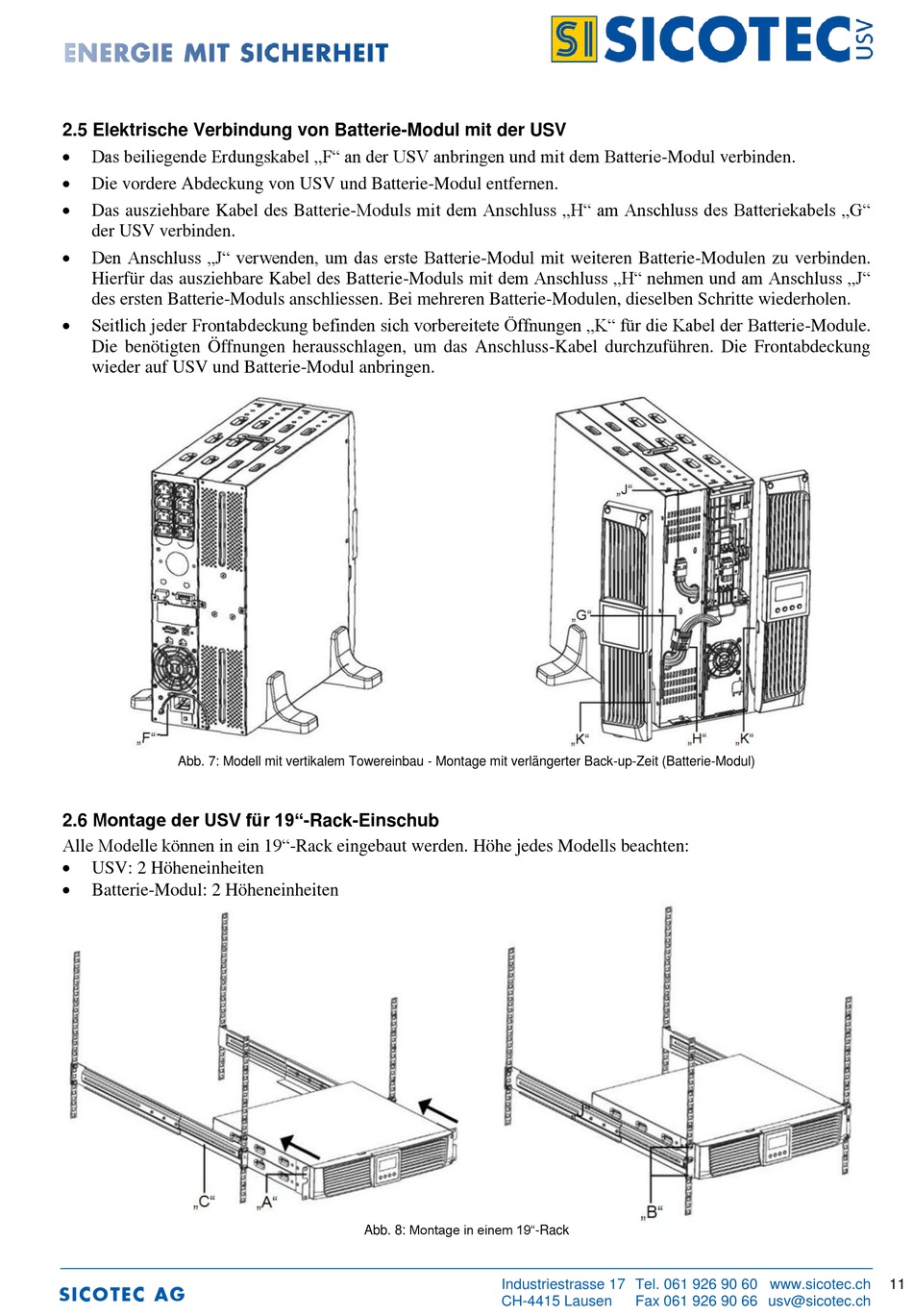

2.5 Elektrische Verbindung von Batterie-Modul mit der USV
Das beiliegende Erdungskabel „F" an der USV anbringen und mit dem Batterie-Modul verbinden.
Die vordere Abdeckung von USV und Batterie-Modul entfernen.
Das ausziehbare Kabel des Batterie-Moduls mit dem Anschluss „H" am Anschluss des Batteriekabels „G"
der USV verbinden.
Den Anschluss „J" verwenden, um das erste Batterie-Modul mit weiteren Batterie-Modulen zu verbinden.
Hierfür das ausziehbare Kabel des Batterie-Moduls mit dem Anschluss „H" nehmen und am Anschluss „J"
des ersten Batterie-Moduls anschliessen. Bei mehreren Batterie-Modulen, dieselben Schritte wiederholen.
Seitlich jeder Frontabdeckung befinden sich vorbereitete Öffnungen „K" für die Kabel der Batterie-Module.
Die benötigten Öffnungen herausschlagen, um das Anschluss-Kabel durchzuführen. Die Frontabdeckung
wieder auf USV und Batterie-Modul anbringen.
Abb. 7: Modell mit vertikalem Towereinbau - Montage mit verlängerter Back-up-Zeit (Batterie-Modul)
2.6 Montage der USV für 19"-Rack-Einschub
Alle Modelle können in ein 19"-Rack eingebaut werden. Höhe jedes Modells beachten:
USV: 2 Höheneinheiten
Batterie-Modul: 2 Höheneinheiten
SICOTEC AG
Abb. 8: Montage in einem 19"-Rack
