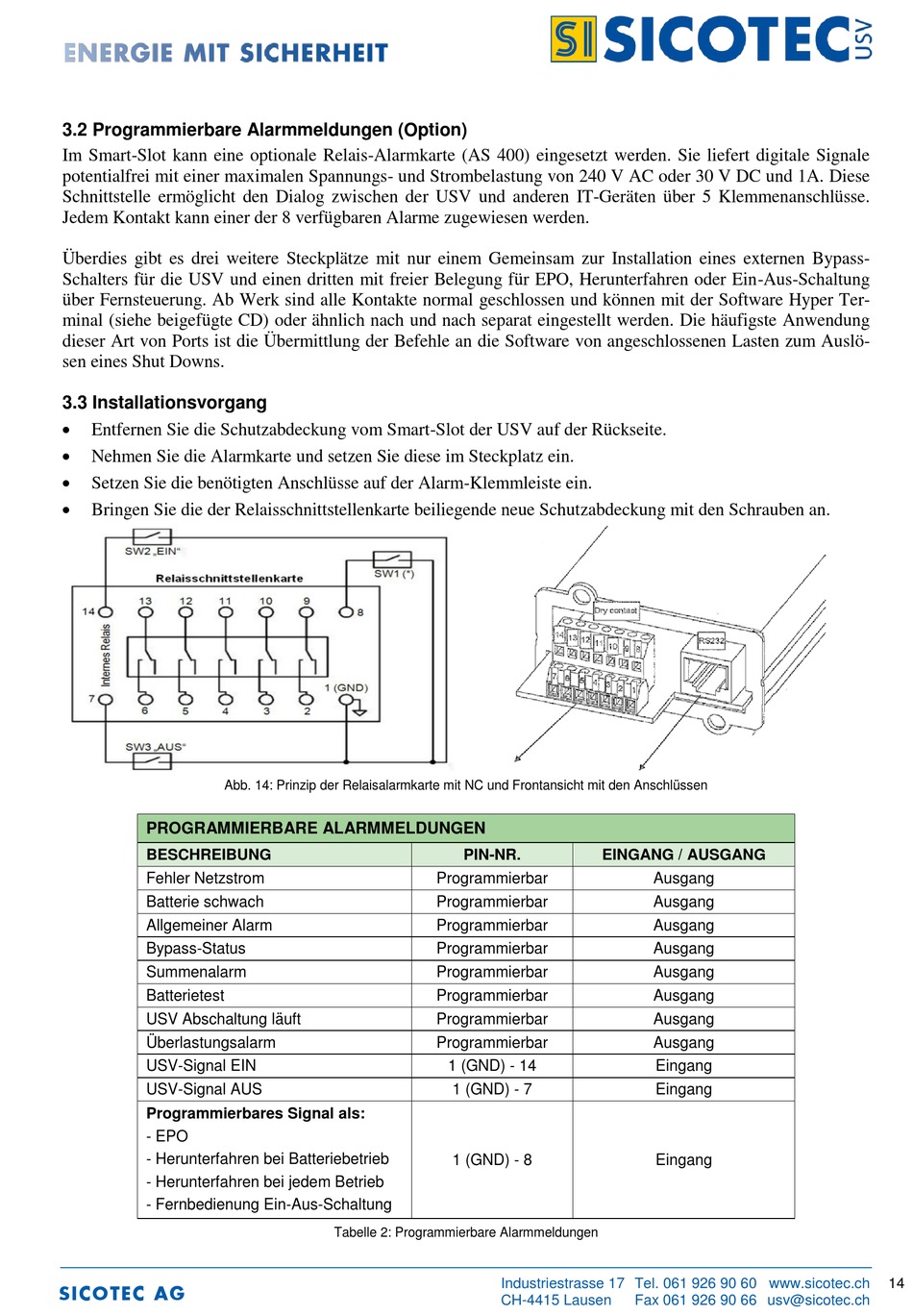

3.2 Programmierbare Alarmmeldungen (Option)

Im Smart-Slot kann eine optionale Relais-Alarmkarte (AS 400) eingesetzt werden. Sie liefert digitale Signale

potentialfrei mit einer maximalen Spannungs- und Strombelastung von 240 V AC oder 30 V DC und 1A. Diese

Schnittstelle ermöglicht den Dialog zwischen der USV und anderen IT-Geräten über 5 Klemmenanschlüsse.

Jedem Kontakt kann einer der 8 verfügbaren Alarme zugewiesen werden.

Überdies gibt es drei weitere Steckplätze mit nur einem Gemeinsam zur Installation eines externen Bypass-

Schalters für die USV und einen dritten mit freier Belegung für EPO, Herunterfahren oder Ein-Aus-Schaltung

über Fernsteuerung. Ab Werk sind alle Kontakte normal geschlossen und können mit der Software Hyper Ter-

minal (siehe beigefügte CD) oder ähnlich nach und nach separat eingestellt werden. Die häufigste Anwendung

dieser Art von Ports ist die Übermittlung der Befehle an die Software von angeschlossenen Lasten zum Auslö-

sen eines Shut Downs.

3.3 Installationsvorgang



Entfernen Sie die Schutzabdeckung vom Smart-Slot der USV auf der Rückseite.



Nehmen Sie die Alarmkarte und setzen Sie diese im Steckplatz ein.



Setzen Sie die benötigten Anschlüsse auf der Alarm-Klemmleiste ein.



Bringen Sie die der Relaisschnittstellenkarte beiliegende neue Schutzabdeckung mit den Schrauben an.

Abb. 14: Prinzip der Relaisalarmkarte mit NC und Frontansicht mit den Anschlüssen
