Seite 1: 2 . E R K L Ä R U N G E N Z U R U S V - S E L E K T I V I T Ä T

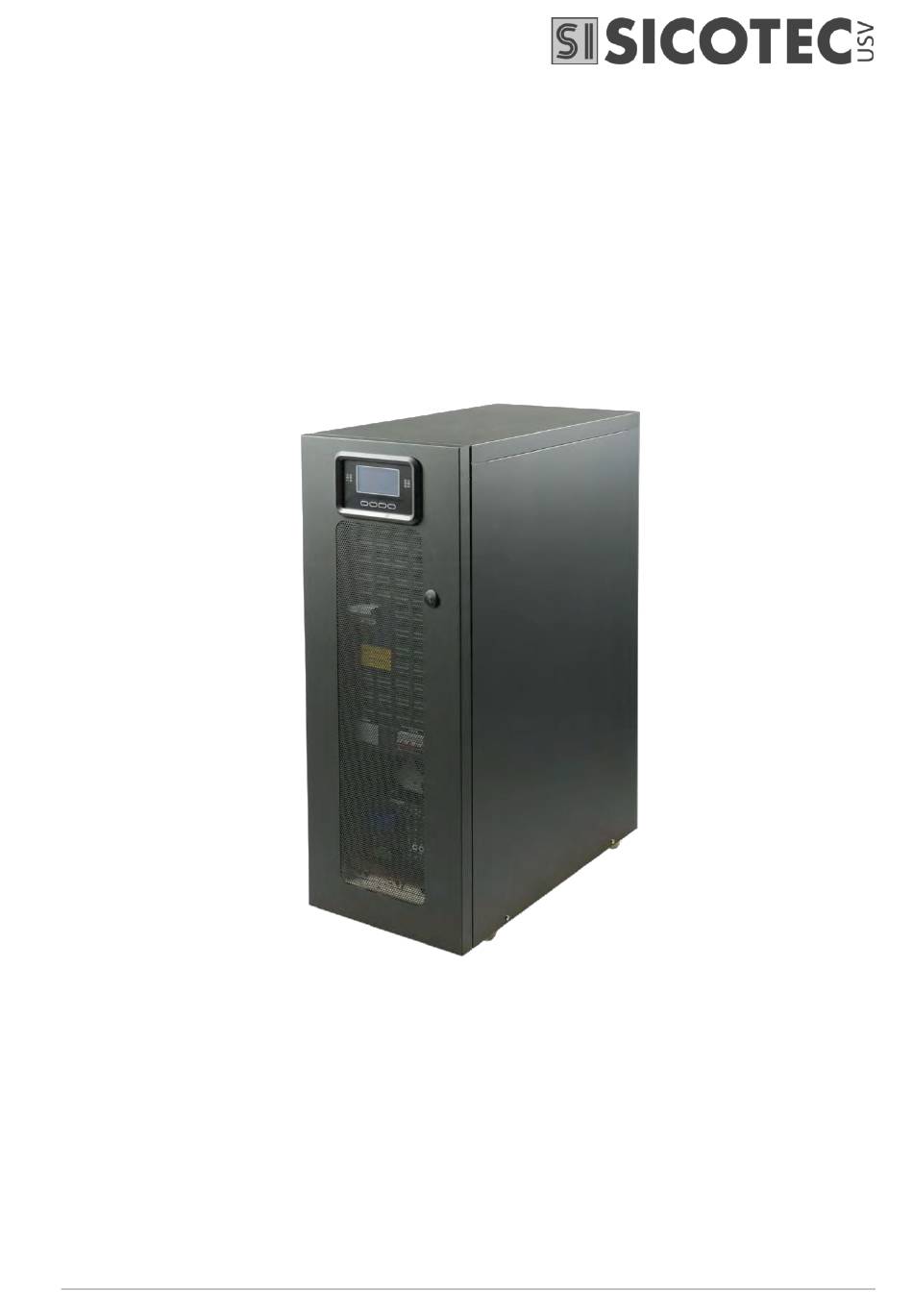

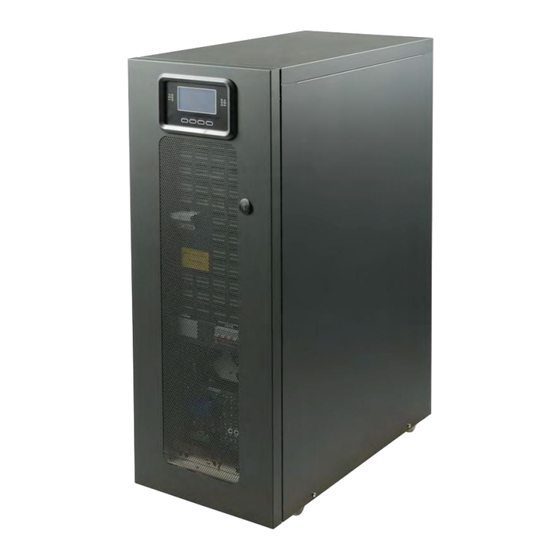

INSTALLATION GROUPYS GM 10-125 kVA BITTE DEM ZU INSTALLIERENDEN ELEKTRIKER ÜBERGEBEN! S I CO T E C A G +41 61 926 90 60 www.sicotec.ch usv@sicotec.ch... -
Seite 2: Inhaltsverzeichnis
10.3. Alarm-Slot rückseitig..............................12 11.1. Anschluss der USV-Anlage ............................15 11.2. USV-Anlagen im Bypassbetrieb ..........................15 11.3. USV-Anlagen im Batteriebetrieb ..........................16 Ä Ä Ä Ä S I CO T E C A G +41 61 926 90 60 www.sicotec.ch usv@sicotec.ch... -
Seite 3: Einführung
Auf der Oberseite dürfen keine Gegenstände abgelegt werden. Zur Vorbeugung etwaiger Geräte- oder Personenschäden müssen die folgenden Hinweise und Aleitungen streng- stens befolgt werden. S I CO T E C A G +41 61 926 90 60 www.sicotec.ch usv@sicotec.ch... -
Seite 4: Platzierung Der Usv
Rampen. Diese mit den Schrauben des Typs A auf der entfernen. Palette befestigen und darauf achten, dass sie auf die Sicherstellen, dass die Tür richtig geschlossen ist. Position der Räder ausgerichtet werden. S I CO T E C A G +41 61 926 90 60 www.sicotec.ch usv@sicotec.ch... -
Seite 5: Usv Aufstellen
BxTxH 650 x 750 x 1600 mm oder 860 x 800 x 1900 mm ** **Bei langer Autonomiezeit wird ein grösserer Schrank oder ein Batteriegestell eingesetzt. Tabelle 2: Abmessungen Groupys GM 10-125 kVA S I CO T E C A G +41 61 926 90 60 www.sicotec.ch usv@sicotec.ch... -
Seite 6: Elektroanschlüsse
USV nicht geschlauft werden (HV - USV - UV). Bitte beachten Sie, dass der Eingangs-Neutralleiter im USV-Betrieb niemals geöffnet werden darf, weil damit auch der Ausgangsneutral fehlt. S I CO T E C A G +41 61 926 90 60 www.sicotec.ch usv@sicotec.ch... -
Seite 7: Usv Bis 20 Kva Mit Standard-Bypass
5.2.2. USV 30 bis 80 kVA mit Standard-Bypass Abb. 8: USV-Anschlussklemmen mit Standard-Bypass (30-80 kVA) 5.2.3. USV 100 bis 120 kVA mit Standard-Bypass Abb. 9: USV-Anschluss mit Standard-Bypass (100-125 kVA) S I CO T E C A G +41 61 926 90 60 www.sicotec.ch usv@sicotec.ch... -
Seite 8: Anschluss Für Usv Mit Getrenntem Bypass
Abb. 10: USV-Anschlussklemmen mit getrenntem Bypass (10-20 kVA) 5.3.2. USV 30 bis 80 kVA mit getrenntem Bypass Abb. 11: USV-Anschlussklemmen mit getrenntem Bypass (30-80 kVA) S I CO T E C A G +41 61 926 90 60 www.sicotec.ch usv@sicotec.ch... -
Seite 9: Sicherungstabelle/Selektivitätsempfehlung
Bei einem Kurzschluss schaltet die USV auf Überlast und geht sofort auf Bypassbetrieb. Somit muss die Selektivität USV- Eingangssicherung zur Ausgangssicherung (vor der Last) gewährleistet sein. S I CO T E C A G +41 61 926 90 60 www.sicotec.ch usv@sicotec.ch... -
Seite 10: Usv Im Batteriebetrieb
Leistung weiterhin speist. In diesem Notfall wird die Last durch alle auf der Eingangsleitung vorhandenen Störungen beein- flusst. Abb. 13: Blockschema mit Rückkoppelungsschutz (Stand-by switch) S I CO T E C A G +41 61 926 90 60 www.sicotec.ch usv@sicotec.ch... -
Seite 11: Remote Emergency Off)
Abb. 15: RS232-Stecker Isolierte Versorgung 15V±5% 80mA +15V POWER WKATX Vorschaltgerät ATX Tabelle 5: RS232-Anschluss 10.2. USB-Kommunikation Pin-Nr. Signal VBUS Tabelle 6: USB-Anschluss Abb. 16: USB-Stecker S I CO T E C A G +41 61 926 90 60 www.sicotec.ch usv@sicotec.ch... -
Seite 12: Alarm-Slot Rückseitig
Normally CLOSED, NC OUT 6 Batteriefehler Normally CLOSED, NC OUT 7 Überlast Normally CLOSED, NC OUT 8 Generalalarm Normally CLOSED, NC Tabelle 8: Übersicht über alle Alarme S I CO T E C A G +41 61 926 90 60 www.sicotec.ch usv@sicotec.ch... - Seite 13 Max. Auslegung jedes Ausgangs: Maximaler Strom: 1 A Maximale Wechselspannung: 25 VAC Maximale Gleichspannung: 30 VDC Abb. 17: Alarm-Karte GROUPYS AI-392 S I CO T E C A G +41 61 926 90 60 www.sicotec.ch usv@sicotec.ch...
- Seite 14 Bei jedem der acht Ausgänge kann gewählt werden: zugeordnetes Ereignis, Logik, ob Normal OFF (= Relaisausgang strom- los) oder Normal ON (= Relaisausgang unter Spannung), und Verzögerung in Sekunden. S I CO T E C A G +41 61 926 90 60 www.sicotec.ch usv@sicotec.ch...
-
Seite 15: Allgemeine Installationsregeln
Auswahl der Sicherungen mit Abschaltzeit ≤ 0,4 s für Endstromkreise ≤ 32 A, alle übrigen Stromkreise ≤ 5 s. Selektivität überprüfen mit Bypass-Sicherung zu USV-Ausgangssicherung. Bypass-Sicherung gemäss Datenblatt des Herstellers. S I CO T E C A G +41 61 926 90 60 www.sicotec.ch usv@sicotec.ch... -
Seite 16: Usv-Anlagen Im Batteriebetrieb
USV liefert bei Netzausfall nur ≈ 2,5 x I während max. 100ms. USV Auslegung nach Gleichzeitigkeitsfaktor, Schieflast, Crestfaktor, Leistungsfaktor sowie Anlauf- und Einschaltströ- S I CO T E C A G +41 61 926 90 60 www.sicotec.ch usv@sicotec.ch... -
Seite 17: Erklärungen Zur Usv-Selektivität
Bei Kurzschluss eines an der USV angeschlossenen Verbrauchers müssen zwei Fälle unterschieden werden: USV- Normalbetrieb und USV-Batteriebetrieb. Die Sicherungen MCB3 müssen für den Batteriebetrieb dimensioniert sein. S I CO T E C A G +41 61 926 90 60 www.sicotec.ch usv@sicotec.ch...
