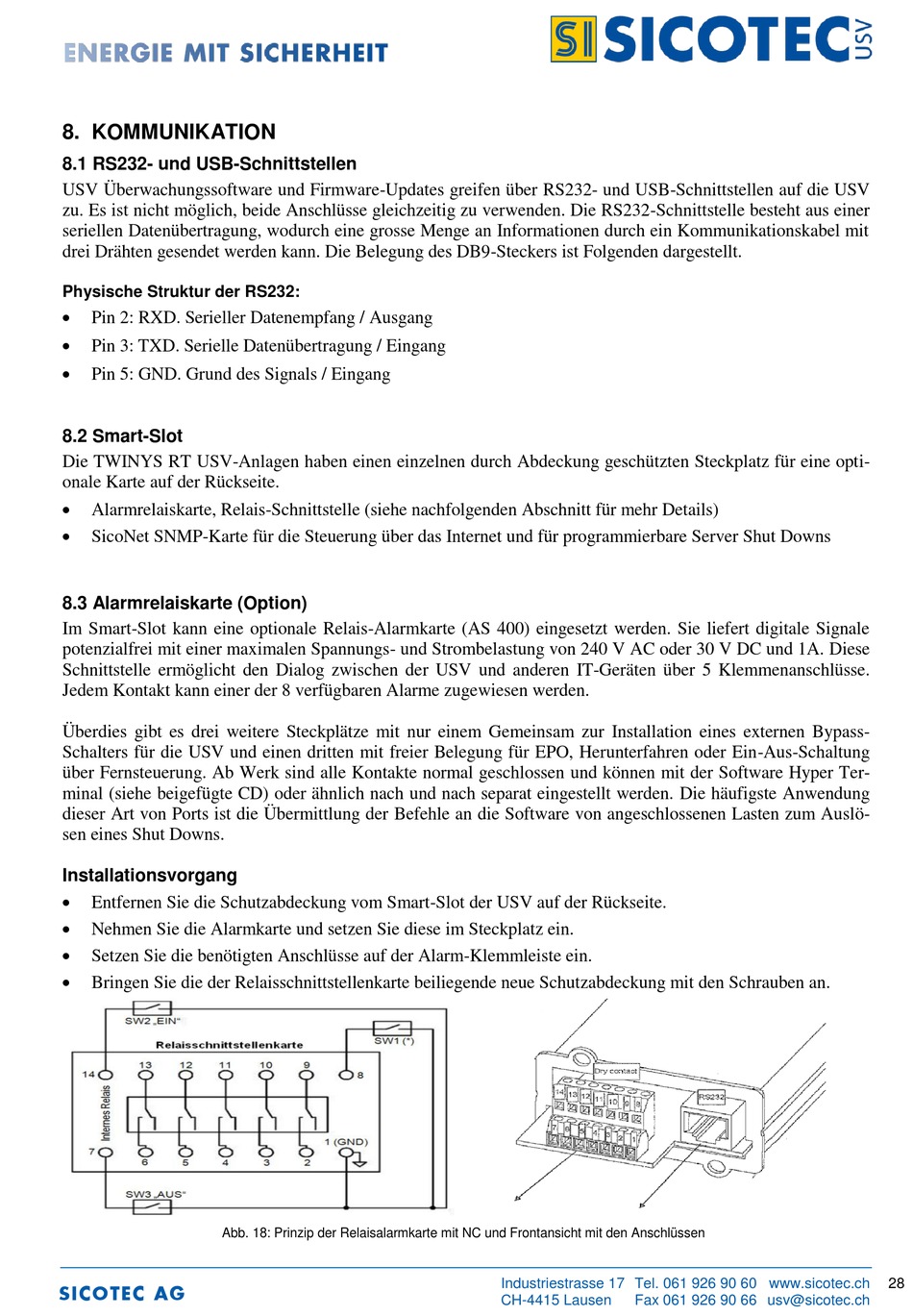

8. KOMMUNIKATION

8.1 RS232- und USB-Schnittstellen

USV Überwachungssoftware und Firmware-Updates greifen über RS232- und USB-Schnittstellen auf die USV
zu. Es ist nicht möglich, beide Anschlüsse gleichzeitig zu verwenden. Die RS232-Schnittstelle besteht aus einer
seriellen Datenübertragung, wodurch eine grosse Menge an Informationen durch ein Kommunikationskabel mit
drei Drähten gesendet werden kann. Die Belegung des DB9-Steckers ist Folgenden dargestellt.
Physische Struktur der RS232:

Pin 2: RXD. Serieller Datenempfang / Ausgang

Pin 3: TXD. Serielle Datenübertragung / Eingang

Pin 5: GND. Grund des Signals / Eingang

8.2 Smart-Slot

Die TWINYS RT USV-Anlagen haben einen einzelnen durch Abdeckung geschützten Steckplatz für eine opti-
onale Karte auf der Rückseite.

Alarmrelaiskarte, Relais-Schnittstelle (siehe nachfolgenden Abschnitt für mehr Details)

SicoNet SNMP-Karte für die Steuerung über das Internet und für programmierbare Server Shut Downs

8.3 Alarmrelaiskarte (Option)

Im Smart-Slot kann eine optionale Relais-Alarmkarte (AS 400) eingesetzt werden. Sie liefert digitale Signale
potenzialfrei mit einer maximalen Spannungs- und Strombelastung von 240 V AC oder 30 V DC und 1A. Diese
Schnittstelle ermöglicht den Dialog zwischen der USV und anderen IT-Geräten über 5 Klemmenanschlüsse.
Jedem Kontakt kann einer der 8 verfügbaren Alarme zugewiesen werden.
Überdies gibt es drei weitere Steckplätze mit nur einem Gemeinsam zur Installation eines externen Bypass-
Schalters für die USV und einen dritten mit freier Belegung für EPO, Herunterfahren oder Ein-Aus-Schaltung
über Fernsteuerung. Ab Werk sind alle Kontakte normal geschlossen und können mit der Software Hyper Ter-
minal (siehe beigefügte CD) oder ähnlich nach und nach separat eingestellt werden. Die häufigste Anwendung
dieser Art von Ports ist die Übermittlung der Befehle an die Software von angeschlossenen Lasten zum Auslö-
sen eines Shut Downs.
Installationsvorgang

Entfernen Sie die Schutzabdeckung vom Smart-Slot der USV auf der Rückseite.

Nehmen Sie die Alarmkarte und setzen Sie diese im Steckplatz ein.

Setzen Sie die benötigten Anschlüsse auf der Alarm-Klemmleiste ein.

Bringen Sie die der Relaisschnittstellenkarte beiliegende neue Schutzabdeckung mit den Schrauben an.
Abb. 18: Prinzip der Relaisalarmkarte mit NC und Frontansicht mit den Anschlüssen
