2. MONTAGE
2.1 Montage der USV als Tower-Gerät
Die USV vertikal zwischen den Stabilisierungshalterungen „A" einsetzen (siehe Abb. 3).
2.2 Montage der USV mit Batterie-Modul als Tower-Gerät
Kommt die USV-Anlage mit einem oder mehreren Batterie-Modulen zum Einsatz, dann die Stabilisierungshal-
terungen „A" um die Mittelteile „B" entsprechend der Anzahl Batterie-Module erweitern. Das Metallelement
„D", welches die USV und das Batterie-Modul verbindet, mittels beiliegenden Schrauben „E" befestigen.
SICOTEC AG

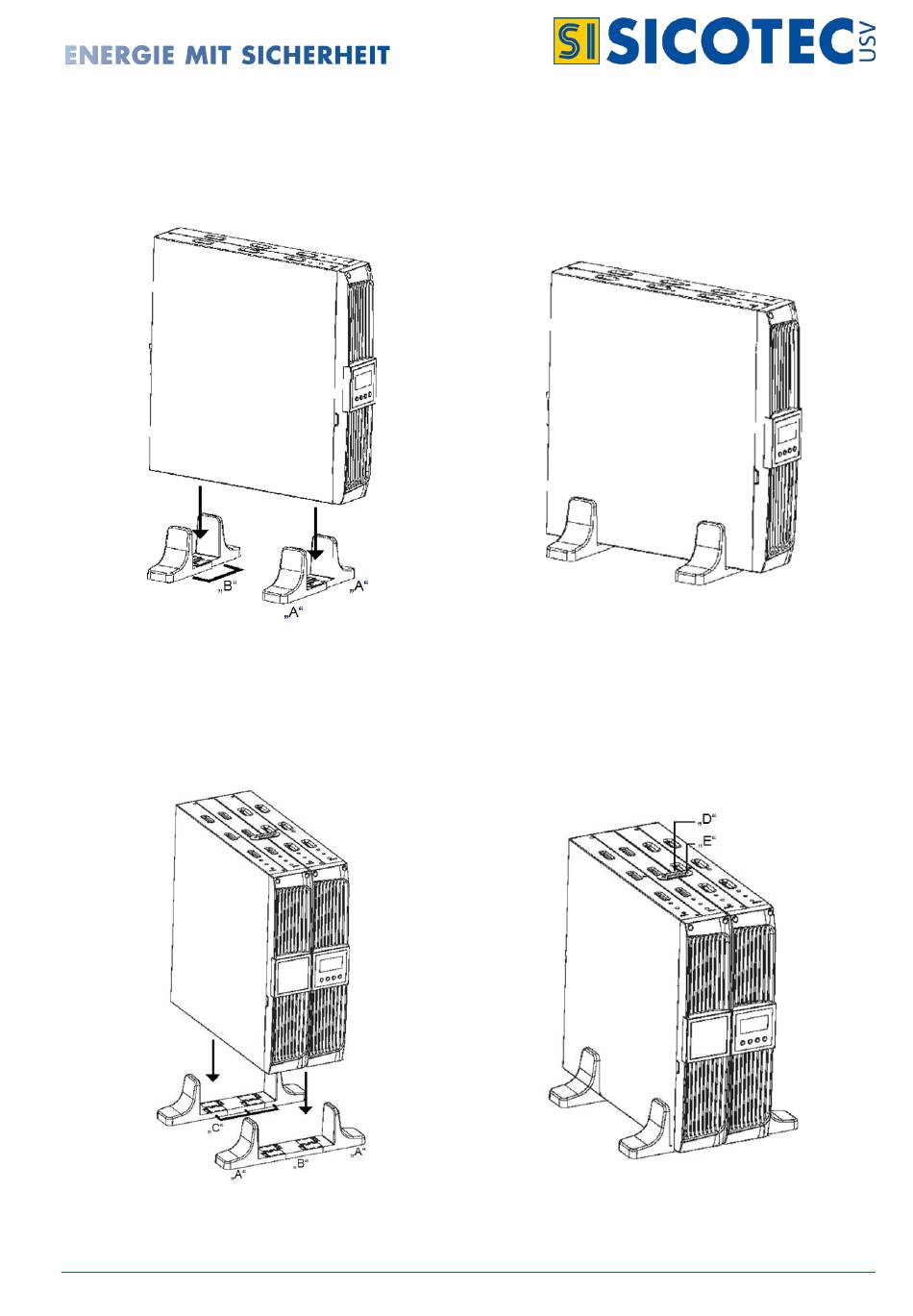

Abb. 3: Vertikaler Tower-Einbau
Abb. 4: Tower-Einbau bei verlängerter Back-up-Zeit
