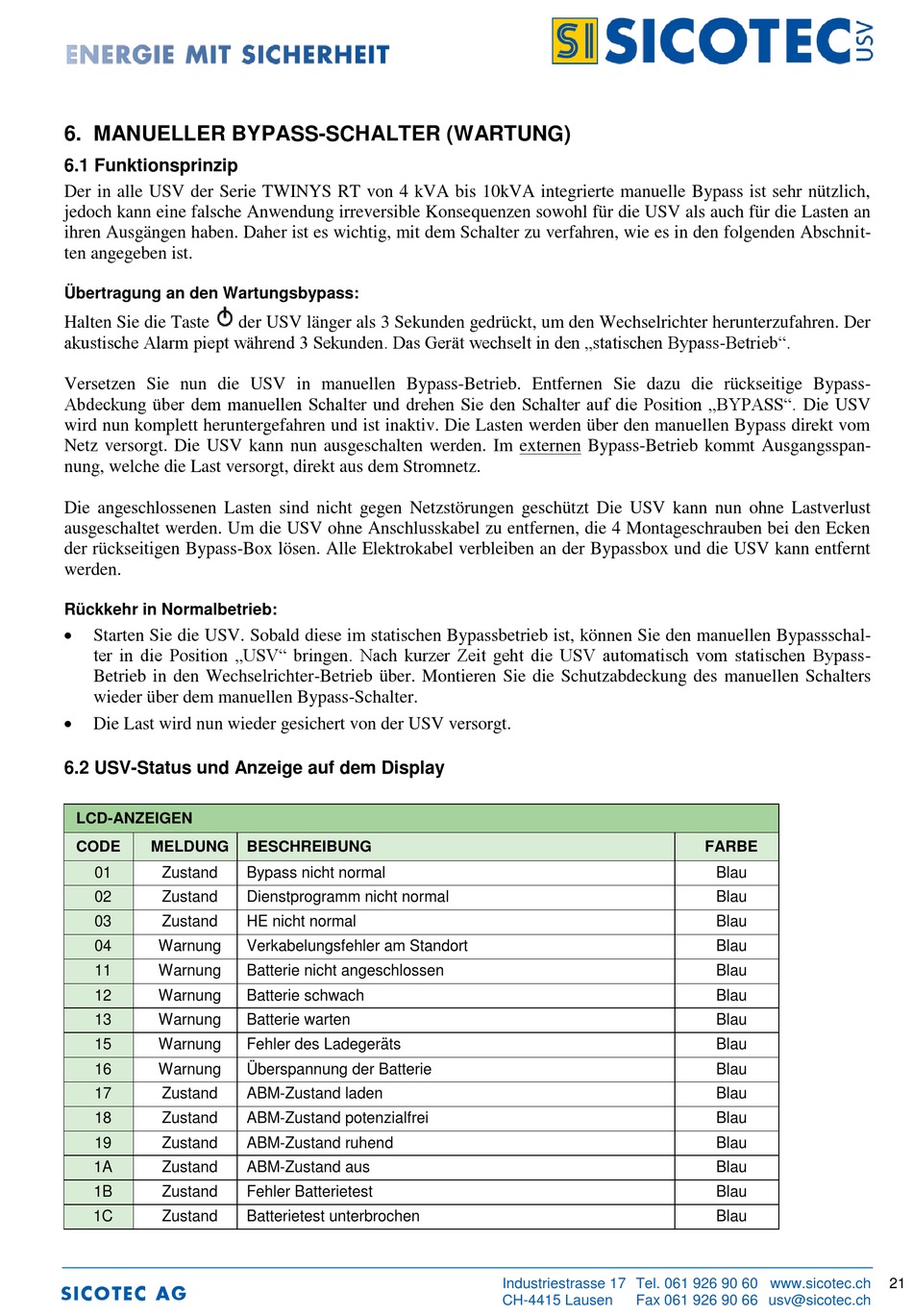

6. MANUELLER BYPASS-SCHALTER (WARTUNG)
6.1 Funktionsprinzip
Der in alle USV der Serie TWINYS RT von 4 kVA bis 10kVA integrierte manuelle Bypass ist sehr nützlich,
jedoch kann eine falsche Anwendung irreversible Konsequenzen sowohl für die USV als auch für die Lasten an
ihren Ausgängen haben. Daher ist es wichtig, mit dem Schalter zu verfahren, wie es in den folgenden Abschnit-
ten angegeben ist.
Übertragung an den Wartungsbypass:
Halten Sie die Taste
akustische Alarm piept während 3 Sekunden. Das Gerät wechselt in den „statischen Bypass-Betrieb".
Versetzen Sie nun die USV in manuellen Bypass-Betrieb. Entfernen Sie dazu die rückseitige Bypass-
Abdeckung über dem manuellen Schalter und drehen Sie den Schalter auf die Position „BYPASS". Die USV
wird nun komplett heruntergefahren und ist inaktiv. Die Lasten werden über den manuellen Bypass direkt vom
Netz versorgt. Die USV kann nun ausgeschalten werden. Im externen Bypass-Betrieb kommt Ausgangsspan-
nung, welche die Last versorgt, direkt aus dem Stromnetz.
Die angeschlossenen Lasten sind nicht gegen Netzstörungen geschützt Die USV kann nun ohne Lastverlust
ausgeschaltet werden. Um die USV ohne Anschlusskabel zu entfernen, die 4 Montageschrauben bei den Ecken
der rückseitigen Bypass-Box lösen. Alle Elektrokabel verbleiben an der Bypassbox und die USV kann entfernt
werden.
Rückkehr in Normalbetrieb:
Starten Sie die USV. Sobald diese im statischen Bypassbetrieb ist, können Sie den manuellen Bypassschal-
ter in die Position „USV" bringen. Nach kurzer Zeit geht die USV automatisch vom statischen Bypass-
Betrieb in den Wechselrichter-Betrieb über. Montieren Sie die Schutzabdeckung des manuellen Schalters
wieder über dem manuellen Bypass-Schalter.
Die Last wird nun wieder gesichert von der USV versorgt.
6.2 USV-Status und Anzeige auf dem Display
LCD-ANZEIGEN
CODE
MELDUNG
01
Zustand
02
Zustand
03
Zustand
04
Warnung
11
Warnung
12
Warnung
13
Warnung
15
Warnung
16
Warnung
17
Zustand
18
Zustand
19
Zustand
1A
Zustand
1B
Zustand
1C
Zustand
SICOTEC AG
der USV länger als 3 Sekunden gedrückt, um den Wechselrichter herunterzufahren. Der
BESCHREIBUNG
Bypass nicht normal
Dienstprogramm nicht normal
HE nicht normal
Verkabelungsfehler am Standort
Batterie nicht angeschlossen
Batterie schwach
Batterie warten
Fehler des Ladegeräts
Überspannung der Batterie
ABM-Zustand laden
ABM-Zustand potenzialfrei
ABM-Zustand ruhend
ABM-Zustand aus
Fehler Batterietest
Batterietest unterbrochen
Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch
CH-4415 Lausen
Fax 061 926 90 66 usv@sicotec.ch
FARBE
Blau
Blau
Blau
Blau
Blau
Blau
Blau
Blau
Blau
Blau
Blau
Blau
Blau
Blau
Blau
