FR

3.5.1. Installation du panneau de commande

Le panneau de commande est étanche aux écla-
boussures et présente une faible tension de fonc-
tionnement. Il peut être installé dans la douche, le
vestiaire ou dans l'habitation. Si le panneau est ins-
tallé dans le sauna, reportez-vous aux distances de
sécurité minimum de la Figure 13.
Il est possible de faire passer le câble de données
dans le conduit prévu à cet effet (ø 30 mm) dans
la structure des parois afin de le masquer ; sinon, il
doit être installé sur la surface de la paroi.
3.6. Résistance d'isolation du poêle électrique
Lors de l'inspection finale des installations élec-
triques, il est possible que le mesurage de la résis-
tance d'isolatin présente une fuite. Cette fuite est
due à l'humidité ambiante qui a pu pénétrer dans la
matière isolante des résistances de chauffe (pendant
le stockage/transport). L'humidité disparaîtra des
résistances, quand le sauna aura été chauffé deux
ou trois fois.
Ne pas raccorder l'alimentation du poêle électrique
au disjoncteur différentiel.
A
min. 100
B

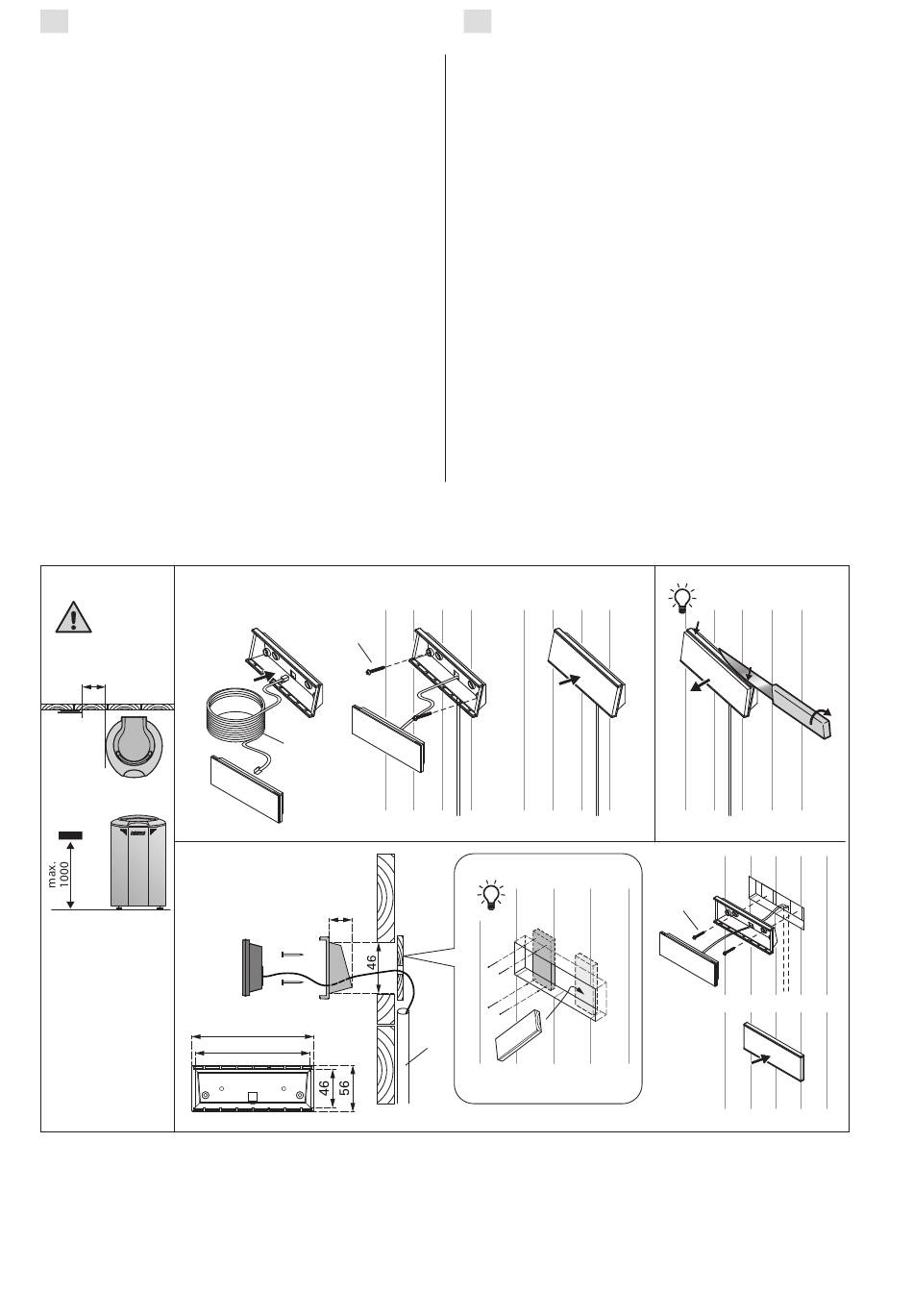

Figure 13. Installation du panneau de commande (toutes les dimensions sont exprimées en millimètres)
Rysunek 13. Montaż panelu sterowania (wszystkie wymiary w milimetrach)
56
1.
2.
ø4 x 30
5 m
1.
20
147
140
PL
3.5.1. Montaż panelu sterowania
Panel sterowania jest bryzgoszczelny i ma niskie
napięcie robocze. Panel montować można w pral-
ni, szatni lub pomieszczeniach mieszkalnych. Je-
żeli panel montowany jest w kabinie sauny, należy
przestrzegać minimalnych bezpiecznych odległości
przedstawionych na rys. 13.
Przewody rurowe (ø30 mm) znajdujące się w ścianie
pozwalają na przeciągnięcie kabla transmisji danych i
ukrycie go w ścianie – w przeciwnym razie instalację
należałoby umieścić na powierzchni ściany.
3.6. Rezystancja izolacji pieca elektrycz-
nego
Podczas końcowego sprawdzenia instalacji elek-
trycznej pomiar odporności izolacji na przebicie
może wykazać „upływność" izolacji pieca. Zjawisko
to jest spowodowane absorpcją wilgoci z powietrza
przez materiał izolacji rezystorów grzejnych (podczas
przechowywania i transportu). Po kilkakrotnym uru-
chomieniu pieca wilgoć odparuje z materiału izolacji
rezystorów.
Nie należy podłączać zasilania pieca poprzez wy-
łącznik różnicowoprądowy!
3.
min.
ø 30
2.
ø4 x 30
3.
