/// Sicherheitstemperaturbegrenzung einstellen

Die maximal erreichbare Heizplattentemperatur wird durch einen
einstellbaren Sicherheitstemperaturbegrenzer begrenzt. Bei Erreichen
dieser Grenze schaltet das Gerät die Heizung aus.
Vorsicht! ( )
Die angegebenen Temperaturen beziehen sich immer auf den
Mittelpunkt der Heizplatte.
Warnung! ( )
Die Temperatursicherheitsgrenze muss immer mindestens + 25 °C
unter dem Brennpunkt des zu bearbeitenden Mediums liegen!
Die einstellbare maximale Heizplattentemperatur muss immer mindestens
+ 15 °C unter der eingestellten Temperatursicherheitsgrenze liegen.
Einstellbereich: [+ 100 °C] bis [max. EINGESTELLTE Temperatur + 650 °C]
Werkeinstellung: [max. eingestellte Temperatur + 650 °C]
24 Erste Schritte

Einstellen der Sicherheitstemperatur

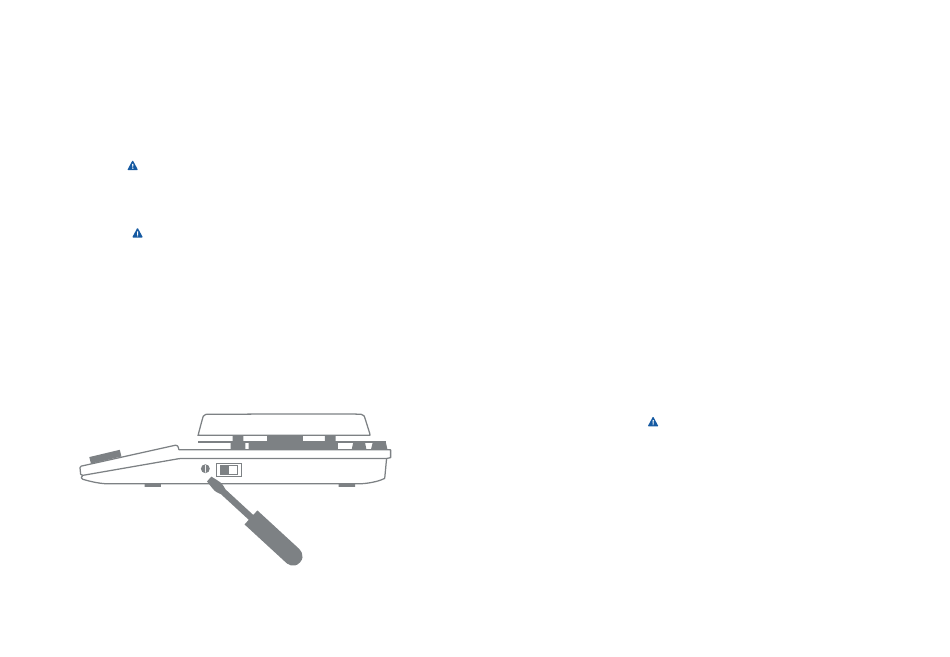

Nach dem Einschalten des Gerätes kann der einstellbare Sicherheitskreis
(11) mit dem mitgelieferten Schraubendreher eingestellt werden. Drehen
Sie die Stellschraube nicht über den Links- bzw. Rechtsanschlag hinaus, da
in diesem Falle das Poti zerstört wird.
Den Hauptschalter (A) nach links schalten.
1.
Drehen Sie die Schraube zum Einstellen der Sicherheitstemperatur
2.
mit dem mitgelieferten Schraubendreher (B) im Uhrzeigersinn bis
zum Anschlag.
Drehen Sie den Temperaturdrehknopf (C), um die Solltemperatur auf
3.
die gewünschte „sichere Temperatur" einzustellen, und drücken Sie ihn,
um die Heizfunktion zu starten. Warten Sie dann, bis die gewünschte
Temperatur erreicht wurde.
Drehen Sie die Schraube zum Einstellen der Sicherheitstemperatur (B)
4.
langsam gegen den Uhrzeigersinn, bis sich die Heizfunktion anschaltet
und auf dem Display „Err. 25" angezeigt wird.
Auf dem Bildschirm wird die Sicherheitstemperatur (11) angezeigt.
5.
Warnung! ( )
Die Sicherheitstemperatur darf nur nach dem hier beschriebenen Verfahren
eingestellt werden. Der auf dem Display angezeigte Wert „Safe Temperature"
(Sicherheitstemperatur) dient nur zur Veranschaulichung.

Funktionstest Sicherheitskreisabschaltung

Gerät auf über + 100 °C aufheizen.
1.
Sicherheitstemperaturgrenze auf Linksanschlag stellen.
2.
Anzeige auf dem Display: „Err. 25"
3.
