Polecenia NAMUR
OUT_SP_12@n
OUT_SP_42@n
OUT_WD1@m
OUT_WD2@m
Funkcje sterownika programu alarmowego, nadzór szeregowego
przepływu danych
Jeśli po aktywacji tej funkcji (patrz polecenia Namur) w trakcie określonego
czasu sterownika programu alarmowego nie wystąpi kolejne przesłanie tego
polecenia przez komputer, funkcje grzania i mieszania wyłączane są zgodnie
z ustawionym trybem programu alarmowego lub resetowane do wcześniej-
szych wartości zadanych.
Transmisja danych może zostać przerwana np. przez awarię systemu operacyj-
nego, przerwę w zasilaniu komputera lub problem z tabelą połączeń między
komputerem a urządzeniem.
Tryb sterownika programu alarmowego 1
Jeżeli wystąpi przerwa w komunikacji (dłuższa niż ustawiony czas sterowni-
ka programu alarmowego), funkcje grzania i mieszania zostaną wyłączone
i wyświetli się „Err. 2".
370 Złącza i wyjścia
Funkcja
Ustawianie granicznej temperatury bezpieczeństwa WD z
ustawioną wartością echa
Ustawianie granicznej prędkości bezpieczeństwa WD z
ustawioną wartością echa
Tryb sterownika programu alarmowego (Watchdog) 1:
Jeżeli wystąpi zdarzenie WD1, funkcje grzania i mieszania
zostaną wyłączone i wyświetli się „Err. 2". Ustawić czas
sterownika programu alarmowego na M (20 – 1500)
sekund, z echem czasu sterownika programu alarmowego.
To polecenie uruchamia sterownik programu alarmowego
i musi być wysłane w ustawionym czasie sterownika.
Tryb sterownika programu alarmowego 2: Jeżeli wystąpi
zdarzenie WD2, wartość zadana prędkości obrotowej zos-
tanie ustawiona na zadaną graniczną prędkość bezpie-
czeństwa WD, a wartość zadana temperatury na zadaną
wartość granicznej temperatury bezpieczeństwa WD. Pojawi
się ostrzeżenie WD. Zdarzenie WD2 można zresetować za
pomocą OUT_WD2@0 – spowoduje to także zatrzymanie
działania funkcji sterownika programu alarmowego. Ustawić
czas sterownika programu alarmowego na m (20 – 1500)
sekund z echem czasu sterownika programu alarmowego.
To polecenie uruchamia sterownik programu alarmowego
i musi być wysłane w ustawionym czasie sterownika
programu alarmowego.
Tryb sterownika programu alarmowego 2
Jeżeli wystąpi przerwa w komunikacji (dłuższa niż ustawiony czas sterownika
programu alarmowego), wartość zadana prędkości obrotowej zostanie usta-
wiona na zadaną graniczną prędkość bezpieczeństwa WD, a wartość zadana
temperatury na zadaną wartość granicznej temperatury bezpieczeństwa WD.
Pojawi się ostrzeżenie WD.

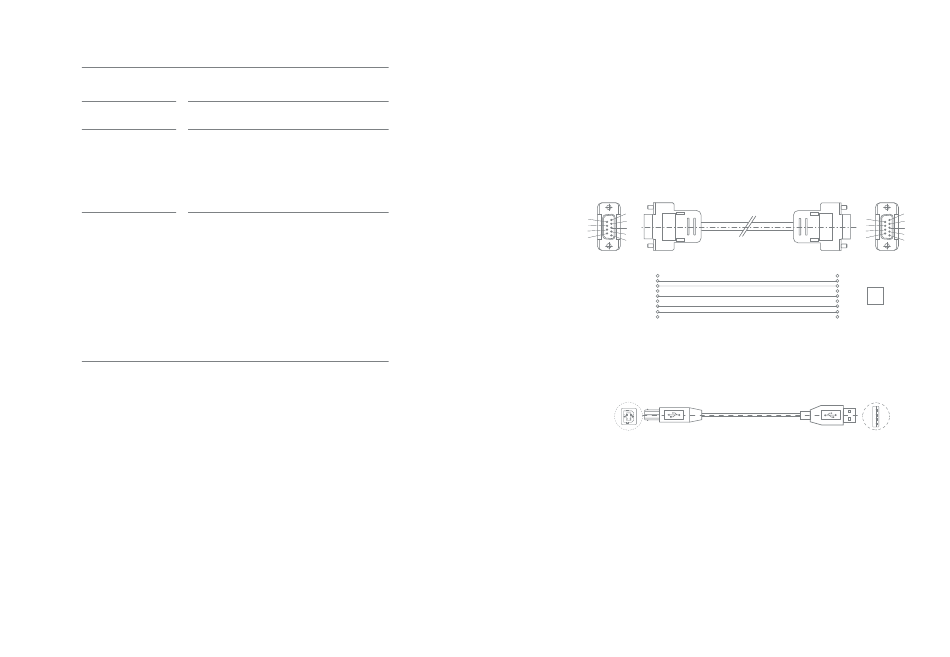

Kabel PC 1.1
Kabel PC 1.1 używany jest do podłączania wtyczki 9-stykowej do komputera.
1
6
2
7
3
8
4
9
5
1
RxD 2
TxD 3
4
GND 5
6
RTS 7
CTS 8
9
Kabel USB A – B
Niezbędny do połączenia złącza USB z PC.
USB B
5
9
4
8
3
7
2
6
1
1
2 RxD
3 TxD
4
PC
5 GND
6
7 RTS
8 CTS
9
USB A
Złącza i wyjścia 371
