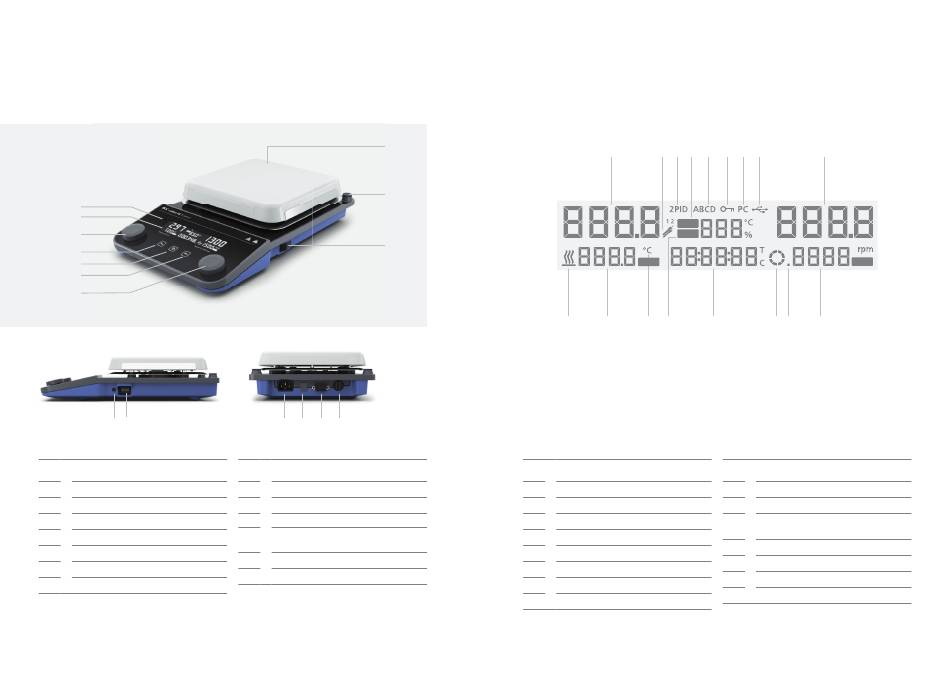

Geräteaufbau
/// C-MAG HS 7 control
I
H
C
E
F
G
D
B
A
Zeichenerklärung
A
Hauptschalter (links » ein, rechts » aus)
B
Einstellbarer Sicherheitskreis
C
Bedienknopf Heizung
D
Bedienknopf Motor
E
Taste „Menü"
F
Taste „Timer"
G
Taste „Lock"
H
Display
10
Geräteaufbau
N
O
A
J
K
L
M
I
Standby LED
J
Netzbuchse
K
USB Schnittstelle
L
RS 232 Schnittstelle
Anschluss für PT 1000 Serie,
M
Kontaktthermometer oder Kontaktstecker
N
Heizplatte
O
Stativgewindebohrung
/// Display
07
13 | 14
09
11
10 15 17
SAFE
VISC
SET
06
02
05
12
Display
01
Sollwert Drehzahl
02
Sollwert Temperatur
03
Motor aktiviert / Drehrichtung
04
Timer / Zähler
05
Temperatureinheit
06
Heizung aktiviert
07
Istwert Temperatur Heizplatte / Temperaturfühler
08
Istwert Drehzahl
09
Temperatur-Regelmodus
16
08
SET
04
03
18
01
10
Betriebsart
11
Sicherheitskreis-Temperatur
12
Viskositätstrend Wert
13 |
PT 1000 Temperaturfühler gesteckt
14
ETS-D5 / ETS-D6 gesteckt
15
Alle Bedienelemente gesperrt
16
USB Verbindung mit PC
17
Verbindung mit PC eingerichtet
18
Intervallmodus aktiviert
Geräteaufbau
11
