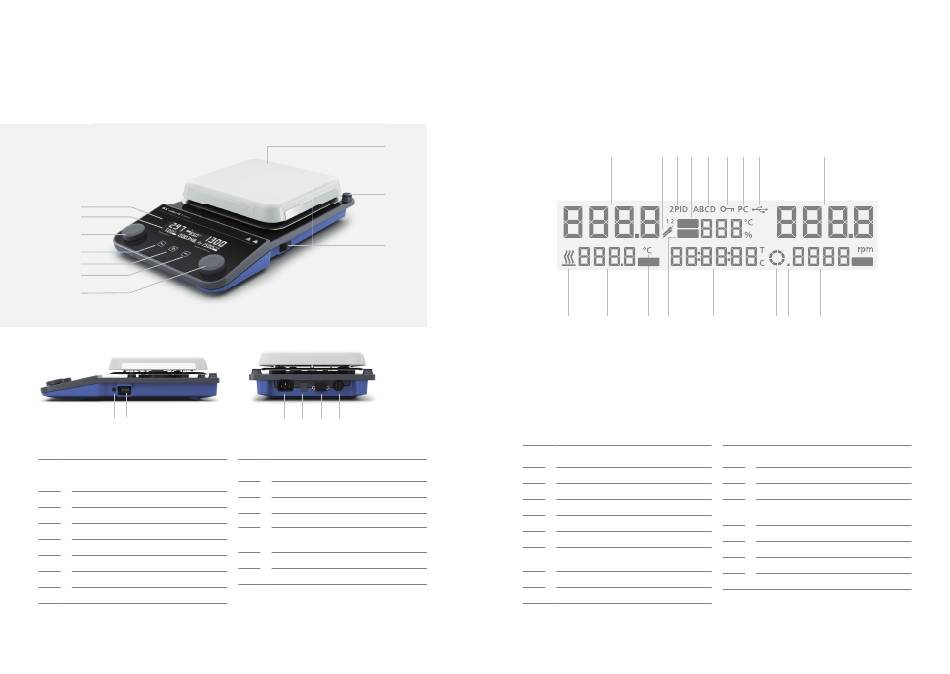

Spiegazione dei simboli
Interruttore generale
A (sinistra » on, destra » off)
B Circuito di sicurezza regolabile
C Manopola riscaldamento
D Manopola motore
E Tasto „Menu"
F Tasto „Timer"
G Tasto „Lock"
H

Display

226 Setup strumneto
N
O
A
J K L M
I LED di standby
J Presa di rete
K Interfaccia USB
L Interfaccia RS 232
Collegamento per PT serie 1000, termometro a
M
contatto o connettore a contatto
N Piastra termica
O Foro fi lettato stativo
/// Display
07 13 | 14 09 11 10 15 17
SAFE
VISC
SET
06 02 05 12
Display
01 Valore nominale velocità
02 Valore nominale temperatura
03 Motore attivato / senso di rotazione
04 Timer / contatore
05 Unità temperatura
06 Riscaldamento attivato
Valore reale temperatura piastra termica /
07
sensore di temperatura
08 Valore reale velocità
09 Modalità di regolazione temperatura
16 08
SET
04 03 18 01
10
Modalità operativa
11 Temperatura circuito di sicurezza
12 Valore tendenza viscosità
13 | Sensore di temperatura PT 1000 inserito
14 ETS-D5 / ETS-D6 inserito
15 Tutti gli elementi di comando bloccati
16 Collegamento USB con PC
17 Predisposto collegamento con PC
18 Modalità intervallo attivata
