Comandos NAMUR
OUT_WD1@m
OUT_WD2@m
Funções "Watchdog", monitoramento do fluxo de dados serial
Se, depois de ativar esta função (veja comandos Namur), não ocorrer nenhuma
nova transmissão do comando para o PC dentro do tempo de monitoramento
("tempo de Watchdog") definido, as funções aquecimento e agitação são
desligadas de acordo com o modo "Watchdog" ajustado, ou então é realizada
a regulagem para os valores nominais anteriormente definidos.
A transmissão de dados pode ser interrompida, por exemplo, devido a uma
falha geral do sistema operacional, uma queda da energia elétrica do
computador ou um problema de conexão entre o computador e o aparelho.
Modo "Watchdog" 1
Se ocorrer uma interrupção da comunicação de dados (mais demorada que
o tempo de Watchdog ajustado), a função de aquecimento e agitação é
desligada e ER 2 é exibido.
Modo "Watchdog" 2
Se ocorrer uma interrupção da comunicação de dados (mais demorada que o
tempo de Watchdog ajustado), o valor nominal da velocidade é definido para
a velocidade nominal de segurança WD e o valor nominal da temperatura é
definido para a temperatura nominal de segurança WD. O aviso WD é exibido.
316 Interfaces e Saídas
Função
Watchdog modo 1: Se ocorrer o evento WD1, a função
de aquecimento e agitação é desligada e ER 2 é exibido.
Definição do tempo de Watchdog para m (20 ... 1.500)
segundos, com eco do tempo de Watchdog. Este comando
inicia a função Watchdog e deve ser enviado sempre dentro
do tempo de Watchdog definido
Watchdog modo 2: Se ocorrer o evento WD2, o valor
nominal da velocidade é definido para a velocidade nominal
de segurança WD e o valor nominal da temperatura é
definido para a temperatura nominal de segurança WD. O
aviso WD é exibido. O evento WD2 pode ser restaurado com
OUT_WD2@0 - com isso, a função Watchdog também é pa-
rada. Definição do tempo de Watchdog para m (20 ... 1.500)
segundos, com eco do tempo de Watchdog. Este comando
inicia a função Watchdog e deve ser enviado sempre dentro
do tempo de Watchdog definido.

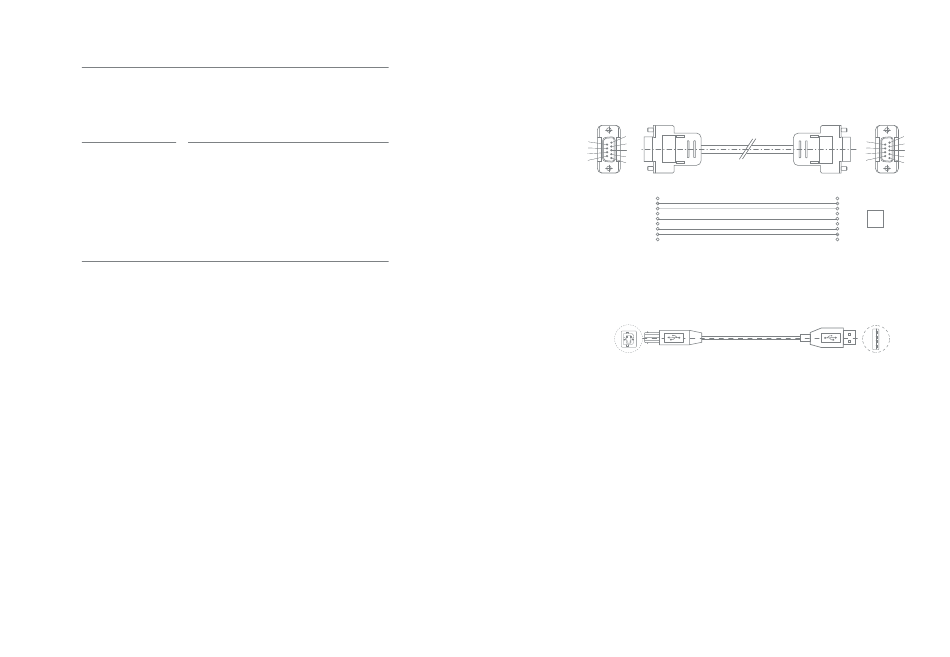

Cabo de computador 1.1
O cabo do computador 1.1 é necessário para estabelecer a conexão
da tomada de 9 pinos com o computador.
1
6
2
7
3
8
4
9
5
1
RxD 2
TxD 3
4
GND 5
6
RTS 7
CTS 8
9
Cabo USB A – B
Necessário para a conexão da interface USB com um computador.
USB B
5
9
4
8
3
7
2
6
1
1
2 RxD
3 TxD
4
PC
5 GND
6
7 RTS
8 CTS
9
USB A
