NAMUR Komutları
OUT_SP_12@n
OUT_SP_42@n
OUT_WD1@m
OUT_WD2@m
"Watchdog" işlevleri; seri veri akışının izlenmesi
Bu işlev etkinleştirildikten sonra (bkz. NAMUR komutları), ayarlı süre
("gözetim süresi") dahilinde bilgisayardan komut iletimi olmazsa,
ısıtma ve karıştırma işlevleri ayarlı "watchdog" işlevine göre kapatılır
veya ayarlı hedef değerlere değiştirilir.
Veri iletimi örneğin işletim sistemi kilitlendiğinde, PC'de bir güç kesintisi
olduğunda veya bilgisayarla cihaz arasındaki bağlantı kablosuyla ilgili bir
sorun olduğunda kesintiye uğrayabilir.
"Watchdog" – mod 1
Veri iletişiminde (ayarlı gözetim süresinden daha uzun) bir kesinti olursa,
ısıtma ve karıştırma işlevleri kapanır ve ER 2 görüntülenir.
"Watchdog" – mod 2
Veri iletişiminde (ayarlı gözetim süresinden daha uzun) bir kesinti olursa,
devir hedef değeri WD güvenlik devir sınırına ve sıcaklık hedef değeri WD
güvenlik sıcaklık sınır değerine değiştirilir. WD uyarısı görüntülenir.
478 Arabirimler ve çıkışlar
İşlev
Ayar değeri ekosuyla WD güvenlik sıcaklık sınırı ayarı
Ayar değeri ekosuyla WD güvenlik devir sınırı ayarı
Gözetim modu 1: WD1 olayı meydana gelirse, ısıtma ve
karıştırma işlevleri kapanır ve ER 2 görüntülenir. Gözetim
süresi ekosuyla gözetim süresini m (20 – 1.500) saniyeye
ayarlayın. Bu komut gözetim işlevini başlatır ve ayarlı
gözetim süresi dahilinde iletilmelidir.
Gözetim modu 2: WD2 olayı meydana gelirse, devir hedef
değeri WD güvenlik devir sınırına ve sıcaklık hedef değeri
WD güvenlik sıcaklık sınır değerine değiştirilir. WD uyarısı
görüntülenir. WD2 olayı OUT_WD2@0 ile sıfırlanabilir; bu
aynı zamanda gözetim işlevini de durdurur. Gözetim süresi
ekosuyla gözetim süresini m (20 – 1.500) saniyeye ayarlayın.
Bu komut gözetim işlevini başlatır ve ayarlı gözetim süresi
dahilinde iletilmelidir.

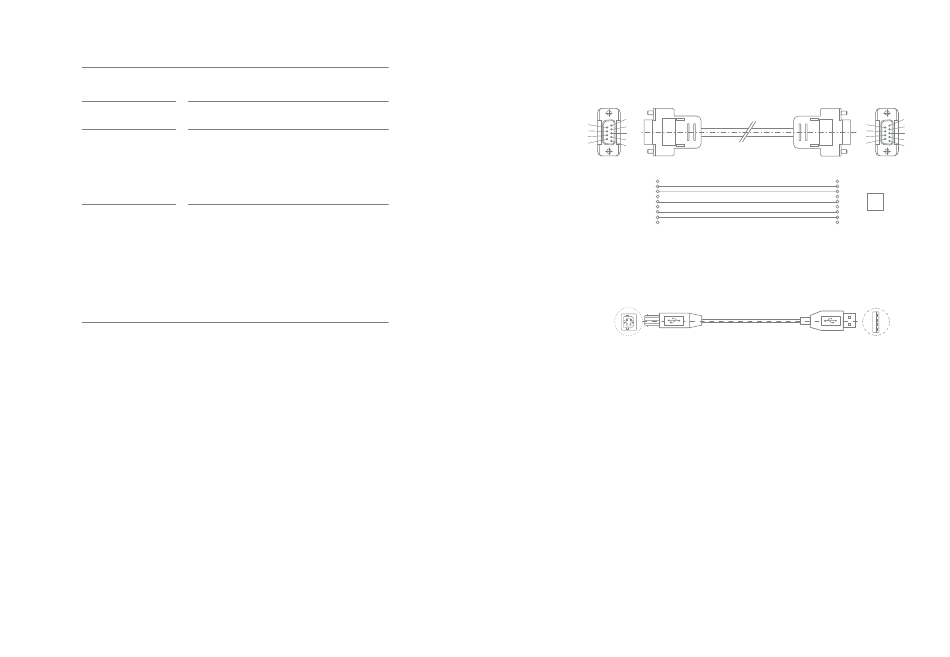

Bilgisayar 1.1 kablosu
Bu kablo 9 pinli fişin bir bilgisayara bağlanmasında kullanılır.
1
6
2
7
3
8
4
9
5
1
RxD 2
TxD 3
4
GND 5
6
RTS 7
CTS 8
9
USB kablosu A – B
Bu kablo USB arabiriminin bir bilgisayara bağlanmasında kullanılır.
USB B
5
9
4
8
3
7
2
6
1
1
2 RxD
3 TxD
4
PC
5 GND
6
7 RTS
8 CTS
9
USB A
