Funktion Rühren
Das Rührstäbchen, max. 80mm lang, wird von einem Permanent-
magneten angetrieben. Der Permanentmagnet ist direkt auf der
Abtriebswelle des Motors befestigt.
Die tatsächliche Drehzahl ist last- und spannungsabhängig.
Beachten Sie, dass Schwankungen der Netzspannung innerhalb der
zulässigen Toleranz und prozessbedingte Änderungen der Viskosität
des zu rührenden Mediums auch geringe Schwankungen der
Drehzahl bewirken.

Sicherheitstemperaturbegrenzung

Die max. erreichbare Heizplattentemperatur wird durch einen
einstellbaren Sicherheitstemperaturbegrenzer auf 360°C begrenzt.
Bei Erreichen dieser Grenze schaltet das Gerät die Heizung aus.
Die Sicherheitstemperaturbegrenzung
WARNUNG
muss immer mindestens 25 °C unter
dem Brennpunkt des zu bearbeitenden
Mediums liegen!
Die maximal einstellbare Heizplattentemperatur liegt immer 25 °C
unter der eingestellten
Werkseinstellung: 360°C.

Funktion Heizen

Die Heizplattentemperatur des Gerätes wird von dem Regelkreis
konstant gehalten. Der dafür erforderliche Temperatursensor (ein
Thermoelement) ist in der Heizplatte eingebaut. Das Gerät hat eine
Edelstahlheizplatte mit 600 Watt Heizleistung.
RH basic
Am Drehknopf „Temp" (C) mit der dazugehörigen Skala wird die
Temperatur der Heizplatte eingestellt. Die Skalenwerte entspre-
chen etwa Raumtemperatur bis max. 320 °C. In Stellung 0 heizt
das Gerät nicht.
Die LED Heizung (F) leuchtet bei aktivierter Heizfunktion.

Regelung der Mediumstemperatur mit Kontaktthermometer

Die Regelung der Mediumstemperatur mit ETS-D oder Kontakt-
thermometer ist zu bevorzugen. Man erhält damit nach Einstellung
der Solltemperatur eine kurze Aufheizzeit, praktisch keine Tempe-
raturdrift und eine geringe Temperaturwelligkeit.
Sicherheittemperaturbegrenzung.
RH basic
Die Motordrehzahl wird am Bedienknopf Motor (D) eingestellt. Die
eingestellte Drehzahl entspricht in etwa den Werten in rpm auf der
Drehzahlskala. Bei Rechtsanschlag des Bedienknopfes (D) wird die
Maximaldrehzahl erreicht.
RH digital
Die Funktion Rühren wird durch Drücken der Taste (J) gestartet.
Die Drehzahl kann im Bereich von 0 bis 2000 rpm durch Drücken
der Tasten (L) oder (K) in 50 rmp Schritten eingestellt werden. Im
Display wird die aktuell eingestelle Drehzahl angezeigt und das
Gerät arbeitet mit dieser Drehzahl.

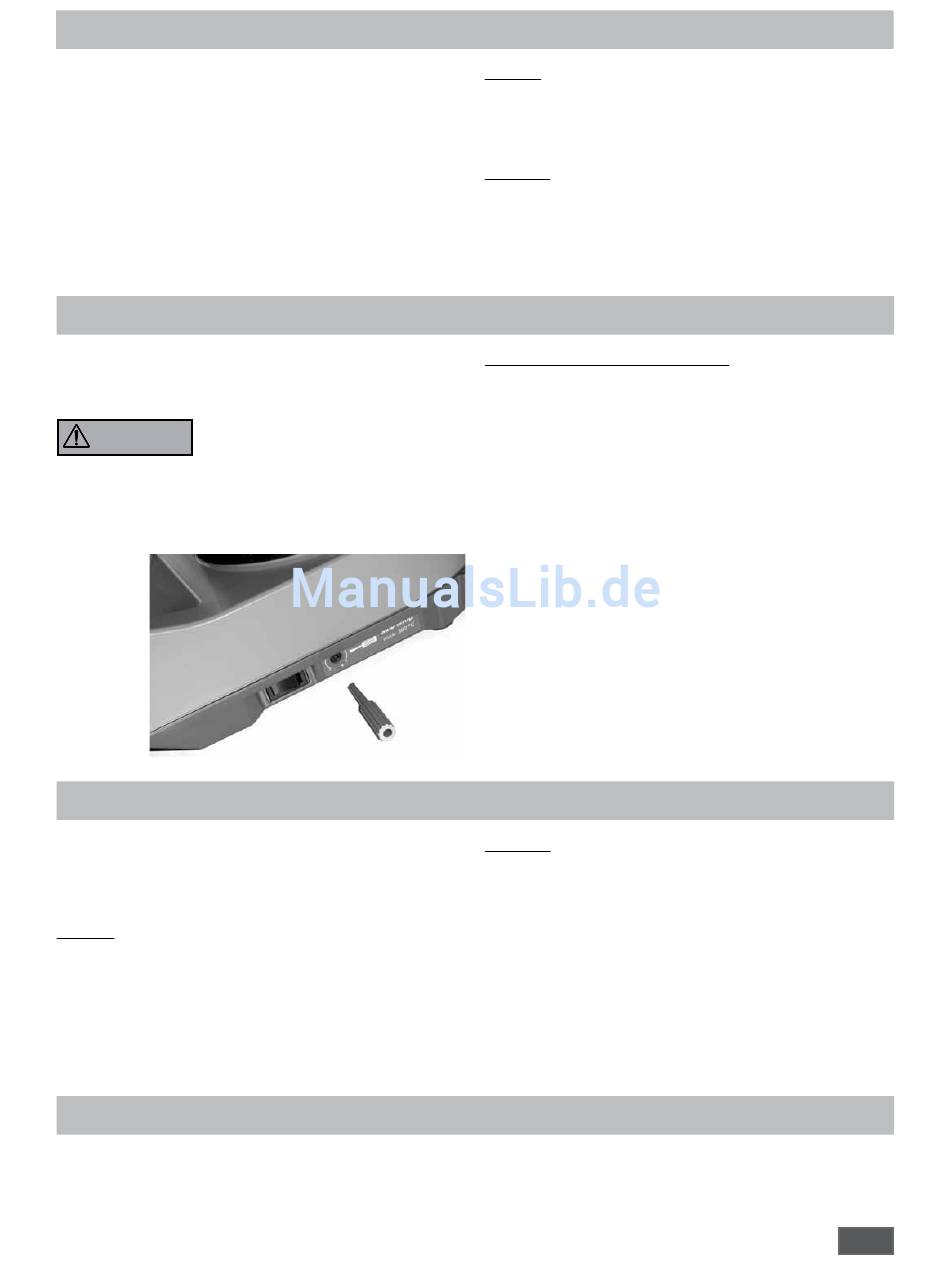

Einstellen der Sicherheitstemperatur
Nach dem Einschalten des Gerätes kann der einstellbare Sicher-
heitskreis (B) mit dem mitgelieferten Schraubendreher eingestellt
werden.
Drehen Sie die Stellschraube nicht über den Links- bzw. Rechts-
anschlag hinaus, da in diesem Falle das Poti zerstört wird.
• Drehen Sie mit dem mitgelieferten Schraubendreher die Stell-
schraube "Safe Temp" (B) auf Rechtsanschlag.
• Stellen Sie mit dem Drehknopf (C) [RH basic] bzw. mit der Taste
(H oder I) [RH digital] die Solltemperatur auf die gewünschte
Sicherheitstemperatur ("Safe Temp") ein und warten Sie, bis
diese erreicht ist, LED Heizung (F) erlischt.
• Drehen Sie die Stellschraube "Safe Temp" (B) langsam nach links,
bis die Heizfunktion abschaltet und die Signalleuchte (E) blinkt
(RH basic) oder die Anzeige E24 anzeigt (RH digital)..
• Drehen Sie danach die Stellschraube "Safe Temp" (B) wieder
geringfügig nach rechts.
Nach erneutem Aus- und Wiedereinschalten mit dem Geräte-
schalter (A), ist das Gerät wieder betriebsbereit.
RH digital
Die Funktion Heizen wird durch Drücken der Taste (G) gestartet.
Die Heizplattentemperatur kann im Bereich von 50°C bis 320°C
durch Drücken der Tasten (I) oder (H) in 5 °C Schritten eingestellt
werden. Im Display wird die aktuell eingestelle Temperatur ange-
zeigt und das Gerät arbeitet mit dieser Temperatur.
6
