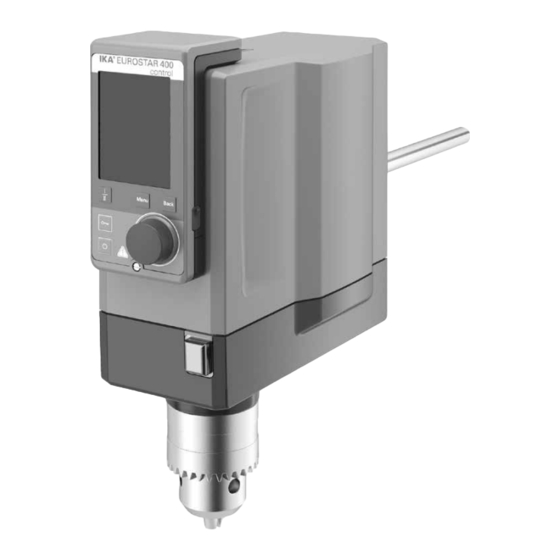

IKA EUROSTAR 400 control
Betriebsanleitung
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für IKA EUROSTAR 400 control

Inhaltszusammenfassung für IKA EUROSTAR 400 control

  • Seite 1 20000007309b EUROSTAR 400 control_062019 IKA EUROSTAR 400 control Betriebsanleitung...
  • Seite 2 EUROSTAR Wireless Controller station (WiCo) Fig. 2 Fig. 1 Fig. 4 Fig. 3 RS 232 Temp. Sensor Fig. 5 Fig. 6 Fig. 8 Fig. 7...

  • Seite 3: Inhaltsverzeichnis

    ® -Modul: Richtlinie: 2014/53/EU Normen: EN 300328, EN 301489-1, EN 301489-17, EN 60950-1 Eine Kopie der vollständigen EU-Konformitätserklärung kann bei sales@ika.com angefordert werden. Zeichenerklärung (Extrem) Gefährliche Situation, bei der die Nichtbeachtung des Sicherheitshinweises zu Tod GEFAHR oder schwerer Verletzung führen kann.

  • Seite 4: Sicherheitshinweise

    • Spannungsangabe des Typenschildes muss mit Netzspan- übergeordnete Überwachungseinrichtungen erfolgen. nung übereinstimmen. Weiterhin ist zu beachten, dass der AUS Schalter des IKA • Beachten Sie die zulässige Drehzahl des benutzten Rühr- Gerätes unverzüglich, direkt und gefahrlos erreichbar sein werkzeuges. Stellen Sie keinesfalls höhere Drehzahlen ein.
  • Seite 5 Tauschen Sie in diesem Fall das Rührwerkzeug • Der Battery Pack auf Lithium-Polymer Basis darf nur in den gegen ein Werkzeug ohne Unwucht aus bzw. beseitigen hierfür vorgesehenen IKA Produkten benutzt und aufge- Sie die Unwuchtursache. Falls weiterhin Unwucht oder laden werden.

  • Seite 6: Bestimmungsgemäßer Gebrauch

    Sammelstellen Ihrer Gemeinde oder überall Entsorgungshinweise: dort abgeben, wo Batterien/Akkus verkauft werden. Sie • Kleben Sie bei der Entsorgung des IKA Battery Packs erfüllen damit die gesetzlichen Verpflichtungen und leis- die Kontakte mit Klebeband ab, um Kurzschlüsse durch ten Ihren Beitrag zum Umweltschutz.

  • Seite 7: Antrieb

    OS 1.0 Netzteil (für Wireless Controller (WiCo)): Adapter Adapter Adapter Adapter Europa, Schweiz USA, China Australien Antrieb Mit dem Drehknopf (B, siehe Fig. 1) des Wireless Controller (WiCo) kann die Drehzahl stufenlos über den gesamten Dreh- zahlbereich eingestellt werden. Motorschutz Das Rührwerk eignet sich für den Dauerbetrieb.

  • Seite 8: Abtriebswelle

    Abtriebswelle Spannfutter und Abtriebswelle gestatten das Einspannen Zum sicheren Betrieb muss die Rührwellenabdeckung wie- der von IKA zugelassenen Rührwerkzeuge (siehe Kapitel der in die Gehäuseöffnung zurückgedrückt werden, damit “Zugelassene IKA Rührwerkzeuge“). Die Abtriebswelle ist diese ordnungsgemäß verschlossen ist. Nur so gewährleis- als Hohlwelle ausgeführt, deren Öffnung an der Oberseite...

  • Seite 9: Befestigung Des Rührgefäßes Mittels Spannhalter Am Stativ

    RB 1 Battery Pack im Kapi- entsprechende Buchse anschließen. tel "Sicherheitshinweise"! Nachdem der EUROSTAR 400 control durch das USB-Daten- kabel mit dem PC verbunden wurde, teilt er dem Windows- Betriebssystem mit, welchen Device-Treiber er benötigt: - der Treiber wird geladen - ist der Treiber noch nicht installiert, wird er installiert - der Nutzer wird zur Installation aufgefordert.

  • Seite 10: Wissenswertes

    Im Standby-Modus zeigt die Anzeige (C, siehe Fig.1) die eingestellte Drehzahl. Wissenswertes Das EUROSTAR 400 control Rührwerk wird über einen Der Wireless Controller kann, am Rührwerk (Station) mon- Wireless Controller gesteuert. Ist der Wireless Controller tiert oder an einem sicheren und vom Bediener während (WiCo) an der EUROSTAR station montiert, erfolgt der Da- des Betriebs leicht erreichbaren Platz, aufbewahrt werden.

  • Seite 11: Wireless Controller (Wico)

    Wireless Controller (WiCo) Bedienelemente des Wireless Controllers (WiCo): Pos. Bezeichung EIN/AUS-Taste: Ein und Ausschalten des Wireless Controller Schlüssel-Taste: Tastensperre und Sperre für Dreh-/Druckknopf Menu-Taste: Einmaliges drücken: Anzeige des Hauptmenüs Zweimaliges drücken: Zurück zum Arbeitsbildschirm Dreh/Druckknopf: Navigation, Auswahl und Veränderung der Einstellungen im Menü Back-Taste: Rückkehr in die vorherige Menüebene/Drehmoment zurücksetzen Getriebestufe:...

  • Seite 12: Programmsteuerung

    Intervallmodus: Programmsteuerung: 00:00 controlled Dieses Symbol zeigt den Intervallbetrieb des Rührwerks an. Dieses Symbol bedeutet, dass das EUROSTAR Rührwerk durch ein benutzerdefiniertes Programm gesteuert wird. Dauerbetrieb: Dieses Symbol zeigt den Dauerbetrieb und die Drehrichtung des Rührwerks an. Menü Navigation und Menüstruktur: Menü...
  • Seite 13 Menüstruktur: Werkseinstellung Rühren Drehzahlgrenze Manuell 2000 rpm Ankerrührer Flächenrührer Drehmomentgrenze 400 Ncm Drehmoment Display aktiviert Intervallmodus Betrieb/Stopp Intervall Betriebszeit 00:00 [mm:ss] Stoppzeit 00:00 [mm:ss] Drehmoment Kalib. Temperatur Fühlertemperatur Display Timer Soll 00:00:00 [hh:mm:ss] Display aktiviert Betriebsart Menu aktiviert Display Drehmoment aktiviert Temperatur Timer...
  • Seite 14 Im Menü ”Drehmoment Display” kann der Benutzer festle- Für nähere Informationen wird auf den Abschnitt „Zugelas- gen, dass das Drehmoment im Display angezeigt wird. Ein sene IKA Rührwerkzeuge“ verwiesen. Häkchen bedeutet, dass die Option aktiviert ist. Drehmomentgrenze: Hinweis: Durch drücken der "Back"-Taste während des Im Menü...

  • Seite 15: Details Zur Programmbearbeitung

    Nachdem ein Programm ausgewählt wurde, sind die folgen- den Menüoptionen verfügbar. Timer: Im Menü ”Timer” kann der Benutzer festlegen, dass der Start: Zum Starten des gewählten Programms auf Abruf. Timer im Display/Arbeitsbildschirm angezeigt wird. Ein Beim Starten des gewählten Programms durch Drücken der Häkchen bedeutet, dass die Option aktiviert ist.

  • Seite 16: Programmanzeige Im Graph

    Programmanzeige im Graph: Nach erfolgter Programmbearbeitung die Zurück-Taste “Back“ drücken, um die Einstellungen zu speichern. Erneut die “Back“-Taste drücken, um zu folgendem Bildschirm zu- rückzukehren. Programme Programm 1 Programm 2 Programm 3 Programm 4 Programm 5 Start Editieren Löschen Wird für 5 Sekunden keine Taste gedrückt und kein Knopf gedreht, wird das betreffende Programm bildlich angezeigt.

  • Seite 17: Beispiel Zur Programmbearbeitung

    Beispiel zur Programmbearbeitung: PROGRAMM 1 PROGRAMM 1 Programme Programme Programme Time Interm. Time Interm. hh:mm Mode hh:mm Mode Programm 1 Programm 1 Programm 1 00:00 00:00 Programm 2 Programm 2 Programm 2 Programm 3 Programm 3 Programm 3 Programm 4 Programm 4 Programm 4 Programm 5...

  • Seite 18: Einstellungen

    In der Option ”Informationen” erhält der Benutzer einen gesehenen Vibrationen zu schützen. Überblick über die wichtigsten Systemeinstellungen des Sobald die eingestellte Vibrationsstufe erreicht ist, schaltet Rührwerks EUROSTAR 400 control. sich das Gerät automatisch ab. Level 0: Kein Vibrationsschutz. Level 1: Geringe Vibrationsbegrenzung.

  • Seite 19: Schnittstellen Und Ausgänge

    Befehle dienen nur als Low Level Befehle zur Kommunikation USB Geräte-Treiber: zwischen Gerät und PC. Mit einem geeigneten Terminal bzw. Laden Sie zuerst den aktuellen Treiber für IKA-Geräte mit Kommunikationsprogramm können diese Befehle direkt an USB Schnittstelle unter: das Gerät übertragen werden. Labworldsoft ist ein komfor- http://www.ika.com/ika/lws/download/usb-driver.zip.

  • Seite 20: Anschlussmöglichkeit Wireless Controller An Eurostar Station

    PC 1.1 Kabel (station to PC): Erforderlich zur Verbindung der 9-poligen Buchse mit einem PC. RxD 2 2 RxD TxD 3 3 TxD GND 5 5 GND RTS 7 7 RTS CTS 8 8 CTS Anschlussmöglichkeit Wireless Controller an EUROSTAR station: Mikro B USB Mikro B USB Mikro A...

  • Seite 21: Instandhaltung Und Reinigung

    - Positionsnummer und Bezeichnung des Ersatzteiles, Zum Reinigen den Netzstecker ziehen. siehe www.ika.com - Softwareversion. Reinigen Sie IKA-Geräte nur mit von IKA freigegebenen Rei- nigungsmittel: Reparaturfall: Diese sind (tensidhaltiges) Wasser und Isopropanol. Bitte senden Sie nur Geräte zur Reparatur ein, die gereinigt und frei von gesundheitsgefährdenden Stoffen sind.

  • Seite 22: Gewährleistung

    R 1300 Dissolverrührer 2000 R 3003.2 Wendelrührer R 1302 Dissolverrührer 1000 R 3004 Scheibenrührer 1000 R 1303 Dissolverrührer 2000 R 3004.1 Scheibenrührer 1000 R 1352 Zentrifugalrührer 2000 R 3004.2 Scheibenrührer 1000 Weitere Informationen über zulässige Rührwerkzeuge finden Sie auf www.ika.com...

  • Seite 23: Technische Daten

    Technische Daten EUROSTAR station + Wireless Controller (WiCo) Drehzahlbereich I (Hohes Drehmoment) 0 / 6–400 Drehzahlbereich II (Hohe Drehzahl) 0 / 30–2000 Drehzahleinstellung Stufenlos Drehzahlanzeige TFT / Wireless Controller Drehzahl – Einstellgenauigkeit ± 1 Abweichung – Drehzahlmessung Drehzahl < 300 rpm: ± 3 rpm / Drehzahl > 300 rpm: ± 1 % Aussetzbetrieb Drehmoment Trendmessung Drehmoment Trendanzeige...
  • Seite 24 Grenzabweichung Temperaturmessfühler PT 1000 DIN EN ≤ ± (0,15 + 0,002 x ITI) 60751 Kl. A Messgenauigkeit Temperatur ± 0,5 + Toleranz PT 1000 (DIN EN 60751 Kl. A) max. Kommunikationsreichweite (gebäudeabhängig) 40–150 Abmessungen (B x T x H) – Wireless Controller 71 x 74 x 151 Gewicht –...
  • Seite 25 IKA-Werke GmbH & Co.KG Janke & Kunkel-Str. 10 D-79219 Staufen Tel. +49 7633 831-0 Fax +49 7633 831-98 sales@ika.de www.ika.com...
