NAMUR Befehle
OUT_WD1@m
OUT_WD2@m
Fonctions « Watchdog », contrôle du flux de données série
Si, après activation de cette fonction (voir les commandes NAMUR), dans la
période de surveillance définie (« délai du watchdog ») la commande n'est
pas à nouveau transmise par le PC, les fonctions de chauffage et d'agitation
sont arrêtées suivant le mode « Watchdog » réglé, ou leur valeur précédente
est rétablie.
La transmission des données peut par exemple être interrompue par un
plantage du système d'exploitation, une coupure de l'alimentation électrique
du PC ou par un problème de connexion entre l'ordinateur et l'appareil.
Mode « Watchdog » 1
Si la communication des données est interrompue (plus longtemps que le
délai défini pour le watchdog), les fonctions de chauffage et d'agitation sont
désactivées et ER 2 s'affiche.
Mode « Watchdog » 2
Si la communication des données est interrompue (plus longtemps que le
délai défini pour le Watchdog), la vitesse de consigne est réglée à la vitesse
de consigne de sécurité WD définie et la température de consigne est réglée
à la température consigne de sécurité WD. L'avertissement WD s'affiche.
208 Interfaces et sorties
Funktion
Mode Watchdog 1 : Si l'événement WD1 se produit, la
fonction de chauffage et d'agitation est désactivée et ER 2
s'affiche. Régler le délai du Watchdog sur m (20 à 1.500)
secondes, avec écho du délai du watchdog. Cette comman-
de déclenche la fonction Watchdog et doit toujours être
envoyée dans le délai défini pour le Watchdog
Mode Watchdog 2 : Si l'événement WD2 se produit, la
vitesse de consigne est la vitesse de sécurité de consigne
WD et la température de consigne est la température de
consigne de sécurité WD. L'avertissement WD s'affiche.
L'événement WD2 peut être réinitialisé avec OUT_WD2@0.
Ceci arrête la fonction Watchdog. Régler le délai du
Watchdog sur m (20 à 1.500) secondes, avec écho du
délai du watchdog. Cette commande déclenche la fonction
watchdog et doit toujours être envoyée dans le délai défini
pour le watchdog.

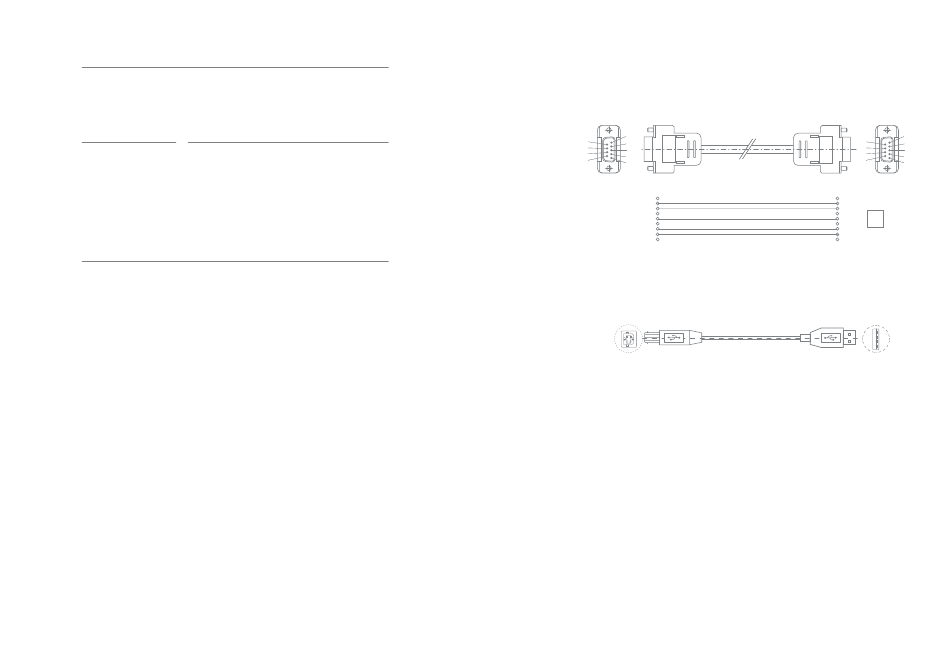

Câble PC 1.1
Le câble PC 1.1 est nécessaire pour connecter
le connecteur à 9 broches à l'ordinateur.
1
6
2
7
3
8
4
9
5
1
RxD 2
TxD 3
4
GND 5
6
RTS 7
CTS 8
9
Câble USB A – B
Nécessaire pour relier le port USB à un PC.
USB B
5
9
4
8
3
7
2
6
1
1
2 RxD
3 TxD
4
PC
5 GND
6
7 RTS
8 CTS
9
USB A
Interfaces et sorties 209
