‫ضبط درجة حرارة حد أمان وضع‬
‫الحراسة مع ضبط محاكاة القيمة‬
‫ضبط سرعة حد أمان وضع الحراسة مع ضبط محاكاة القيمة‬
‫وضع الحراسة 1:في حالة حدوث وضع الحراسة 1، يتم إيقاف‬
‫وظيفتي التسخين والتحريك ويتم عرض الخطأ 2. ضبط زمن‬
‫وضع الحراسة إلى )02 - 005,1( ثانية، مع محاكاة زمن وضع‬
‫الحراسة� يطلق هذا األمر وظيفة وضع الحراسة ويجب نقله‬
.‫في غضون زمن حراسة المجموعة‬
‫وضع الحراسة 2: في حالة حدوث وضع الحراسة 2، يتم تغيير‬
‫قيمة هدف السرعة إلى حد سرعة أمان وضع الحراسة ويتم‬
‫تغيير قيمة هدف درجة الحرارة إلى قيمة حد درجة حرارة أمان‬
‫وضع الحراسة� يتم عرض تحذير وضع الحراسة� يمكن إعادة‬
‫ - حيث‬OUT_WD2@0 ‫ضبط حدث وضع الحراسة 2 باستخدام‬
‫يعمل هذا أيض ً ا على إيقاف وظيفة وضع الحراسة. ضبط زمن‬
‫وضع الحراسة إلى )02 - 005,1( ثانية، مع محاكاة زمن وضع‬
‫الحراسة� يطلق هذا األمر وظيفة وضع الحراسة ويجب نقله‬
.‫في غضون زمن حراسة المجموعة‬
‫وظائف „الحراسة"، مراقبة تدفق البيانات التسلسلية‬
‫(، حيث ال يوجد إعادة نقل‬NAMUR ‫في حالة تنشيط هذه الوظيفة )انظر أوامر‬
‫لألمر من الكمبيوتر في غضون زمن الضبط („زمن وقت الحراسة"(، ويتم إيقاف‬
‫وظيفتي التسخين والتحريك وفق ً ا لوظيفة „حراسة" الضبط أو يتم تغييرهما إلى‬
‫قد يتم اعتراض نقل البيانات من خالل حدوث تحطم في نظام التشغيل أو فشل‬
‫طاقة في الكمبيوتر الشخصي أو حدوث مشكلة مع لوحة التوصيل بين الكمبيوتر‬
‫في حالة وجود عطل في اتصاالت البيانات )أطول من زمن حراسة الضبط(، يتم‬
.2 ‫إيقاف وظيفتي التسخين والتحريك ويتم عرض الخطأ‬
‫في حالة حدوث عطل في اتصاالت البيانات )أطول من زمن حراسة الضبط(، يتم‬
‫تغيير قيمة هدف السرعة إلى حد سرعة أمان وضع الحراسة ويتم تغيير قيمة‬
‫هدف درجة الحرارة إلى قيمة حد درجة حرارة أمان وضع الحراسة� يتم عرض تحذير‬
‫الواجهات البينية والنواتج‬
532
‫الوظيفة‬ NAMUR ‫أوامر‬
OUT_SP_12@n
OUT_SP_42@n
OUT_WD1@m
OUT_WD2@m
�‫قيم هدف الضبط‬
�‫والجهاز‬
1 "‫وضع „الحراسة‬
2 "‫وضع „الحراسة‬
.‫وضع الحراسة‬

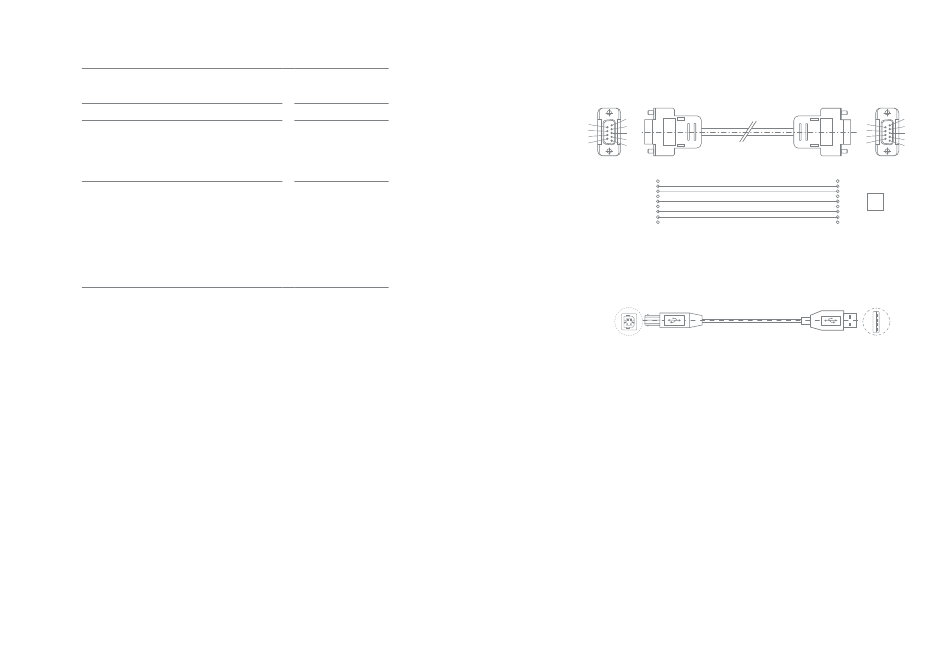

�‫يتم استخدام هذا الكبل لتوصيل قابس 9 مسامير بكمبيوتر‬
1
6
2
7
3
8
4
9
5
1
RxD 2
TxD 3
4
GND 5
6
RTS 7
CTS 8
9
�‫ البينية بالكومبيوتر الشخصي‬USB ‫ي ُ ستخدم هذا الكبل لتوصيل واجهة‬
USB B
1.1 ‫كبل الكمبيوتر الشخصي‬
5
9
4
8
3
7
2
6
1
1
2 RxD
3 TxD
4
PC
5 GND
6
7 RTS
8 CTS
9
USB ‫- كبل‬
USB A
