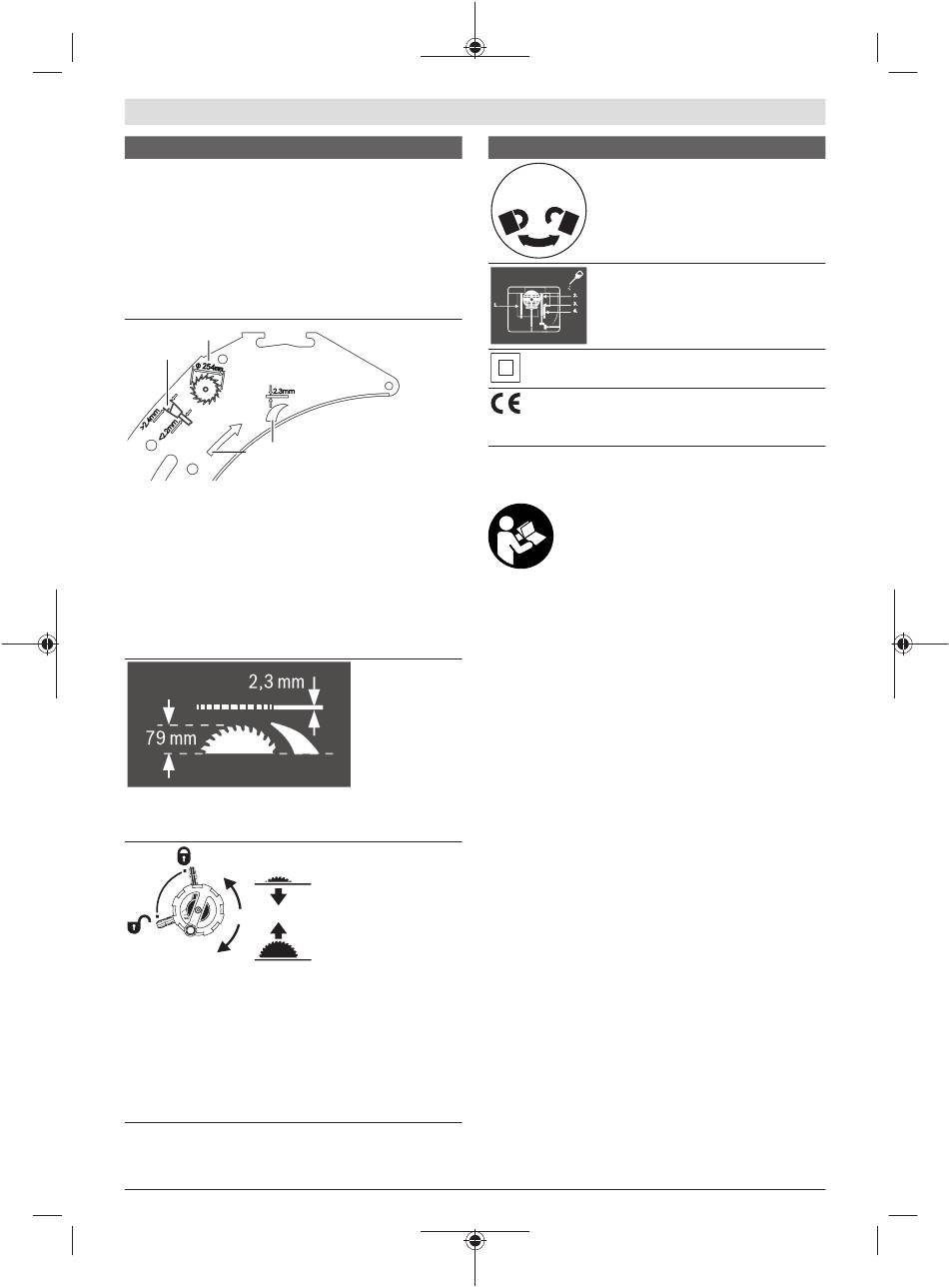

Simboliai ir jų reikšmės
Atkreipkite dėmesį į pjūklo disko matmenis. Kiaurymės
skersmuo turi tiksliai atitikti įrankio suklį. Jei reikia naudoti
siaurinamuosius jungimo elementus, tai siaurinamojo jungi-
mo elemento matmenys turi tikti pjūklo disko korpuso sto-
riui ir pjūklo disko kiaurymės skersmeniui bei įrankio suklio
skersmeniui. Jei tik galima, naudokite kartu su pjūklo disku
kartu pateiktus siaurinamuosius jungimo elementus.
Pjūklo disko skersmuo turi atitikti ant simbolio pateiktus
duomenis.
a
d
b
c
a Pjūklo disko skersmuo turi būti ne didesnis kaip 254 mm.
b Skeliamojo peilio storis yra 2,3 mm.
c Dantų pjovimo kryptis (rodyklės kryptis ant pjūklo disko)
turi sutapti su rodyklės kryptimi ant skeliamojo peilio.
d Keisdami pjūklo diską stebėkite, kad pjūvio plotis nebūtų
mažesnis kaip 2,4 mm, o pjūklo disko korpuso storis ne-
būtų didesnis kaip 2,2 mm. Priešingu atveju iškyla skelia-
mojo peilio užstrigimo ruošinyje pavojus.
Skeliamojo peilio storis yra 2,3 mm.
Maksimalus galimas ruošinio aukštis yra 79 mm.
Kairioji pusė:
Rodo fiksatoriaus svirtelės padėtį užfiksuojant pjūklo diską
ir nustatant įstrižo pjūvio kampą vertikalioje plokštumoje
(pjūklo diską galima palenkti).
Dešinioji pusė:
Rodo reguliavimo rankenėlės sukimo kryptį, norint pjūklo
diską nuleisti (Transportavimo padėtis) ir pakelti (Darbi-
nė padėtis).
Bosch Power Tools
Simboliai ir jų reikšmės
Rantytojo varžto sukimo kryptis, norint
užfiksuoti ar atfiksuoti kampinį ribotuvą
ant stumiamojo stalo.
Jei reikia, elektrinį įrankį nurodytose vie-
tose patepkite.
Apsaugos klasės II elektriniai įrankiai yra
sutvirtinti arba dvigubai izoliuoti.
„CE" ženklu gamintojas patvirtina, kad
elektrinis įrankis atitinka galiojančias ES
direktyvas.
Gaminio ir savybių aprašas
Perskaitykite visas šias saugos nuorodas ir
reikalavimus. Nesilaikant saugos nuorodų ir
reikalavimų gali trenkti elektros smūgis, kilti
gaisras, galima smarkiai susižaloti ir sužaloti
kitus asmenis.
Prašome atkreipti dėmesį į paveikslėlius priekinėje naudoji-
mo instrukcijos dalyje.
Naudojimas pagal paskirtį
Šis elektrinis įrankis skirtas naudoti stacionariai, atliekant
tiesius išilginius ir skersinius pjūvius kietojoje ir minkštojoje
medienoje, medienos drožlių bei medienos plaušų plo-
kštėse. Įstrižo pjūvio kampas horizontalioje plokštumoje gali
būti nuo −60° iki +60° o įstrižo pjūvio kampas vertikalioje
plokštumoje nuo -1°iki 47°.
Naudojant atitinkamus pjūklo diskus, galima pjauti aliuminio
profilius ir plastiką.
Pavaizduoti įrankio elementai
Numeriais pažymėtus elektrinio įrankio elementus rasite šios
instrukcijos puslapiuose pateiktuose paveikslėliuose.
(1) Pjūklo disko atstumo iki lygiagrečiosios atramos
skalė
(2) Slankusis bėgelis
(3) Kampinė atrama
(4) Rankena įrankiui nešti
Lipdukas pjovimo linijai žymėti
(5)
(6) Apsauginis skydas
(7) Skeliamasis peilis
(8) Lygiagrečioji atrama
(9) Kampinio ribotuvo kreipiamasis griovelis
(10) Pjovimo stalo ilginamoji dalis
(11) Pjovimo stalo platinamoji dalis
