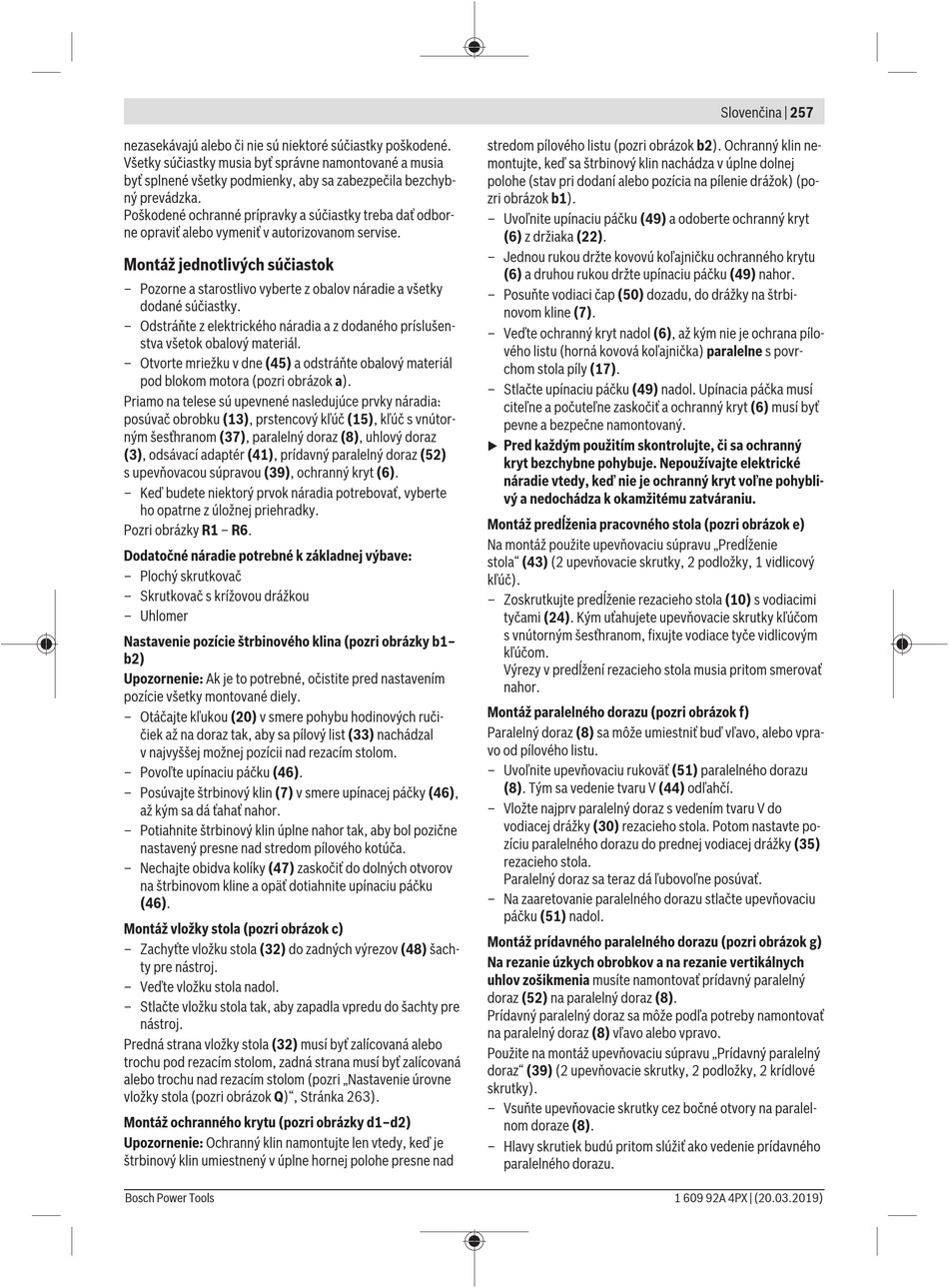

nezasekávajú alebo či nie sú niektoré súčiastky poškodené.
Všetky súčiastky musia byť správne namontované a musia
byť splnené všetky podmienky, aby sa zabezpečila bezchyb-
ný prevádzka.
Poškodené ochranné prípravky a súčiastky treba dať odbor-
ne opraviť alebo vymeniť v autorizovanom servise.
Montáž jednotlivých súčiastok
– Pozorne a starostlivo vyberte z obalov náradie a všetky
dodané súčiastky.
– Odstráňte z elektrického náradia a z dodaného príslušen-
stva všetok obalový materiál.
– Otvorte mriežku v dne (45) a odstráňte obalový materiál
pod blokom motora (pozri obrázok a).
Priamo na telese sú upevnené nasledujúce prvky náradia:
posúvač obrobku (13), prstencový kľúč (15), kľúč s vnútor-
ným šesťhranom (37), paralelný doraz (8), uhlový doraz
(3), odsávací adaptér (41), prídavný paralelný doraz (52)
s upevňovacou súpravou (39), ochranný kryt (6).
– Keď budete niektorý prvok náradia potrebovať, vyberte
ho opatrne z úložnej priehradky.
Pozri obrázky R1 – R6.
Dodatočné náradie potrebné k základnej výbave:
– Plochý skrutkovač
– Skrutkovač s krížovou drážkou
– Uhlomer
Nastavenie pozície štrbinového klina (pozri obrázky b1–
b2)
Upozornenie: Ak je to potrebné, očistite pred nastavením
pozície všetky montované diely.
– Otáčajte kľukou (20) v smere pohybu hodinových ruči-
čiek až na doraz tak, aby sa pílový list (33) nachádzal
v najvyššej možnej pozícii nad rezacím stolom.
– Povoľte upínaciu páčku (46).
– Posúvajte štrbinový klin (7) v smere upínacej páčky (46),
až kým sa dá ťahať nahor.
– Potiahnite štrbinový klin úplne nahor tak, aby bol pozične
nastavený presne nad stredom pílového kotúča.
– Nechajte obidva kolíky (47) zaskočiť do dolných otvorov
na štrbinovom kline a opäť dotiahnite upínaciu páčku
(46).
Montáž vložky stola (pozri obrázok c)
– Zachyťte vložku stola (32) do zadných výrezov (48) šach-
ty pre nástroj.
– Veďte vložku stola nadol.
– Stlačte vložku stola tak, aby zapadla vpredu do šachty pre
nástroj.
Predná strana vložky stola (32) musí byť zalícovaná alebo
trochu pod rezacím stolom, zadná strana musí byť zalícovaná
alebo trochu nad rezacím stolom (pozri „Nastavenie úrovne
vložky stola (pozri obrázok Q)", Stránka 263).
Montáž ochranného krytu (pozri obrázky d1–d2)
Upozornenie: Ochranný klin namontujte len vtedy, keď je
štrbinový klin umiestnený v úplne hornej polohe presne nad
Bosch Power Tools
stredom pílového listu (pozri obrázok b2). Ochranný klin ne-
montujte, keď sa štrbinový klin nachádza v úplne dolnej
polohe (stav pri dodaní alebo pozícia na pílenie drážok) (po-
zri obrázok b1).
– Uvoľnite upínaciu páčku (49) a odoberte ochranný kryt
(6) z držiaka (22).
– Jednou rukou držte kovovú koľajničku ochranného krytu
(6) a druhou rukou držte upínaciu páčku (49) nahor.
– Posuňte vodiaci čap (50) dozadu, do drážky na štrbi-
novom kline (7).
– Veďte ochranný kryt nadol (6), až kým nie je ochrana pílo-
vého listu (horná kovová koľajnička) paralelne s povr-
chom stola píly (17).
– Stlačte upínaciu páčku (49) nadol. Upínacia páčka musí
citeľne a počuteľne zaskočiť a ochranný kryt (6) musí byť
pevne a bezpečne namontovaný.
Pred každým použitím skontrolujte, či sa ochranný
u
kryt bezchybne pohybuje. Nepoužívajte elektrické
náradie vtedy, keď nie je ochranný kryt voľne pohybli-
vý a nedochádza k okamžitému zatváraniu.
Montáž predĺženia pracovného stola (pozri obrázok e)
Na montáž použite upevňovaciu súpravu „Predĺženie
stola" (43) (2 upevňovacie skrutky, 2 podložky, 1 vidlicový
kľúč).
– Zoskrutkujte predĺženie rezacieho stola (10) s vodiacimi
tyčami (24). Kým uťahujete upevňovacie skrutky kľúčom
s vnútorným šesťhranom, fixujte vodiace tyče vidlicovým
kľúčom.
Výrezy v predĺžení rezacieho stola musia pritom smerovať
nahor.
Montáž paralelného dorazu (pozri obrázok f)
Paralelný doraz (8) sa môže umiestniť buď vľavo, alebo vpra-
vo od pílového listu.
– Uvoľnite upevňovaciu rukoväť (51) paralelného dorazu
(8). Tým sa vedenie tvaru V (44) odľahčí.
– Vložte najprv paralelný doraz s vedením tvaru V do
vodiacej drážky (30) rezacieho stola. Potom nastavte po-
zíciu paralelného dorazu do prednej vodiacej drážky (35)
rezacieho stola.
Paralelný doraz sa teraz dá ľubovoľne posúvať.
– Na zaaretovanie paralelného dorazu stlačte upevňovaciu
páčku (51) nadol.
Montáž prídavného paralelného dorazu (pozri obrázok g)
Na rezanie úzkych obrobkov a na rezanie vertikálnych
uhlov zošikmenia musíte namontovať prídavný paralelný
doraz (52) na paralelný doraz (8).
Prídavný paralelný doraz sa môže podľa potreby namontovať
na paralelný doraz (8) vľavo alebo vpravo.
Použite na montáž upevňovaciu súpravu „Prídavný paralelný
doraz" (39) (2 upevňovacie skrutky, 2 podložky, 2 krídlové
skrutky).
– Vsuňte upevňovacie skrutky cez bočné otvory na paralel-
nom doraze (8).
– Hlavy skrutiek budú pritom slúžiť ako vedenie prídavného
paralelného dorazu.
