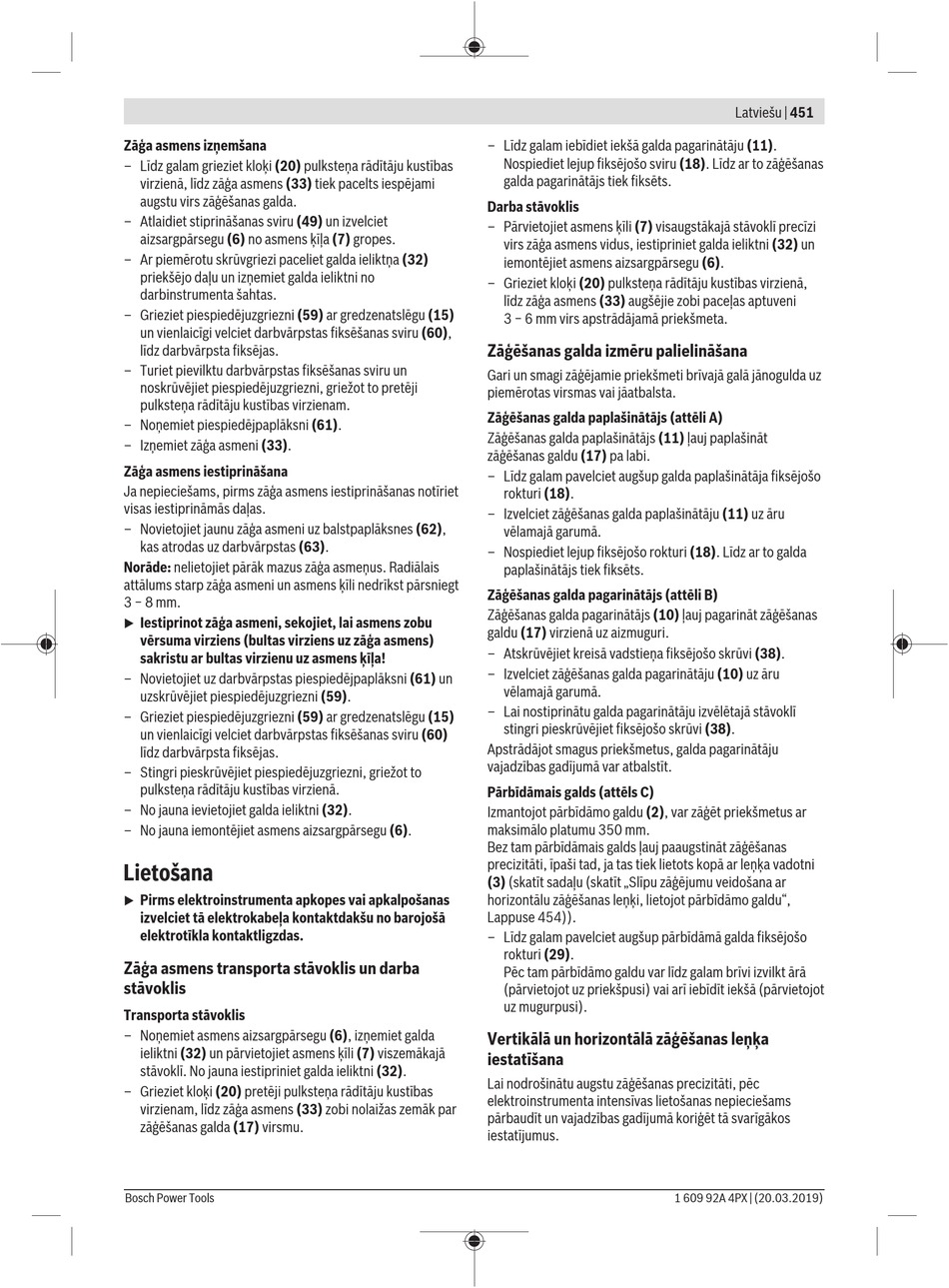

Bosch GTS 10 XC Professional Originalbetriebsanleitung Seite 451

Zāģa asmens izņemšana
– Līdz galam grieziet kloķi (20) pulksteņa rādītāju kustības
virzienā, līdz zāģa asmens (33) tiek pacelts iespējami
augstu virs zāģēšanas galda.
– Atlaidiet stiprināšanas sviru (49) un izvelciet
aizsargpārsegu (6) no asmens ķīļa (7) gropes.
– Ar piemērotu skrūvgriezi paceliet galda ieliktņa (32)
priekšējo daļu un izņemiet galda ieliktni no
darbinstrumenta šahtas.
– Grieziet piespiedējuzgriezni (59) ar gredzenatslēgu (15)
un vienlaicīgi velciet darbvārpstas fiksēšanas sviru (60),
līdz darbvārpsta fiksējas.
– Turiet pievilktu darbvārpstas fiksēšanas sviru un
noskrūvējiet piespiedējuzgriezni, griežot to pretēji
pulksteņa rādītāju kustības virzienam.
– Noņemiet piespiedējpaplāksni (61).
– Izņemiet zāģa asmeni (33).
Zāģa asmens iestiprināšana
Ja nepieciešams, pirms zāģa asmens iestiprināšanas notīriet
visas iestiprināmās daļas.
– Novietojiet jaunu zāģa asmeni uz balstpaplāksnes (62),
kas atrodas uz darbvārpstas (63).
Norāde: nelietojiet pārāk mazus zāģa asmeņus. Radiālais
attālums starp zāģa asmeni un asmens ķīli nedrīkst pārsniegt
3 − 8 mm.
Iestiprinot zāģa asmeni, sekojiet, lai asmens zobu
u
vērsuma virziens (bultas virziens uz zāģa asmens)
sakristu ar bultas virzienu uz asmens ķīļa!
– Novietojiet uz darbvārpstas piespiedējpaplāksni (61) un
uzskrūvējiet piespiedējuzgriezni (59).
– Grieziet piespiedējuzgriezni (59) ar gredzenatslēgu (15)
un vienlaicīgi velciet darbvārpstas fiksēšanas sviru (60)
līdz darbvārpsta fiksējas.
– Stingri pieskrūvējiet piespiedējuzgriezni, griežot to
pulksteņa rādītāju kustības virzienā.
– No jauna ievietojiet galda ieliktni (32).
– No jauna iemontējiet asmens aizsargpārsegu (6).
Lietošana
Pirms elektroinstrumenta apkopes vai apkalpošanas
u
izvelciet tā elektrokabeļa kontaktdakšu no barojošā
elektrotīkla kontaktligzdas.
Zāģa asmens transporta stāvoklis un darba
stāvoklis
Transporta stāvoklis
– Noņemiet asmens aizsargpārsegu (6), izņemiet galda
ieliktni (32) un pārvietojiet asmens ķīli (7) viszemākajā
stāvoklī. No jauna iestipriniet galda ieliktni (32).
– Grieziet kloķi (20) pretēji pulksteņa rādītāju kustības
virzienam, līdz zāģa asmens (33) zobi nolaižas zemāk par
zāģēšanas galda (17) virsmu.
Bosch Power Tools
– Līdz galam iebīdiet iekšā galda pagarinātāju (11).
Nospiediet lejup fiksējošo sviru (18). Līdz ar to zāģēšanas
galda pagarinātājs tiek fiksēts.
Darba stāvoklis
– Pārvietojiet asmens ķīli (7) visaugstākajā stāvoklī precīzi
virs zāģa asmens vidus, iestipriniet galda ieliktni (32) un
iemontējiet asmens aizsargpārsegu (6).
– Grieziet kloķi (20) pulksteņa rādītāju kustības virzienā,
līdz zāģa asmens (33) augšējie zobi paceļas aptuveni
3 − 6 mm virs apstrādājamā priekšmeta.
Zāģēšanas galda izmēru palielināšana
Gari un smagi zāģējamie priekšmeti brīvajā galā jānogulda uz
piemērotas virsmas vai jāatbalsta.
Zāģēšanas galda paplašinātājs (attēli A)
Zāģēšanas galda paplašinātājs (11) ļauj paplašināt
zāģēšanas galdu (17) pa labi.
– Līdz galam pavelciet augšup galda paplašinātāja fiksējošo
rokturi (18).
– Izvelciet zāģēšanas galda paplašinātāju (11) uz āru
vēlamajā garumā.
– Nospiediet lejup fiksējošo rokturi (18). Līdz ar to galda
paplašinātājs tiek fiksēts.
Zāģēšanas galda pagarinātājs (attēli B)
Zāģēšanas galda pagarinātājs (10) ļauj pagarināt zāģēšanas
galdu (17) virzienā uz aizmuguri.
– Atskrūvējiet kreisā vadstieņa fiksējošo skrūvi (38).
– Izvelciet zāģēšanas galda pagarinātāju (10) uz āru
vēlamajā garumā.
– Lai nostiprinātu galda pagarinātāju izvēlētajā stāvoklī
stingri pieskrūvējiet fiksējošo skrūvi (38).
Apstrādājot smagus priekšmetus, galda pagarinātāju
vajadzības gadījumā var atbalstīt.
Pārbīdāmais galds (attēls C)
Izmantojot pārbīdāmo galdu (2), var zāģēt priekšmetus ar
maksimālo platumu 350 mm.
Bez tam pārbīdāmais galds ļauj paaugstināt zāģēšanas
precizitāti, īpaši tad, ja tas tiek lietots kopā ar leņķa vadotni
(3) (skatīt sadaļu (skatīt „Slīpu zāģējumu veidošana ar
horizontālu zāģēšanas leņķi, lietojot pārbīdāmo galdu",
Lappuse 454)).
– Līdz galam pavelciet augšup pārbīdāmā galda fiksējošo
rokturi (29).
Pēc tam pārbīdāmo galdu var līdz galam brīvi izvilkt ārā
(pārvietojot uz priekšpusi) vai arī iebīdīt iekšā (pārvietojot
uz mugurpusi).
Vertikālā un horizontālā zāģēšanas leņķa
iestatīšana
Lai nodrošinātu augstu zāģēšanas precizitāti, pēc
elektroinstrumenta intensīvas lietošanas nepieciešams
pārbaudīt un vajadzības gadījumā koriģēt tā svarīgākos
iestatījumus.
