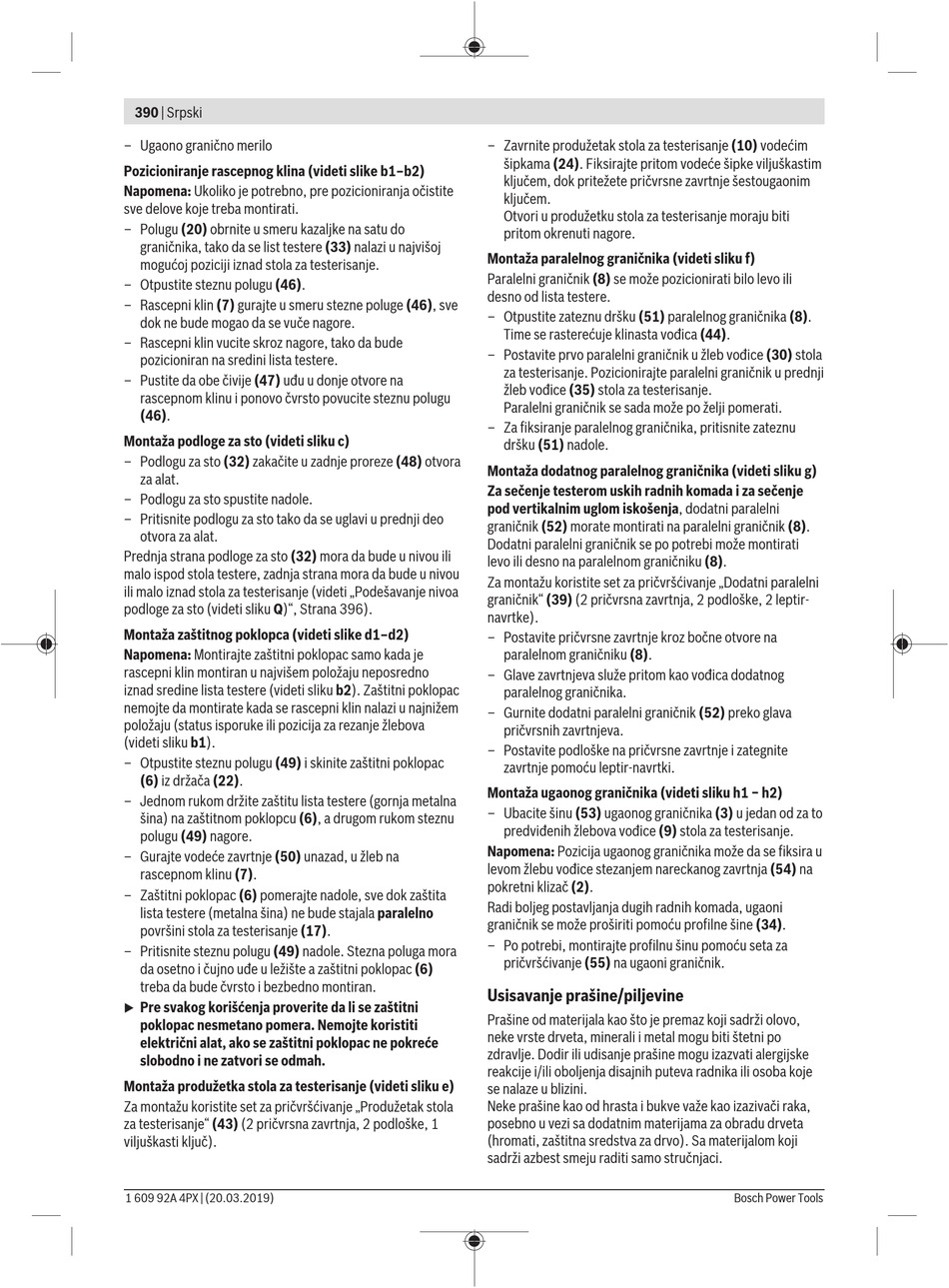

390 | Srpski
– Ugaono granično merilo
Pozicioniranje rascepnog klina (videti slike b1–b2)
Napomena: Ukoliko je potrebno, pre pozicioniranja očistite
sve delove koje treba montirati.
– Polugu (20) obrnite u smeru kazaljke na satu do
graničnika, tako da se list testere (33) nalazi u najvišoj
mogućoj poziciji iznad stola za testerisanje.
– Otpustite steznu polugu (46).
– Rascepni klin (7) gurajte u smeru stezne poluge (46), sve
dok ne bude mogao da se vuče nagore.
– Rascepni klin vucite skroz nagore, tako da bude
pozicioniran na sredini lista testere.
– Pustite da obe čivije (47) uđu u donje otvore na
rascepnom klinu i ponovo čvrsto povucite steznu polugu
(46).
Montaža podloge za sto (videti sliku c)
– Podlogu za sto (32) zakačite u zadnje proreze (48) otvora
za alat.
– Podlogu za sto spustite nadole.
– Pritisnite podlogu za sto tako da se uglavi u prednji deo
otvora za alat.
Prednja strana podloge za sto (32) mora da bude u nivou ili
malo ispod stola testere, zadnja strana mora da bude u nivou
ili malo iznad stola za testerisanje (videti „Podešavanje nivoa
podloge za sto (videti sliku Q)", Strana 396).
Montaža zaštitnog poklopca (videti slike d1–d2)
Napomena: Montirajte zaštitni poklopac samo kada je
rascepni klin montiran u najvišem položaju neposredno
iznad sredine lista testere (videti sliku b2). Zaštitni poklopac
nemojte da montirate kada se rascepni klin nalazi u najnižem
položaju (status isporuke ili pozicija za rezanje žlebova
(videti sliku b1).
– Otpustite steznu polugu (49) i skinite zaštitni poklopac
(6) iz držača (22).
– Jednom rukom držite zaštitu lista testere (gornja metalna
šina) na zaštitnom poklopcu (6), a drugom rukom steznu
polugu (49) nagore.
– Gurajte vodeće zavrtnje (50) unazad, u žleb na
rascepnom klinu (7).
– Zaštitni poklopac (6) pomerajte nadole, sve dok zaštita
lista testere (metalna šina) ne bude stajala paralelno
površini stola za testerisanje (17).
– Pritisnite steznu polugu (49) nadole. Stezna poluga mora
da osetno i čujno uđe u ležište a zaštitni poklopac (6)
treba da bude čvrsto i bezbedno montiran.
Pre svakog korišćenja proverite da li se zaštitni
u
poklopac nesmetano pomera. Nemojte koristiti
električni alat, ako se zaštitni poklopac ne pokreće
slobodno i ne zatvori se odmah.
Montaža produžetka stola za testerisanje (videti sliku e)
Za montažu koristite set za pričvršćivanje „Produžetak stola
za testerisanje" (43) (2 pričvrsna zavrtnja, 2 podloške, 1
viljuškasti ključ).
1 609 92A 4PX | (20.03.2019)
– Zavrnite produžetak stola za testerisanje (10) vodećim
šipkama (24). Fiksirajte pritom vodeće šipke viljuškastim
ključem, dok pritežete pričvrsne zavrtnje šestougaonim
ključem.
Otvori u produžetku stola za testerisanje moraju biti
pritom okrenuti nagore.
Montaža paralelnog graničnika (videti sliku f)
Paralelni graničnik (8) se može pozicionirati bilo levo ili
desno od lista testere.
– Otpustite zateznu dršku (51) paralelnog graničnika (8).
Time se rasterećuje klinasta vođica (44).
– Postavite prvo paralelni graničnik u žleb vođice (30) stola
za testerisanje. Pozicionirajte paralelni graničnik u prednji
žleb vođice (35) stola za testerisanje.
Paralelni graničnik se sada može po želji pomerati.
– Za fiksiranje paralelnog graničnika, pritisnite zateznu
dršku (51) nadole.
Montaža dodatnog paralelnog graničnika (videti sliku g)
Za sečenje testerom uskih radnih komada i za sečenje
pod vertikalnim uglom iskošenja, dodatni paralelni
graničnik (52) morate montirati na paralelni graničnik (8).
Dodatni paralelni graničnik se po potrebi može montirati
levo ili desno na paralelnom graničniku (8).
Za montažu koristite set za pričvršćivanje „Dodatni paralelni
graničnik" (39) (2 pričvrsna zavrtnja, 2 podloške, 2 leptir-
navrtke).
– Postavite pričvrsne zavrtnje kroz bočne otvore na
paralelnom graničniku (8).
– Glave zavrtnjeva služe pritom kao vođica dodatnog
paralelnog graničnika.
– Gurnite dodatni paralelni graničnik (52) preko glava
pričvrsnih zavrtnjeva.
– Postavite podloške na pričvrsne zavrtnje i zategnite
zavrtnje pomoću leptir-navrtki.
Montaža ugaonog graničnika (videti sliku h1 − h2)
– Ubacite šinu (53) ugaonog graničnika (3) u jedan od za to
predviđenih žlebova vođice (9) stola za testerisanje.
Napomena: Pozicija ugaonog graničnika može da se fiksira u
levom žlebu vođice stezanjem nareckanog zavrtnja (54) na
pokretni klizač (2).
Radi boljeg postavljanja dugih radnih komada, ugaoni
graničnik se može proširiti pomoću profilne šine (34).
– Po potrebi, montirajte profilnu šinu pomoću seta za
pričvršćivanje (55) na ugaoni graničnik.
Usisavanje prašine/piljevine
Prašine od materijala kao što je premaz koji sadrži olovo,
neke vrste drveta, minerali i metal mogu biti štetni po
zdravlje. Dodir ili udisanje prašine mogu izazvati alergijske
reakcije i/ili oboljenja disajnih puteva radnika ili osoba koje
se nalaze u blizini.
Neke prašine kao od hrasta i bukve važe kao izazivači raka,
posebno u vezi sa dodatnim materijama za obradu drveta
(hromati, zaštitna sredstva za drvo). Sa materijalom koji
sadrži azbest smeju raditi samo stručnjaci.
