416 | Hrvatski

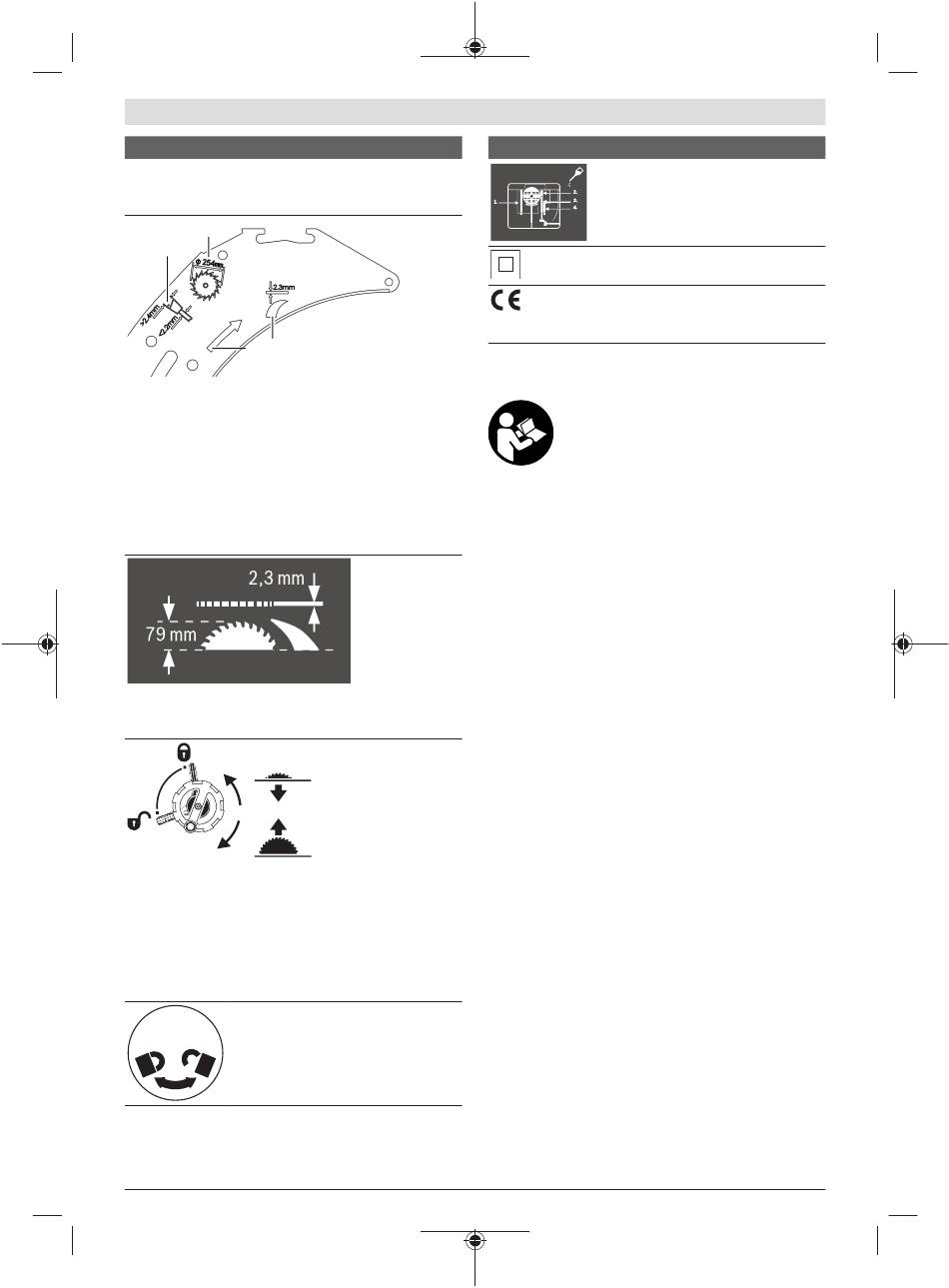

Simboli i njihovo značenje
s listom pile.
Promjer lista pile mora odgovarati onom navedenom na
simbolu.
a
d
c b
a Promjer lista pile smije iznositi najviše 254 mm.
b Debljina klina raspora iznosi 2,3 mm.
c Smjer rezanja zubaca (smjer strelice na listu pile) mora se
podudarati sa smjerom strelice na klinu raspora.
d Pri zamjeni lista pile vodite računa da širina rezanja nije
manja od 2,4 mm i da debljina lista pile nije veća od
2,2 mm. U suprotnom postoji opasnost da se klin raspora
zaglavi u izratku.
Debljina klina raspora iznosi 2,3 mm.
Maksimalno moguća visina izratka iznosi 79 mm.
lijeva strana:
Pokazuje položaj poluge za deblokadu za fiksiranje lista pile
i pri namještanju vertikalnog kuta kosog rezanja (list pile
može se zakrenuti).
desna strana:
Pokazuje smjer vrtnje ručice za spuštanje (transportni
položaj) i dizanje (radni položaj) lista pile.
Smjer vrtnje vijka s nazubljenom glavom
za fiksiranje/otpuštanje kutnog
graničnika na pomičnom stolu.
1 609 92A 4PX | (20.03.2019)
Simboli i njihovo značenje
Po potrebi električni alat podmažite na
prikazanim mjestima.
Električni alati klase zaštite II su pojačani
ili dvostruko izolirani.
Oznakom CE proizvođač potvrđuje da je
električni alat u skladu s važećim
Direktivama EU.
Opis proizvoda i funkcija
Treba pročitati sve sigurnosne napomene i
upute. Propusti do kojih može doći uslijed
nepridržavanja sigurnosnih napomena i uputa
mogu uzrokovati električni udar, požar i/ili
teške ozljede.
Pridržavajte se slika na početku uputa za uporabu.

Namjenska uporaba

Električni alat kao stacionarni uređaj predviđen je za
uzdužno i poprečno rezanje s ravnom linijom rezanja, tvrdog
i mekog drva, kao i ploča iverica i vlaknastih ploča. Pritom su
mogući horizontalni kutovi kosog rezanja od −60° do +60°
kao i vertikalni kutovi kosog rezanja od -1° do 47°.
Pri uporabi odgovarajućih listova pile moguće je piljenje
aluminijskih profila i plastike.
Prikazani dijelovi alata
Numeriranje prikazanih dijelova odnosi se na prikaz
električnog alata na stranici sa slikama.
(1) Skala za razmak lista pile od paralelnog graničnika
(2) Pomični klizač
(3) Kutni graničnik
(4) Ručka za nošenje
(5) Naljepnica za označavanje linije rezanja
(6) Zaštitni poklopac
(7) Klin raspora
(8) Paralelni graničnik
(9) Utor za vođenje kutnog graničnika
(10) Produžetak stola za piljenje
(11) Proširenje stola za piljenje
(12) Pričvrsna matica za poklopac spremišta za listove
pile i za vješanje štapa za pomicanje
(13) Štap za pomicanje
(14) Poklopac spremišta za listove pile
(15) Okasti ključ (24 mm; 23 mm)
(16) Provrti za montažu
(17) Stol za piljenje
(18) Stezna ručka za proširenje stola za piljenje
