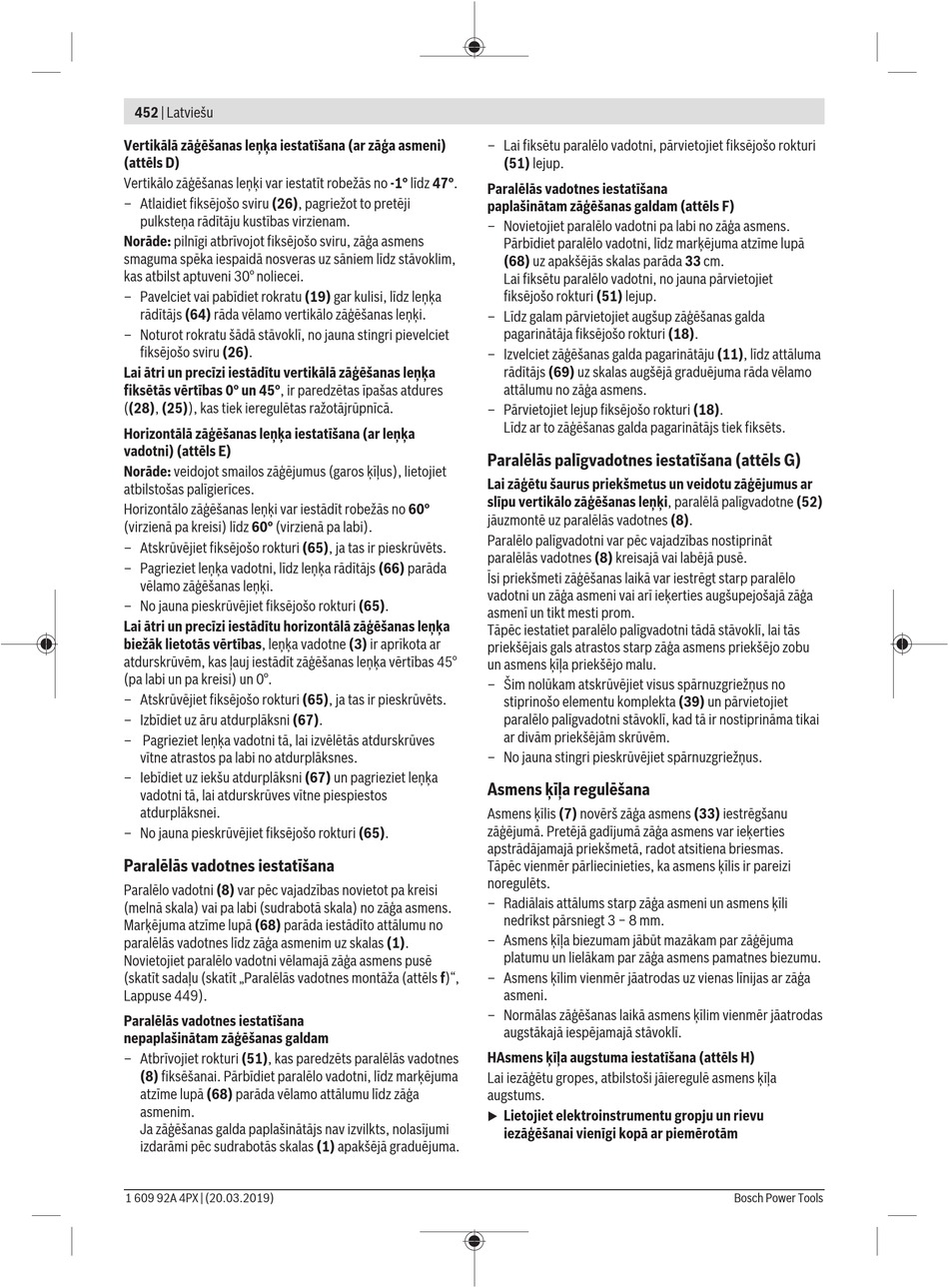

452 | Latviešu
Vertikālā zāģēšanas leņķa iestatīšana (ar zāģa asmeni)
(attēls D)
Vertikālo zāģēšanas leņķi var iestatīt robežās no -1° līdz 47°.
– Atlaidiet fiksējošo sviru (26), pagriežot to pretēji
pulksteņa rādītāju kustības virzienam.
Norāde: pilnīgi atbrīvojot fiksējošo sviru, zāģa asmens
smaguma spēka iespaidā nosveras uz sāniem līdz stāvoklim,
kas atbilst aptuveni 30° noliecei.
– Pavelciet vai pabīdiet rokratu (19) gar kulisi, līdz leņķa
rādītājs (64) rāda vēlamo vertikālo zāģēšanas leņķi.
– Noturot rokratu šādā stāvoklī, no jauna stingri pievelciet
fiksējošo sviru (26).
Lai ātri un precīzi iestādītu vertikālā zāģēšanas leņķa
fiksētās vērtības 0° un 45°, ir paredzētas īpašas atdures
((28), (25)), kas tiek ieregulētas ražotājrūpnīcā.
Horizontālā zāģēšanas leņķa iestatīšana (ar leņķa
vadotni) (attēls E)
Norāde: veidojot smailos zāģējumus (garos ķīļus), lietojiet
atbilstošas palīgierīces.
Horizontālo zāģēšanas leņķi var iestādīt robežās no 60°
(virzienā pa kreisi) līdz 60° (virzienā pa labi).
– Atskrūvējiet fiksējošo rokturi (65), ja tas ir pieskrūvēts.
– Pagrieziet leņķa vadotni, līdz leņķa rādītājs (66) parāda
vēlamo zāģēšanas leņķi.
– No jauna pieskrūvējiet fiksējošo rokturi (65).
Lai ātri un precīzi iestādītu horizontālā zāģēšanas leņķa
biežāk lietotās vērtības, leņķa vadotne (3) ir aprīkota ar
atdurskrūvēm, kas ļauj iestādīt zāģēšanas leņķa vērtības 45°
(pa labi un pa kreisi) un 0°.
– Atskrūvējiet fiksējošo rokturi (65), ja tas ir pieskrūvēts.
– Izbīdiet uz āru atdurplāksni (67).
– Pagrieziet leņķa vadotni tā, lai izvēlētās atdurskrūves
vītne atrastos pa labi no atdurplāksnes.
– Iebīdiet uz iekšu atdurplāksni (67) un pagrieziet leņķa
vadotni tā, lai atdurskrūves vītne piespiestos
atdurplāksnei.
– No jauna pieskrūvējiet fiksējošo rokturi (65).
Paralēlās vadotnes iestatīšana
Paralēlo vadotni (8) var pēc vajadzības novietot pa kreisi
(melnā skala) vai pa labi (sudrabotā skala) no zāģa asmens.
Marķējuma atzīme lupā (68) parāda iestādīto attālumu no
paralēlās vadotnes līdz zāģa asmenim uz skalas (1).
Novietojiet paralēlo vadotni vēlamajā zāģa asmens pusē
(skatīt sadaļu (skatīt „Paralēlās vadotnes montāža (attēls f)",
Lappuse 449).
Paralēlās vadotnes iestatīšana
nepaplašinātam zāģēšanas galdam
– Atbrīvojiet rokturi (51), kas paredzēts paralēlās vadotnes
(8) fiksēšanai. Pārbīdiet paralēlo vadotni, līdz marķējuma
atzīme lupā (68) parāda vēlamo attālumu līdz zāģa
asmenim.
Ja zāģēšanas galda paplašinātājs nav izvilkts, nolasījumi
izdarāmi pēc sudrabotās skalas (1) apakšējā graduējuma.
1 609 92A 4PX | (20.03.2019)
– Lai fiksētu paralēlo vadotni, pārvietojiet fiksējošo rokturi
(51) lejup.
Paralēlās vadotnes iestatīšana
paplašinātam zāģēšanas galdam (attēls F)
– Novietojiet paralēlo vadotni pa labi no zāģa asmens.
Pārbīdiet paralēlo vadotni, līdz marķējuma atzīme lupā
(68) uz apakšējās skalas parāda 33 cm.
Lai fiksētu paralēlo vadotni, no jauna pārvietojiet
fiksējošo rokturi (51) lejup.
– Līdz galam pārvietojiet augšup zāģēšanas galda
pagarinātāja fiksējošo rokturi (18).
– Izvelciet zāģēšanas galda pagarinātāju (11), līdz attāluma
rādītājs (69) uz skalas augšējā graduējuma rāda vēlamo
attālumu no zāģa asmens.
– Pārvietojiet lejup fiksējošo rokturi (18).
Līdz ar to zāģēšanas galda pagarinātājs tiek fiksēts.
Paralēlās palīgvadotnes iestatīšana (attēls G)
Lai zāģētu šaurus priekšmetus un veidotu zāģējumus ar
slīpu vertikālo zāģēšanas leņķi, paralēlā palīgvadotne (52)
jāuzmontē uz paralēlās vadotnes (8).
Paralēlo palīgvadotni var pēc vajadzības nostiprināt
paralēlās vadotnes (8) kreisajā vai labējā pusē.
Īsi priekšmeti zāģēšanas laikā var iestrēgt starp paralēlo
vadotni un zāģa asmeni vai arī ieķerties augšupejošajā zāģa
asmenī un tikt mesti prom.
Tāpēc iestatiet paralēlo palīgvadotni tādā stāvoklī, lai tās
priekšējais gals atrastos starp zāģa asmens priekšējo zobu
un asmens ķīļa priekšējo malu.
– Šim nolūkam atskrūvējiet visus spārnuzgriežņus no
stiprinošo elementu komplekta (39) un pārvietojiet
paralēlo palīgvadotni stāvoklī, kad tā ir nostiprināma tikai
ar divām priekšējām skrūvēm.
– No jauna stingri pieskrūvējiet spārnuzgriežņus.
Asmens ķīļa regulēšana
Asmens ķīlis (7) novērš zāģa asmens (33) iestrēgšanu
zāģējumā. Pretējā gadījumā zāģa asmens var ieķerties
apstrādājamajā priekšmetā, radot atsitiena briesmas.
Tāpēc vienmēr pārliecinieties, ka asmens ķīlis ir pareizi
noregulēts.
– Radiālais attālums starp zāģa asmeni un asmens ķīli
nedrīkst pārsniegt 3 − 8 mm.
– Asmens ķīļa biezumam jābūt mazākam par zāģējuma
platumu un lielākam par zāģa asmens pamatnes biezumu.
– Asmens ķīlim vienmēr jāatrodas uz vienas līnijas ar zāģa
asmeni.
– Normālas zāģēšanas laikā asmens ķīlim vienmēr jāatrodas
augstākajā iespējamajā stāvoklī.
HAsmens ķīļa augstuma iestatīšana (attēls H)
Lai iezāģētu gropes, atbilstoši jāieregulē asmens ķīļa
augstums.
Lietojiet elektroinstrumentu gropju un rievu
u
iezāģēšanai vienīgi kopā ar piemērotām
