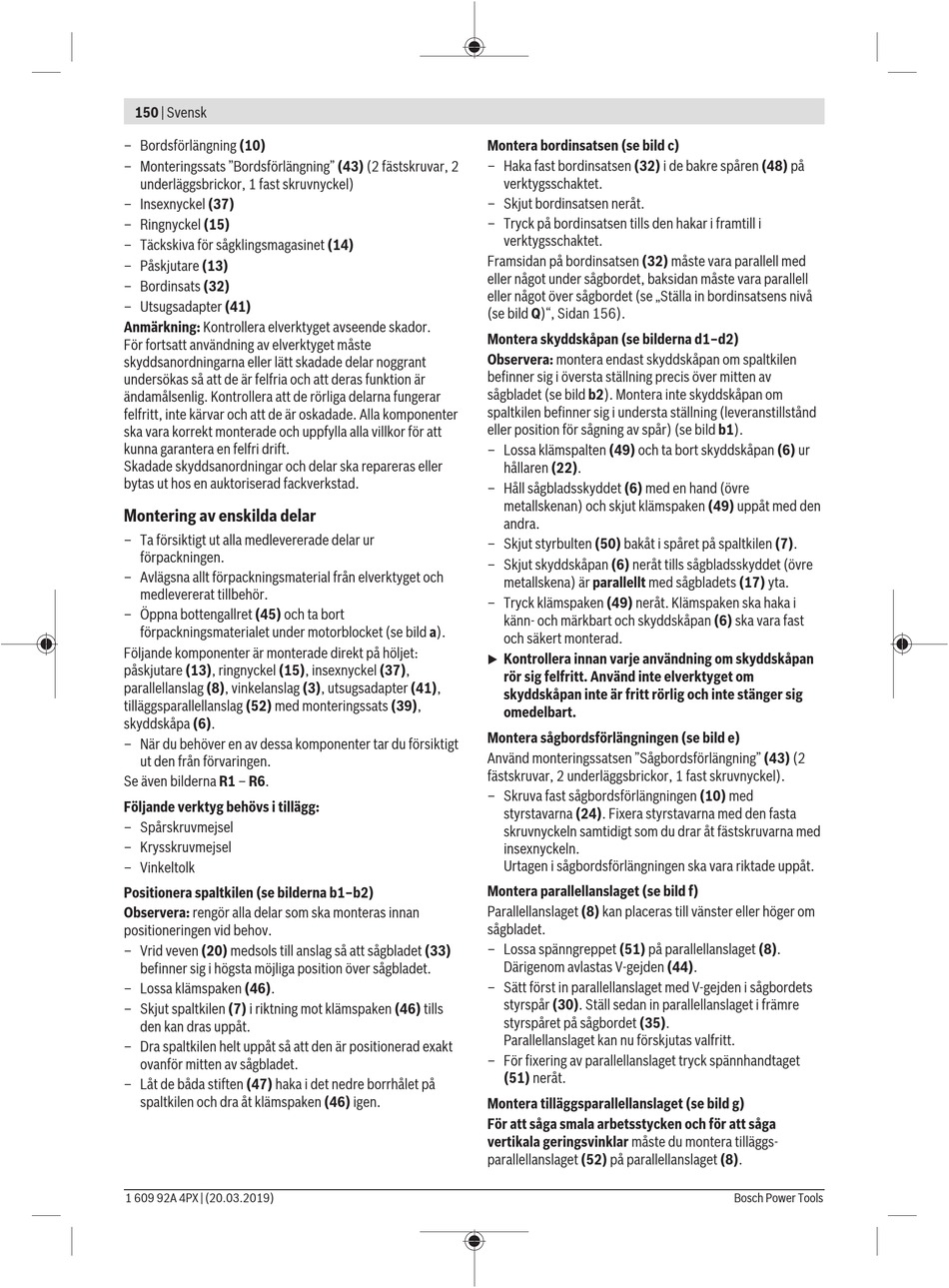

150 | Svensk
– Bordsförlängning (10)
– Monteringssats "Bordsförlängning" (43) (2 fästskruvar, 2
underläggsbrickor, 1 fast skruvnyckel)
– Insexnyckel (37)
– Ringnyckel (15)
– Täckskiva för sågklingsmagasinet (14)
– Påskjutare (13)
– Bordinsats (32)
– Utsugsadapter (41)
Anmärkning: Kontrollera elverktyget avseende skador.
För fortsatt användning av elverktyget måste
skyddsanordningarna eller lätt skadade delar noggrant
undersökas så att de är felfria och att deras funktion är
ändamålsenlig. Kontrollera att de rörliga delarna fungerar
felfritt, inte kärvar och att de är oskadade. Alla komponenter
ska vara korrekt monterade och uppfylla alla villkor för att
kunna garantera en felfri drift.
Skadade skyddsanordningar och delar ska repareras eller
bytas ut hos en auktoriserad fackverkstad.
Montering av enskilda delar
– Ta försiktigt ut alla medlevererade delar ur
förpackningen.
– Avlägsna allt förpackningsmaterial från elverktyget och
medlevererat tillbehör.
– Öppna bottengallret (45) och ta bort
förpackningsmaterialet under motorblocket (se bild a).
Följande komponenter är monterade direkt på höljet:
påskjutare (13), ringnyckel (15), insexnyckel (37),
parallellanslag (8), vinkelanslag (3), utsugsadapter (41),
tilläggsparallellanslag (52) med monteringssats (39),
skyddskåpa (6).
– När du behöver en av dessa komponenter tar du försiktigt
ut den från förvaringen.
Se även bilderna R1 – R6.
Följande verktyg behövs i tillägg:
– Spårskruvmejsel
– Krysskruvmejsel
– Vinkeltolk
Positionera spaltkilen (se bilderna b1–b2)
Observera: rengör alla delar som ska monteras innan
positioneringen vid behov.
– Vrid veven (20) medsols till anslag så att sågbladet (33)
befinner sig i högsta möjliga position över sågbladet.
– Lossa klämspaken (46).
– Skjut spaltkilen (7) i riktning mot klämspaken (46) tills
den kan dras uppåt.
– Dra spaltkilen helt uppåt så att den är positionerad exakt
ovanför mitten av sågbladet.
– Låt de båda stiften (47) haka i det nedre borrhålet på
spaltkilen och dra åt klämspaken (46) igen.
1 609 92A 4PX | (20.03.2019)
Montera bordinsatsen (se bild c)
– Haka fast bordinsatsen (32) i de bakre spåren (48) på
verktygsschaktet.
– Skjut bordinsatsen neråt.
– Tryck på bordinsatsen tills den hakar i framtill i
verktygsschaktet.
Framsidan på bordinsatsen (32) måste vara parallell med
eller något under sågbordet, baksidan måste vara parallell
eller något över sågbordet (se „Ställa in bordinsatsens nivå
(se bild Q)", Sidan 156).
Montera skyddskåpan (se bilderna d1–d2)
Observera: montera endast skyddskåpan om spaltkilen
befinner sig i översta ställning precis över mitten av
sågbladet (se bild b2). Montera inte skyddskåpan om
spaltkilen befinner sig i understa ställning (leveranstillstånd
eller position för sågning av spår) (se bild b1).
– Lossa klämspalten (49) och ta bort skyddskåpan (6) ur
hållaren (22).
– Håll sågbladsskyddet (6) med en hand (övre
metallskenan) och skjut klämspaken (49) uppåt med den
andra.
– Skjut styrbulten (50) bakåt i spåret på spaltkilen (7).
– Skjut skyddskåpan (6) neråt tills sågbladsskyddet (övre
metallskena) är parallellt med sågbladets (17) yta.
– Tryck klämspaken (49) neråt. Klämspaken ska haka i
känn- och märkbart och skyddskåpan (6) ska vara fast
och säkert monterad.
Kontrollera innan varje användning om skyddskåpan
u
rör sig felfritt. Använd inte elverktyget om
skyddskåpan inte är fritt rörlig och inte stänger sig
omedelbart.
Montera sågbordsförlängningen (se bild e)
Använd monteringssatsen "Sågbordsförlängning" (43) (2
fästskruvar, 2 underläggsbrickor, 1 fast skruvnyckel).
– Skruva fast sågbordsförlängningen (10) med
styrstavarna (24). Fixera styrstavarna med den fasta
skruvnyckeln samtidigt som du drar åt fästskruvarna med
insexnyckeln.
Urtagen i sågbordsförlängningen ska vara riktade uppåt.
Montera parallellanslaget (se bild f)
Parallellanslaget (8) kan placeras till vänster eller höger om
sågbladet.
– Lossa spänngreppet (51) på parallellanslaget (8).
Därigenom avlastas V-gejden (44).
– Sätt först in parallellanslaget med V-gejden i sågbordets
styrspår (30). Ställ sedan in parallellanslaget i främre
styrspåret på sågbordet (35).
Parallellanslaget kan nu förskjutas valfritt.
– För fixering av parallellanslaget tryck spännhandtaget
(51) neråt.
Montera tilläggsparallellanslaget (se bild g)
För att såga smala arbetsstycken och för att såga
vertikala geringsvinklar måste du montera tilläggs-
parallellanslaget (52) på parallellanslaget (8).
