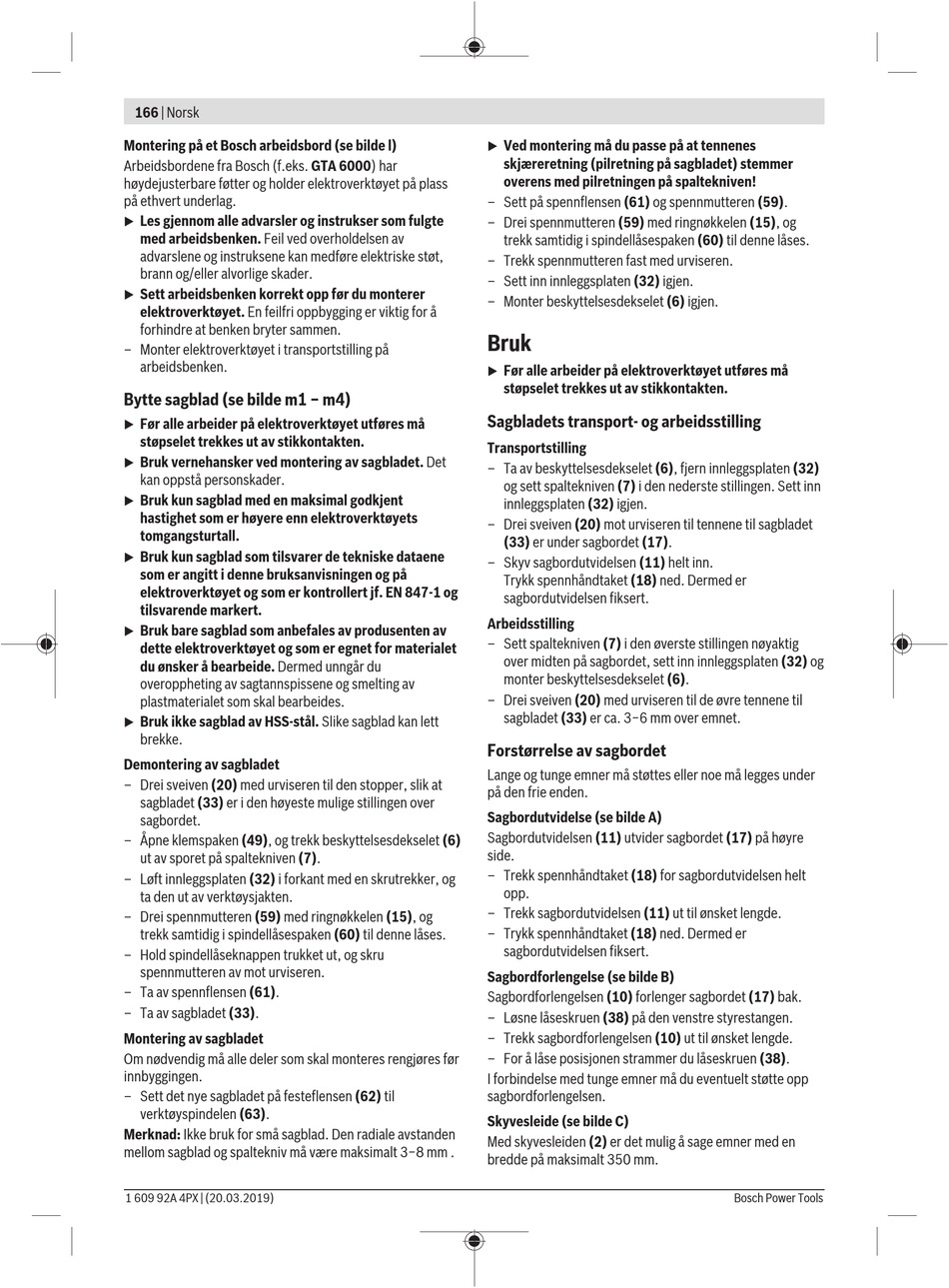

166 | Norsk
Montering på et Bosch arbeidsbord (se bilde l)
Arbeidsbordene fra Bosch (f.eks. GTA 6000) har
høydejusterbare føtter og holder elektroverktøyet på plass
på ethvert underlag.
Les gjennom alle advarsler og instrukser som fulgte
u
med arbeidsbenken. Feil ved overholdelsen av
advarslene og instruksene kan medføre elektriske støt,
brann og/eller alvorlige skader.
Sett arbeidsbenken korrekt opp før du monterer
u
elektroverktøyet. En feilfri oppbygging er viktig for å
forhindre at benken bryter sammen.
– Monter elektroverktøyet i transportstilling på
arbeidsbenken.
Bytte sagblad (se bilde m1 − m4)
Før alle arbeider på elektroverktøyet utføres må
u
støpselet trekkes ut av stikkontakten.
Bruk vernehansker ved montering av sagbladet. Det
u
kan oppstå personskader.
Bruk kun sagblad med en maksimal godkjent
u
hastighet som er høyere enn elektroverktøyets
tomgangsturtall.
Bruk kun sagblad som tilsvarer de tekniske dataene
u
som er angitt i denne bruksanvisningen og på
elektroverktøyet og som er kontrollert jf. EN 847‑1 og
tilsvarende markert.
Bruk bare sagblad som anbefales av produsenten av
u
dette elektroverktøyet og som er egnet for materialet
du ønsker å bearbeide. Dermed unngår du
overoppheting av sagtannspissene og smelting av
plastmaterialet som skal bearbeides.
Bruk ikke sagblad av HSS-stål. Slike sagblad kan lett
u
brekke.
Demontering av sagbladet
– Drei sveiven (20) med urviseren til den stopper, slik at
sagbladet (33) er i den høyeste mulige stillingen over
sagbordet.
– Åpne klemspaken (49), og trekk beskyttelsesdekselet (6)
ut av sporet på spaltekniven (7).
– Løft innleggsplaten (32) i forkant med en skrutrekker, og
ta den ut av verktøysjakten.
– Drei spennmutteren (59) med ringnøkkelen (15), og
trekk samtidig i spindellåsespaken (60) til denne låses.
– Hold spindellåseknappen trukket ut, og skru
spennmutteren av mot urviseren.
– Ta av spennflensen (61).
– Ta av sagbladet (33).
Montering av sagbladet
Om nødvendig må alle deler som skal monteres rengjøres før
innbyggingen.
– Sett det nye sagbladet på festeflensen (62) til
verktøyspindelen (63).
Merknad: Ikke bruk for små sagblad. Den radiale avstanden
mellom sagblad og spaltekniv må være maksimalt 3−8 mm .
1 609 92A 4PX | (20.03.2019)
Ved montering må du passe på at tennenes
u
skjæreretning (pilretning på sagbladet) stemmer
overens med pilretningen på spaltekniven!
– Sett på spennflensen (61) og spennmutteren (59).
– Drei spennmutteren (59) med ringnøkkelen (15), og
trekk samtidig i spindellåsespaken (60) til denne låses.
– Trekk spennmutteren fast med urviseren.
– Sett inn innleggsplaten (32) igjen.
– Monter beskyttelsesdekselet (6) igjen.
Bruk
Før alle arbeider på elektroverktøyet utføres må
u
støpselet trekkes ut av stikkontakten.
Sagbladets transport- og arbeidsstilling
Transportstilling
– Ta av beskyttelsesdekselet (6), fjern innleggsplaten (32)
og sett spaltekniven (7) i den nederste stillingen. Sett inn
innleggsplaten (32) igjen.
– Drei sveiven (20) mot urviseren til tennene til sagbladet
(33) er under sagbordet (17).
– Skyv sagbordutvidelsen (11) helt inn.
Trykk spennhåndtaket (18) ned. Dermed er
sagbordutvidelsen fiksert.
Arbeidsstilling
– Sett spaltekniven (7) i den øverste stillingen nøyaktig
over midten på sagbordet, sett inn innleggsplaten (32) og
monter beskyttelsesdekselet (6).
– Drei sveiven (20) med urviseren til de øvre tennene til
sagbladet (33) er ca. 3−6 mm over emnet.
Forstørrelse av sagbordet
Lange og tunge emner må støttes eller noe må legges under
på den frie enden.
Sagbordutvidelse (se bilde A)
Sagbordutvidelsen (11) utvider sagbordet (17) på høyre
side.
– Trekk spennhåndtaket (18) for sagbordutvidelsen helt
opp.
– Trekk sagbordutvidelsen (11) ut til ønsket lengde.
– Trykk spennhåndtaket (18) ned. Dermed er
sagbordutvidelsen fiksert.
Sagbordforlengelse (se bilde B)
Sagbordforlengelsen (10) forlenger sagbordet (17) bak.
– Løsne låseskruen (38) på den venstre styrestangen.
– Trekk sagbordforlengelsen (10) ut til ønsket lengde.
– For å låse posisjonen strammer du låseskruen (38).
I forbindelse med tunge emner må du eventuelt støtte opp
sagbordforlengelsen.
Skyvesleide (se bilde C)
Med skyvesleiden (2) er det mulig å sage emner med en
bredde på maksimalt 350 mm.
