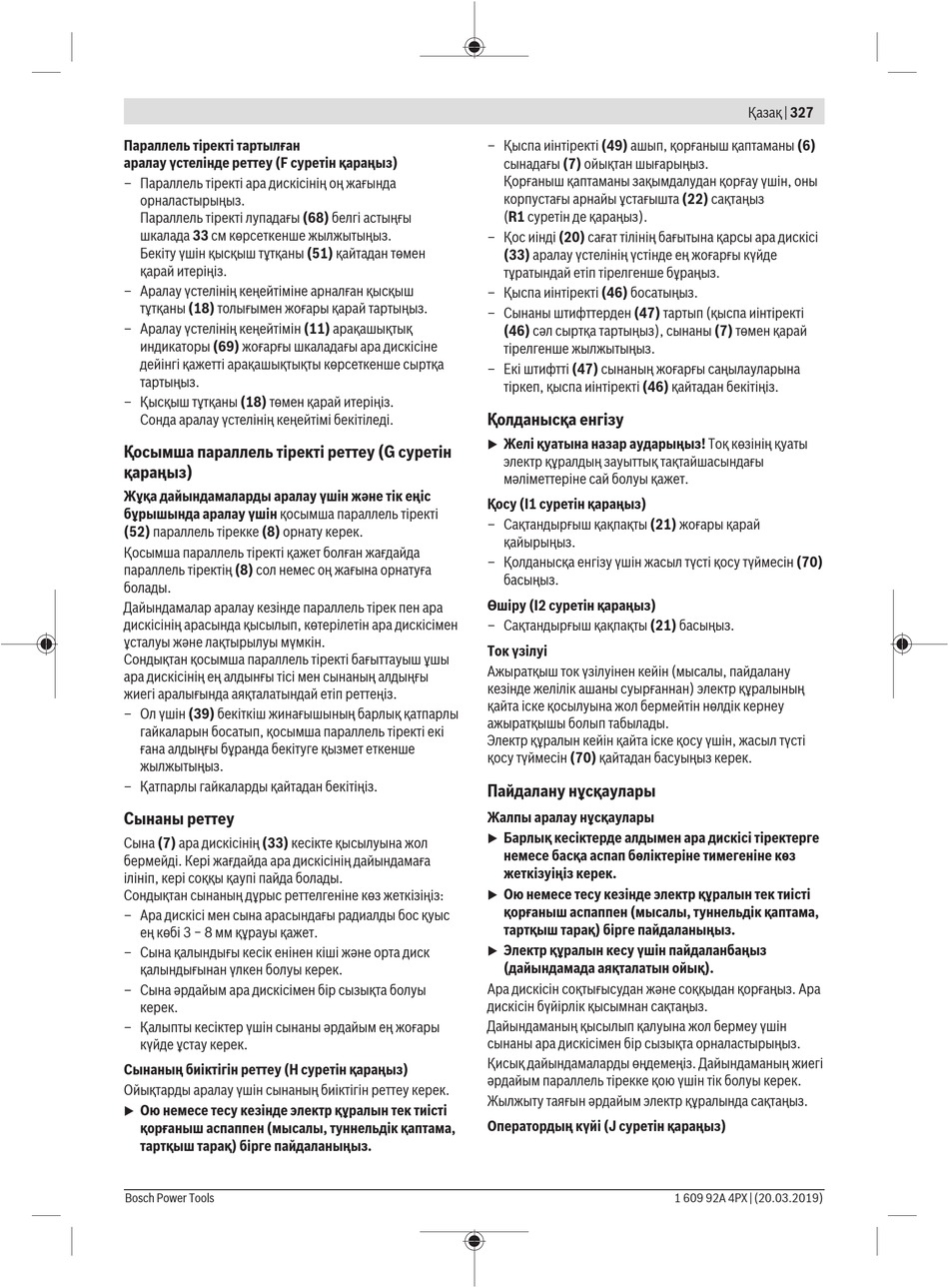

Параллель тіректі тартылған
аралау үстелінде реттеу (F суретін қараңыз)
– Параллель тіректі ара дискісінің оң жағында
орналастырыңыз.
Параллель тіректі лупадағы (68) белгі астыңғы
шкалада 33 см көрсеткенше жылжытыңыз.
Бекіту үшін қысқыш тұтқаны (51) қайтадан төмен
қарай итеріңіз.
– Аралау үстелінің кеңейтіміне арналған қысқыш
тұтқаны (18) толығымен жоғары қарай тартыңыз.
– Аралау үстелінің кеңейтімін (11) арақашықтық
индикаторы (69) жоғарғы шкаладағы ара дискісіне
дейінгі қажетті арақашықтықты көрсеткенше сыртқа
тартыңыз.
– Қысқыш тұтқаны (18) төмен қарай итеріңіз.
Сонда аралау үстелінің кеңейтімі бекітіледі.
Қосымша параллель тіректі реттеу (G суретін
қараңыз)
Жұқа дайындамаларды аралау үшін және тік еңіс
бұрышында аралау үшін қосымша параллель тіректі
(52) параллель тірекке (8) орнату керек.
Қосымша параллель тіректі қажет болған жағдайда
параллель тіректің (8) сол немес оң жағына орнатуға
болады.
Дайындамалар аралау кезінде параллель тірек пен ара
дискісінің арасында қысылып, көтерілетін ара дискісімен
ұсталуы және лақтырылуы мүмкін.
Сондықтан қосымша параллель тіректі бағыттауыш ұшы
ара дискісінің ең алдынғы тісі мен сынаның алдыңғы
жиегі аралығында аяқталатындай етіп реттеңіз.
– Ол үшін (39) бекіткіш жинағышының барлық қатпарлы
гайкаларын босатып, қосымша параллель тіректі екі
ғана алдыңғы бұранда бекітуге қызмет еткенше
жылжытыңыз.
– Қатпарлы гайкаларды қайтадан бекітіңіз.
Сынаны реттеу
Сына (7) ара дискісінің (33) кесікте қысылуына жол
бермейді. Кері жағдайда ара дискісінің дайындамаға
ілініп, кері соққы қаупі пайда болады.
Сондықтан сынаның дұрыс реттелгеніне көз жеткізіңіз:
– Ара дискісі мен сына арасындағы радиалды бос қуыс
ең көбі 3 − 8 мм құрауы қажет.
– Сына қалындығы кесік енінен кіші және орта диск
қалындығынан үлкен болуы керек.
– Сына әрдайым ара дискісімен бір сызықта болуы
керек.
– Қалыпты кесіктер үшін сынаны әрдайым ең жоғары
күйде ұстау керек.
Сынаның биіктігін реттеу (H суретін қараңыз)
Ойықтарды аралау үшін сынаның биіктігін реттеу керек.
Ою немесе тесу кезінде электр құралын тек тиісті
u
қорғаныш аспаппен (мысалы, туннельдік қаптама,
тартқыш тарақ) бірге пайдаланыңыз.
Bosch Power Tools
– Қыспа иінтіректі (49) ашып, қорғаныш қаптаманы (6)
сынадағы (7) ойықтан шығарыңыз.
Қорғаныш қаптаманы зақымдалудан қорғау үшін, оны
корпустағы арнайы ұстағышта (22) сақтаңыз
(R1 суретін де қараңыз).
– Қос иінді (20) сағат тілінің бағытына қарсы ара дискісі
(33) аралау үстелінің үстінде ең жоғарғы күйде
тұратындай етіп тірелгенше бұраңыз.
– Қыспа иінтіректі (46) босатыңыз.
– Сынаны штифттерден (47) тартып (қыспа иінтіректі
(46) сәл сыртқа тартыңыз), сынаны (7) төмен қарай
тірелгенше жылжытыңыз.
– Екі штифтті (47) сынаның жоғарғы саңылауларына
тіркеп, қыспа иінтіректі (46) қайтадан бекітіңіз.
Қолданысқа енгізу
Желі қуатына назар аударыңыз! Тоқ көзінің қуаты
u
электр құралдың зауыттық тақтайшасындағы
мәліметтеріне сай болуы қажет.
Қосу (I1 суретін қараңыз)
– Сақтандырғыш қақпақты (21) жоғары қарай
қайырыңыз.
– Қолданысқа енгізу үшін жасыл түсті қосу түймесін (70)
басыңыз.
Өшіру (I2 суретін қараңыз)
– Сақтандырғыш қақпақты (21) басыңыз.
Ток үзілуі
Ажыратқыш ток үзілуінен кейін (мысалы, пайдалану
кезінде желілік ашаны суырғаннан) электр құралының
қайта іске қосылуына жол бермейтін нөлдік кернеу
ажыратқышы болып табылады.
Электр құралын кейін қайта іске қосу үшін, жасыл түсті
қосу түймесін (70) қайтадан басуыңыз керек.
Пайдалану нұсқаулары
Жалпы аралау нұсқаулары
Барлық кесіктерде алдымен ара дискісі тіректерге
u
немесе басқа аспап бөліктеріне тимегеніне көз
жеткізуіңіз керек.
Ою немесе тесу кезінде электр құралын тек тиісті
u
қорғаныш аспаппен (мысалы, туннельдік қаптама,
тартқыш тарақ) бірге пайдаланыңыз.
Электр құралын кесу үшін пайдаланбаңыз
u
(дайындамада аяқталатын ойық).
Ара дискісін соқтығысудан және соққыдан қорғаңыз. Ара
дискісін бүйірлік қысымнан сақтаңыз.
Дайындаманың қысылып қалуына жол бермеу үшін
сынаны ара дискісімен бір сызықта орналастырыңыз.
Қисық дайындамаларды өңдемеңіз. Дайындаманың жиегі
әрдайым параллель тірекке қою үшін тік болуы керек.
Жылжыту таяғын әрдайым электр құралында сақтаңыз.
Оператордың күйі (J суретін қараңыз)
