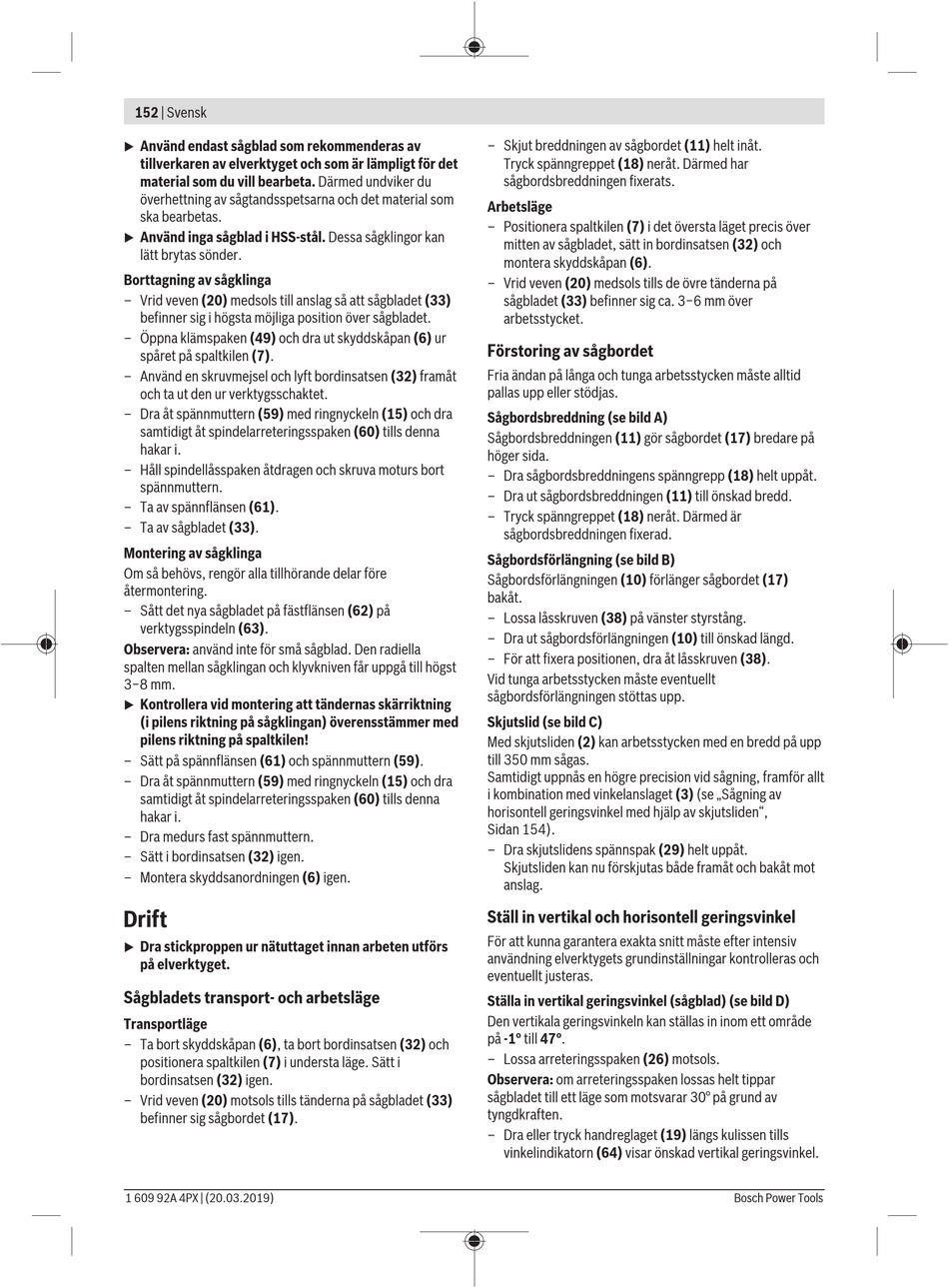

152 | Svensk
Använd endast sågblad som rekommenderas av
u
tillverkaren av elverktyget och som är lämpligt för det
material som du vill bearbeta. Därmed undviker du
överhettning av sågtandsspetsarna och det material som
ska bearbetas.
Använd inga sågblad i HSS-stål. Dessa sågklingor kan
u
lätt brytas sönder.
Borttagning av sågklinga
– Vrid veven (20) medsols till anslag så att sågbladet (33)
befinner sig i högsta möjliga position över sågbladet.
– Öppna klämspaken (49) och dra ut skyddskåpan (6) ur
spåret på spaltkilen (7).
– Använd en skruvmejsel och lyft bordinsatsen (32) framåt
och ta ut den ur verktygsschaktet.
– Dra åt spännmuttern (59) med ringnyckeln (15) och dra
samtidigt åt spindelarreteringsspaken (60) tills denna
hakar i.
– Håll spindellåsspaken åtdragen och skruva moturs bort
spännmuttern.
– Ta av spännflänsen (61).
– Ta av sågbladet (33).
Montering av sågklinga
Om så behövs, rengör alla tillhörande delar före
återmontering.
– Sått det nya sågbladet på fästflänsen (62) på
verktygsspindeln (63).
Observera: använd inte för små sågblad. Den radiella
spalten mellan sågklingan och klyvkniven får uppgå till högst
3−8 mm.
Kontrollera vid montering att tändernas skärriktning
u
(i pilens riktning på sågklingan) överensstämmer med
pilens riktning på spaltkilen!
– Sätt på spännflänsen (61) och spännmuttern (59).
– Dra åt spännmuttern (59) med ringnyckeln (15) och dra
samtidigt åt spindelarreteringsspaken (60) tills denna
hakar i.
– Dra medurs fast spännmuttern.
– Sätt i bordinsatsen (32) igen.
– Montera skyddsanordningen (6) igen.
Drift
Dra stickproppen ur nätuttaget innan arbeten utförs
u
på elverktyget.
Sågbladets transport- och arbetsläge
Transportläge
– Ta bort skyddskåpan (6), ta bort bordinsatsen (32) och
positionera spaltkilen (7) i understa läge. Sätt i
bordinsatsen (32) igen.
– Vrid veven (20) motsols tills tänderna på sågbladet (33)
befinner sig sågbordet (17).
1 609 92A 4PX | (20.03.2019)
– Skjut breddningen av sågbordet (11) helt inåt.
Tryck spänngreppet (18) neråt. Därmed har
sågbordsbreddningen fixerats.
Arbetsläge
– Positionera spaltkilen (7) i det översta läget precis över
mitten av sågbladet, sätt in bordinsatsen (32) och
montera skyddskåpan (6).
– Vrid veven (20) medsols tills de övre tänderna på
sågbladet (33) befinner sig ca. 3−6 mm över
arbetsstycket.
Förstoring av sågbordet
Fria ändan på långa och tunga arbetsstycken måste alltid
pallas upp eller stödjas.
Sågbordsbreddning (se bild A)
Sågbordsbreddningen (11) gör sågbordet (17) bredare på
höger sida.
– Dra sågbordsbreddningens spänngrepp (18) helt uppåt.
– Dra ut sågbordsbreddningen (11) till önskad bredd.
– Tryck spänngreppet (18) neråt. Därmed är
sågbordsbreddningen fixerad.
Sågbordsförlängning (se bild B)
Sågbordsförlängningen (10) förlänger sågbordet (17)
bakåt.
– Lossa låsskruven (38) på vänster styrstång.
– Dra ut sågbordsförlängningen (10) till önskad längd.
– För att fixera positionen, dra åt låsskruven (38).
Vid tunga arbetsstycken måste eventuellt
sågbordsförlängningen stöttas upp.
Skjutslid (se bild C)
Med skjutsliden (2) kan arbetsstycken med en bredd på upp
till 350 mm sågas.
Samtidigt uppnås en högre precision vid sågning, framför allt
i kombination med vinkelanslaget (3) (se „Sågning av
horisontell geringsvinkel med hjälp av skjutsliden",
Sidan 154).
– Dra skjutslidens spännspak (29) helt uppåt.
Skjutsliden kan nu förskjutas både framåt och bakåt mot
anslag.
Ställ in vertikal och horisontell geringsvinkel
För att kunna garantera exakta snitt måste efter intensiv
användning elverktygets grundinställningar kontrolleras och
eventuellt justeras.
Ställa in vertikal geringsvinkel (sågblad) (se bild D)
Den vertikala geringsvinkeln kan ställas in inom ett område
på -1° till 47°.
– Lossa arreteringsspaken (26) motsols.
Observera: om arreteringsspaken lossas helt tippar
sågbladet till ett läge som motsvarar 30° på grund av
tyngdkraften.
– Dra eller tryck handreglaget (19) längs kulissen tills
vinkelindikatorn (64) visar önskad vertikal geringsvinkel.
