4 Installation mécanique
4.1

Encombrements

Grille de fixation

Pour la fixation des appareils, nous recommandons le placement de la grille
perforée de trous taraudés M5 sur la plaque de montage. Le montage s'en
trouve simplifié. Les tailles d'appareil 1, 2, ... n peuvent ainsi être directement
juxtaposées.

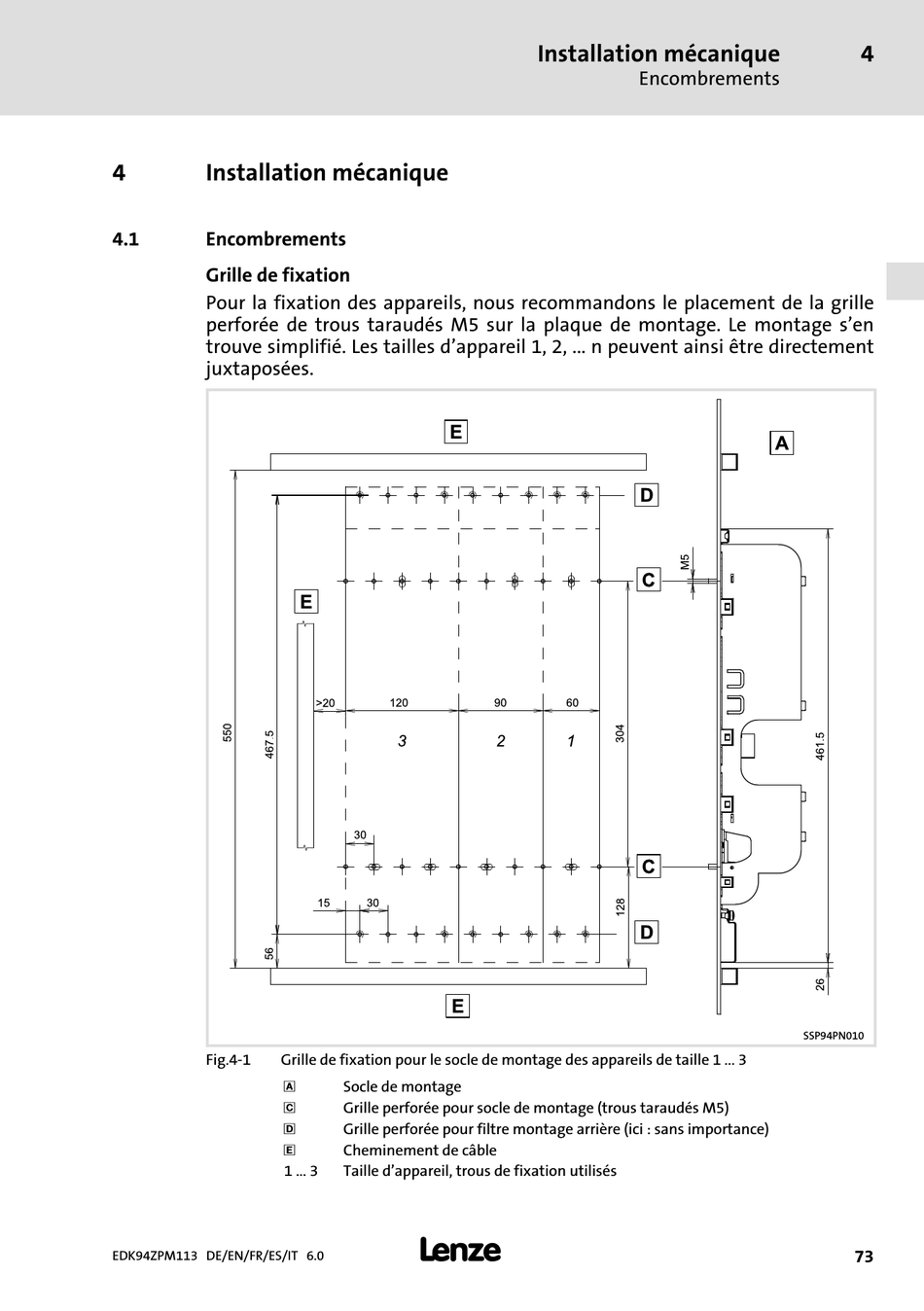

Fig.4−1 Grille de fixation pour le socle de montage des appareils de taille 1 ... 3
0
2
3
4
1 ... 3
EDK94ZPM113 DE/EN/FR/ES/IT 6.0
Socle de montage
Grille perforée pour socle de montage (trous taraudés M5)
Grille perforée pour filtre montage arrière (ici : sans importance)
Cheminement de câble
Taille d'appareil, trous de fixation utilisés
l
Installation mécanique
Encombrements
4
SSP94PN010
73
