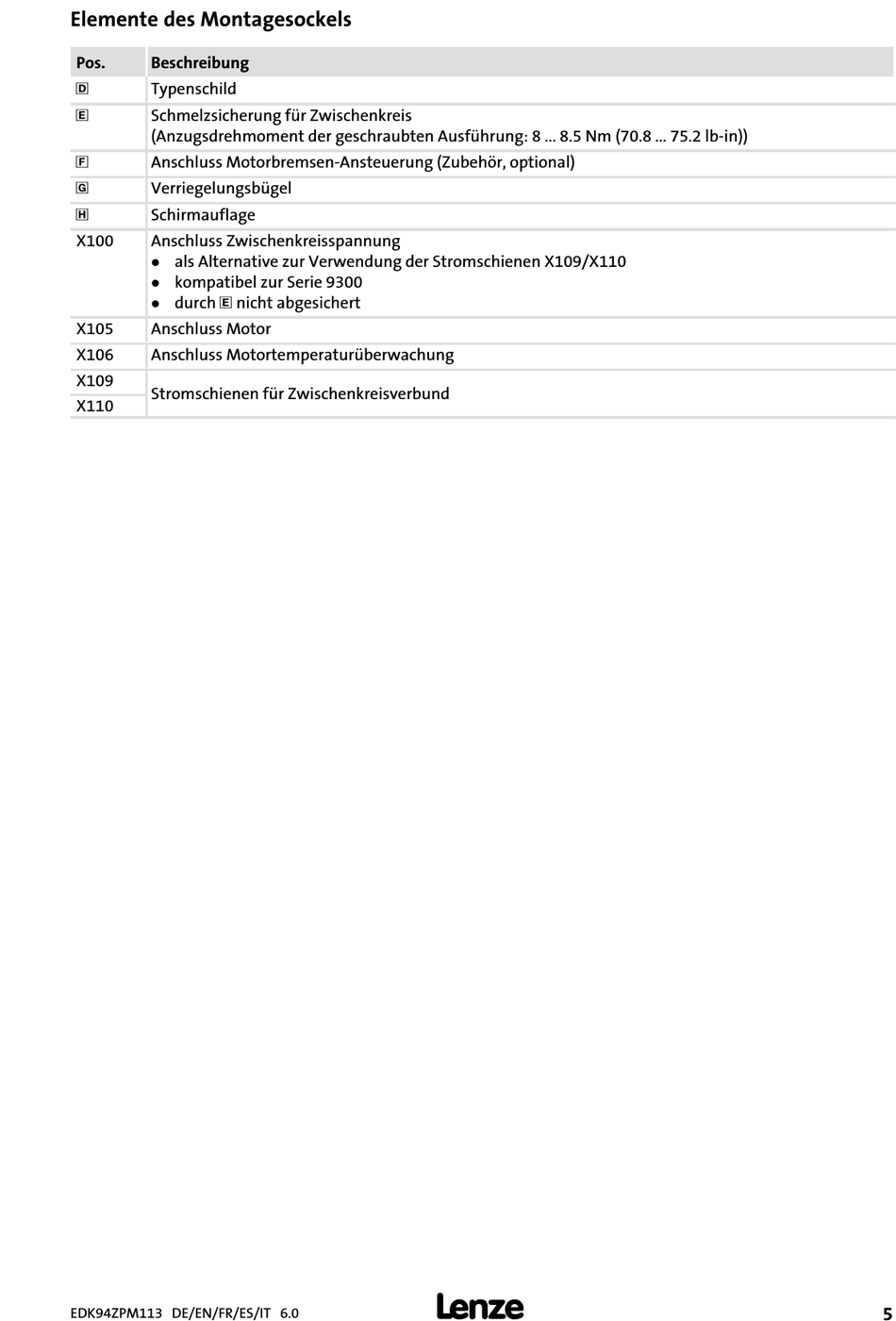

Elemente des Montagesockels
Pos. Beschreibung
3
Typenschild
4
Schmelzsicherung für Zwischenkreis
(Anzugsdrehmoment der geschraubten Ausführung: 8 ... 8.5 Nm (70.8 ... 75.2 lb−in))
5
Anschluss Motorbremsen−Ansteuerung (Zubehör, optional)
6
Verriegelungsbügel
7
Schirmauflage
X100 Anschluss Zwischenkreisspannung
als Alternative zur Verwendung der Stromschienen X109/X110
l
kompatibel zur Serie 9300
l
durch 4 nicht abgesichert
l
X105 Anschluss Motor
X106 Anschluss Motortemperaturüberwachung
X109
Stromschienen für Zwischenkreisverbund
X110
