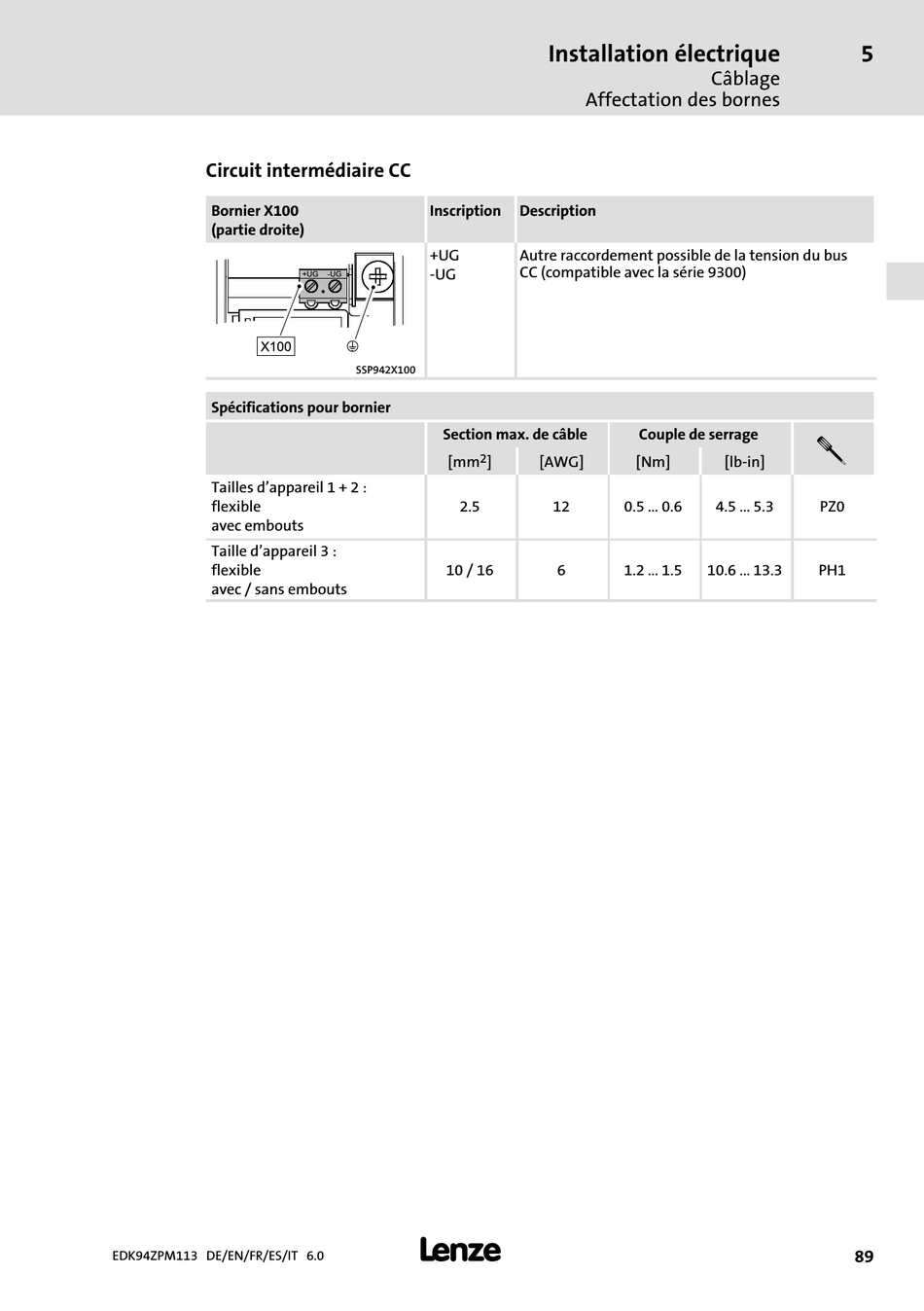

Lenze E94AZPM series Montageanleitung Seite 89

Circuit intermédiaire CC
Bornier X100
(partie droite)
Spécifications pour bornier
Tailles d'appareil 1 + 2 :
flexible
avec embouts
Taille d'appareil 3 :
flexible
avec / sans embouts
EDK94ZPM113 DE/EN/FR/ES/IT 6.0
Inscription Description
+UG Autre raccordement possible de la tension du bus
CC (compatible avec la série 9300)
−UG
SSP942X100
Section max. de câble
2
[mm ]
2.5
10 / 16
l
Installation électrique
Câblage
Affectation des bornes
Couple de serrage
[AWG] [Nm]
12 0.5 ... 0.6
6 1.2 ... 1.5 10.6 ... 13.3
5
!
[lb−in]
4.5 ... 5.3 PZ0
PH1
