4 Instalación mecánica
4.1

Dimensiones

Plantilla de sujeción
Para la fijación de los equipos recomendamos colocar un patrón de taladros
roscados M5 en la placa de montaje. Con esta preparación es muy fácil fijar los
equipos. De esta forma es posible colocar los tamaños de equipo 1, 2, ... n
directamente uno al lado del otro.

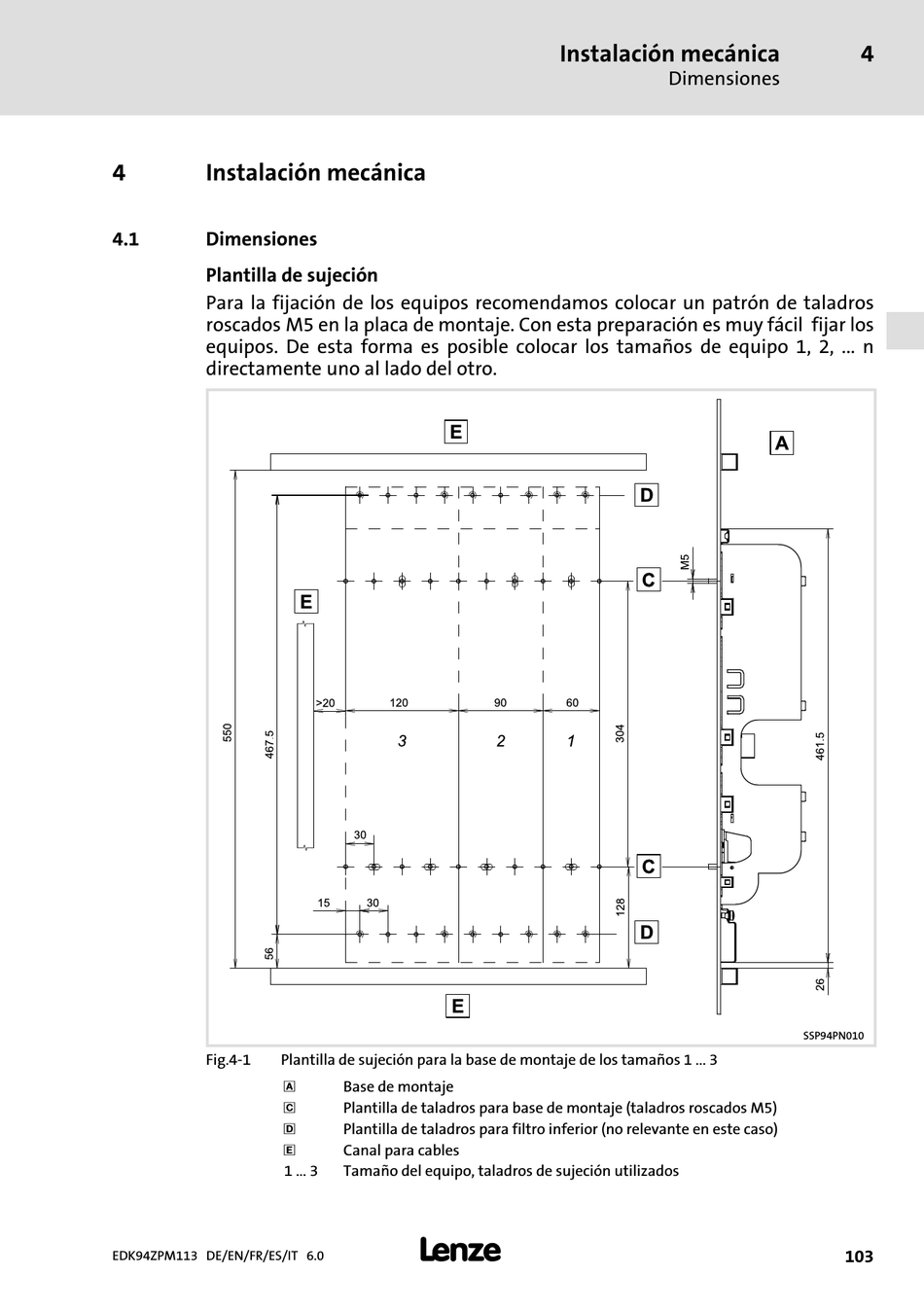

Fig.4−1 Plantilla de sujeción para la base de montaje de los tamaños 1 ... 3
0
2
3
4
1 ... 3
EDK94ZPM113 DE/EN/FR/ES/IT 6.0
Base de montaje
Plantilla de taladros para base de montaje (taladros roscados M5)
Plantilla de taladros para filtro inferior (no relevante en este caso)
Canal para cables
Tamaño del equipo, taladros de sujeción utilizados
l
Instalación mecánica
Dimensiones
4
SSP94PN010
103
