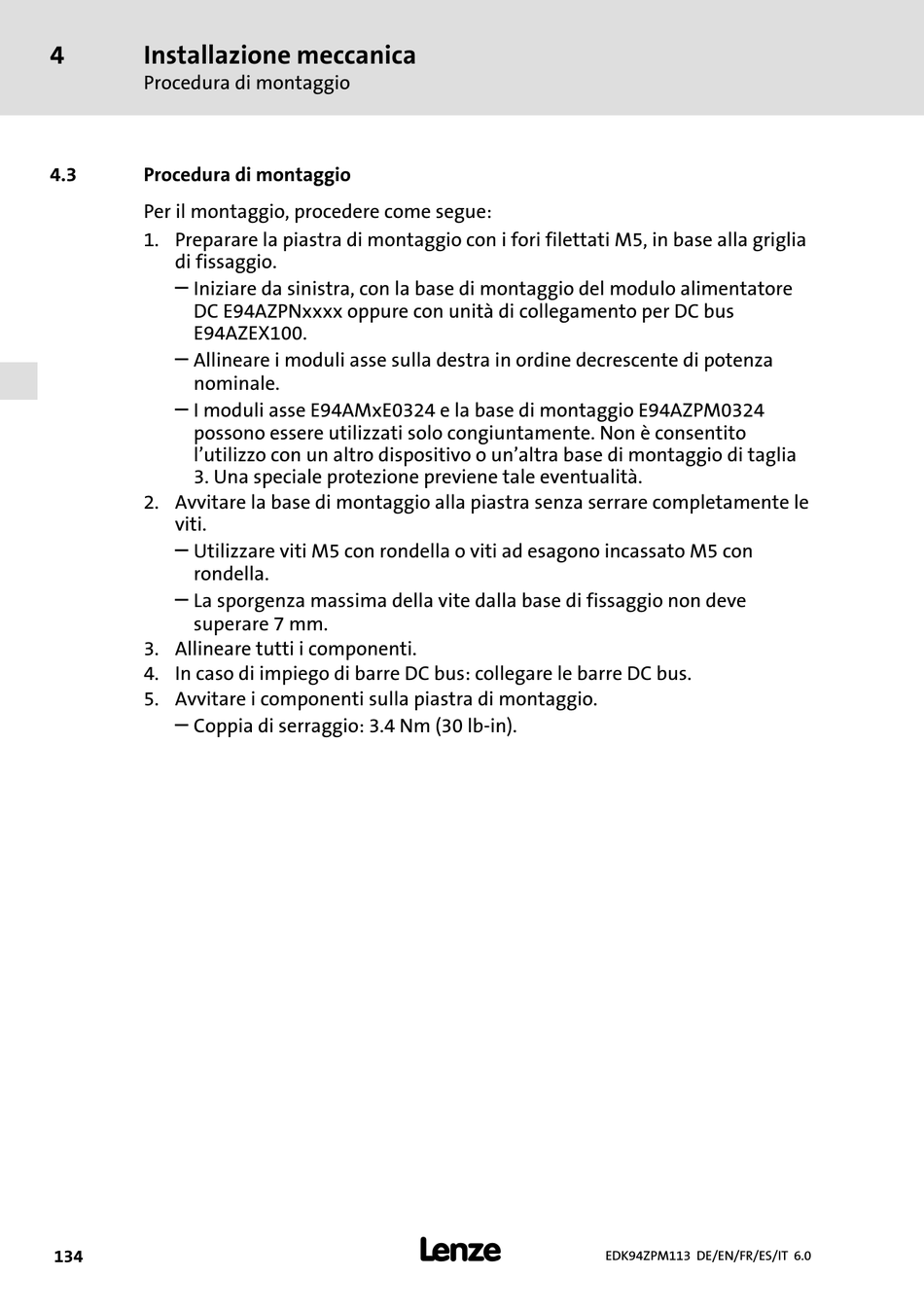

4 Installazione meccanica

Procedura di montaggio

4.3 Procedura di montaggio
Per il montaggio, procedere come segue:
1. Preparare la piastra di montaggio con i fori filettati M5, in base alla griglia
di fissaggio.
–
Iniziare da sinistra, con la base di montaggio del modulo alimentatore
DC E94AZPNxxxx oppure con unità di collegamento per DC bus
E94AZEX100.
–
Allineare i moduli asse sulla destra in ordine decrescente di potenza
nominale.
–
I moduli asse E94AMxE0324 e la base di montaggio E94AZPM0324
possono essere utilizzati solo congiuntamente. Non è consentito
l'utilizzo con un altro dispositivo o un'altra base di montaggio di taglia
3. Una speciale protezione previene tale eventualità.
2. Avvitare la base di montaggio alla piastra senza serrare completamente le
viti.
–
Utilizzare viti M5 con rondella o viti ad esagono incassato M5 con
rondella.
–
La sporgenza massima della vite dalla base di fissaggio non deve
superare 7 mm.
3. Allineare tutti i componenti.
4. In caso di impiego di barre DC bus: collegare le barre DC bus.
5. Avvitare i componenti sulla piastra di montaggio.
–
Coppia di serraggio: 3.4 Nm (30 lb−in).
