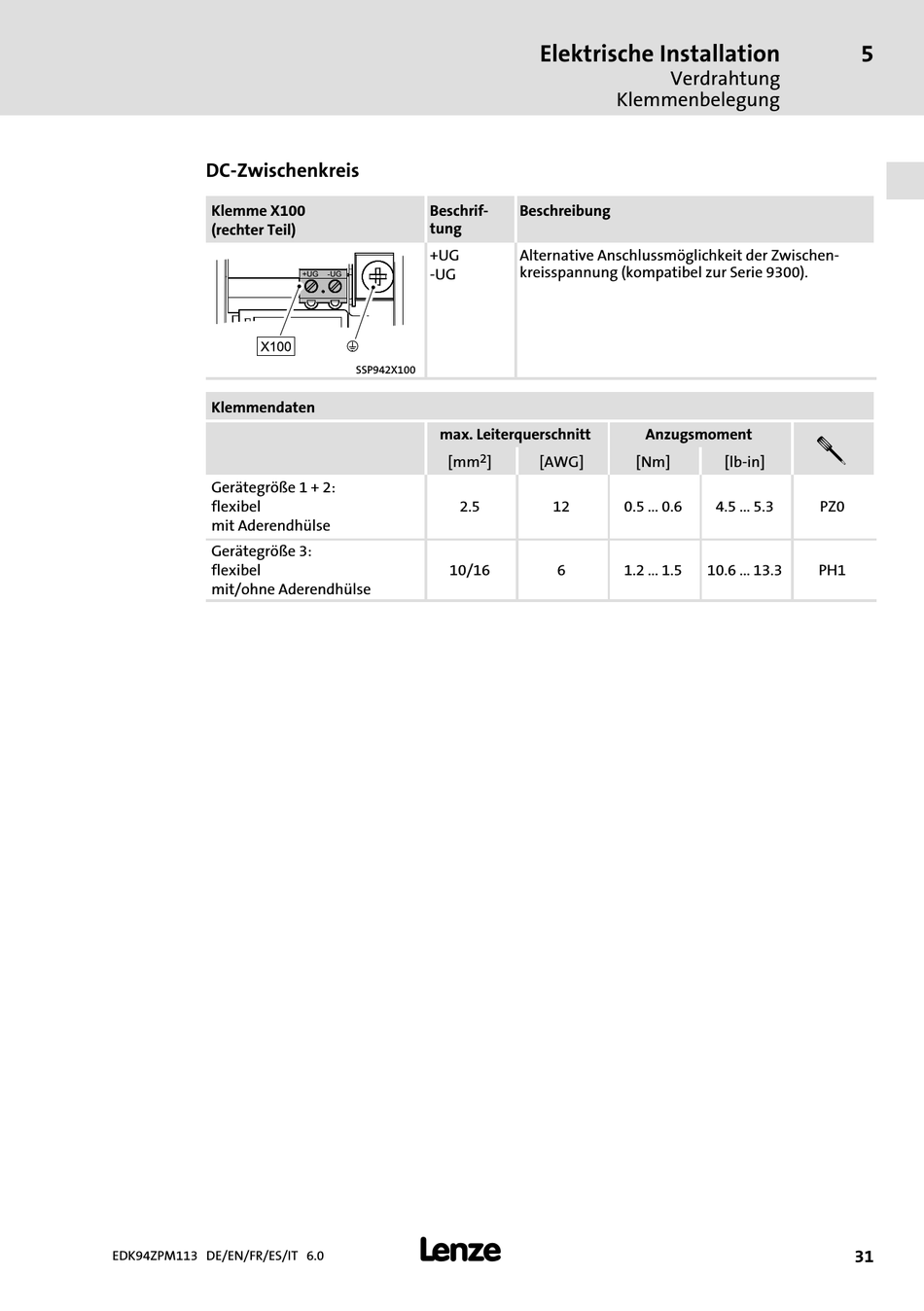

DC−Zwischenkreis
Klemme X100
(rechter Teil)
Klemmendaten
Gerätegröße 1 + 2:
flexibel
mit Aderendhülse
Gerätegröße 3:
flexibel
mit/ohne Aderendhülse
EDK94ZPM113 DE/EN/FR/ES/IT 6.0
Beschrif- Beschreibung
tung
+UG Alternative Anschlussmöglichkeit der Zwischen-
kreisspannung (kompatibel zur Serie 9300).
−UG
SSP942X100
max. Leiterquerschnitt
2
[mm ]
2.5
10/16
l
Elektrische Installation
Verdrahtung
Klemmenbelegung
Anzugsmoment
[AWG] [Nm]
12 0.5 ... 0.6
6 1.2 ... 1.5 10.6 ... 13.3
5
!
[lb−in]
4.5 ... 5.3 PZ0
PH1
