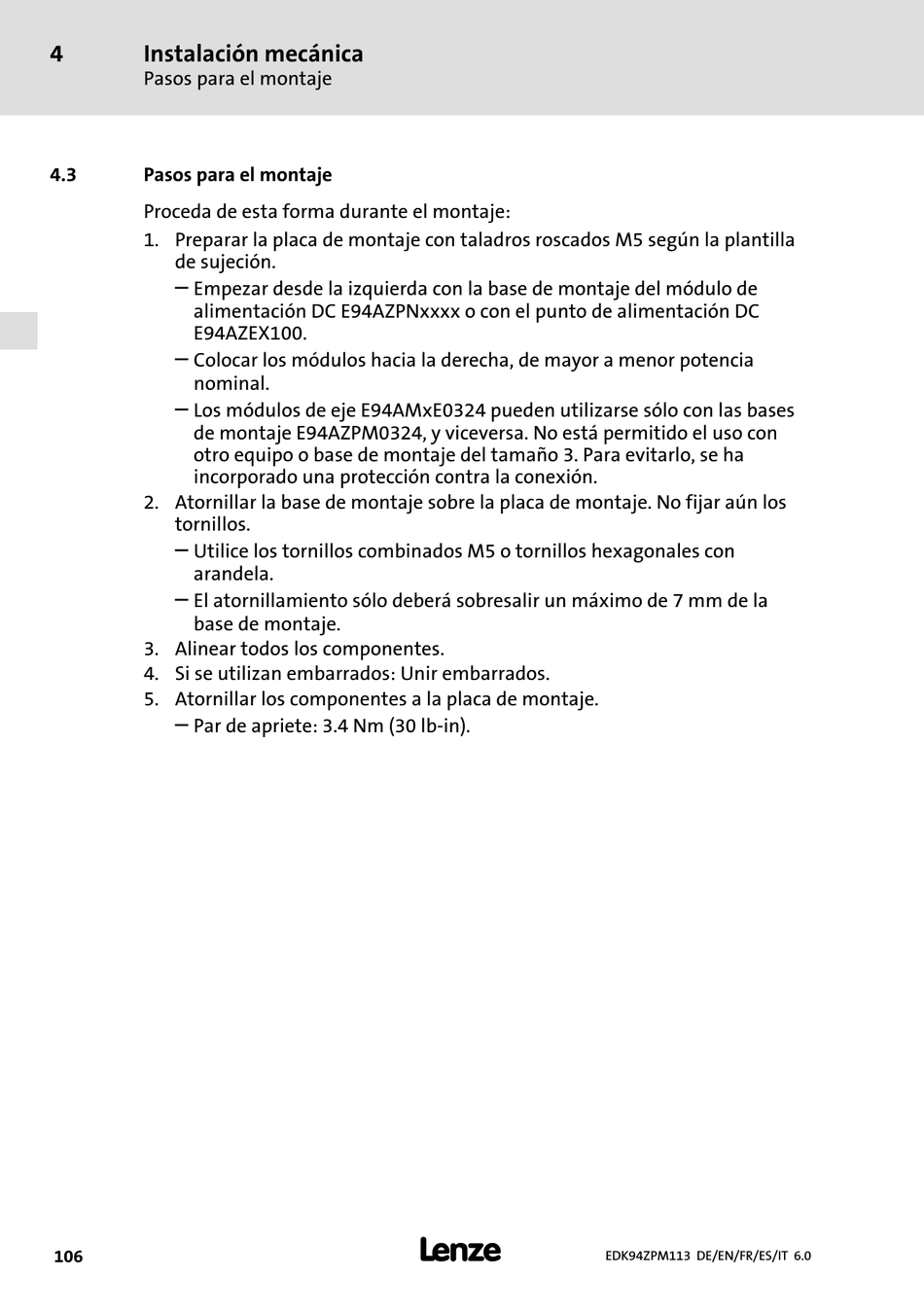

4 Instalación mecánica

Pasos para el montaje

4.3 Pasos para el montaje
Proceda de esta forma durante el montaje:
1. Preparar la placa de montaje con taladros roscados M5 según la plantilla
de sujeción.
–
Empezar desde la izquierda con la base de montaje del módulo de
alimentación DC E94AZPNxxxx o con el punto de alimentación DC
E94AZEX100.
–
Colocar los módulos hacia la derecha, de mayor a menor potencia
nominal.
–
Los módulos de eje E94AMxE0324 pueden utilizarse sólo con las bases
de montaje E94AZPM0324, y viceversa. No está permitido el uso con
otro equipo o base de montaje del tamaño 3. Para evitarlo, se ha
incorporado una protección contra la conexión.
2. Atornillar la base de montaje sobre la placa de montaje. No fijar aún los
tornillos.
–
Utilice los tornillos combinados M5 o tornillos hexagonales con
arandela.
–
El atornillamiento sólo deberá sobresalir un máximo de 7 mm de la
base de montaje.
3. Alinear todos los componentes.
4. Si se utilizan embarrados: Unir embarrados.
5. Atornillar los componentes a la placa de montaje.
–
Par de apriete: 3.4 Nm (30 lb−in).
