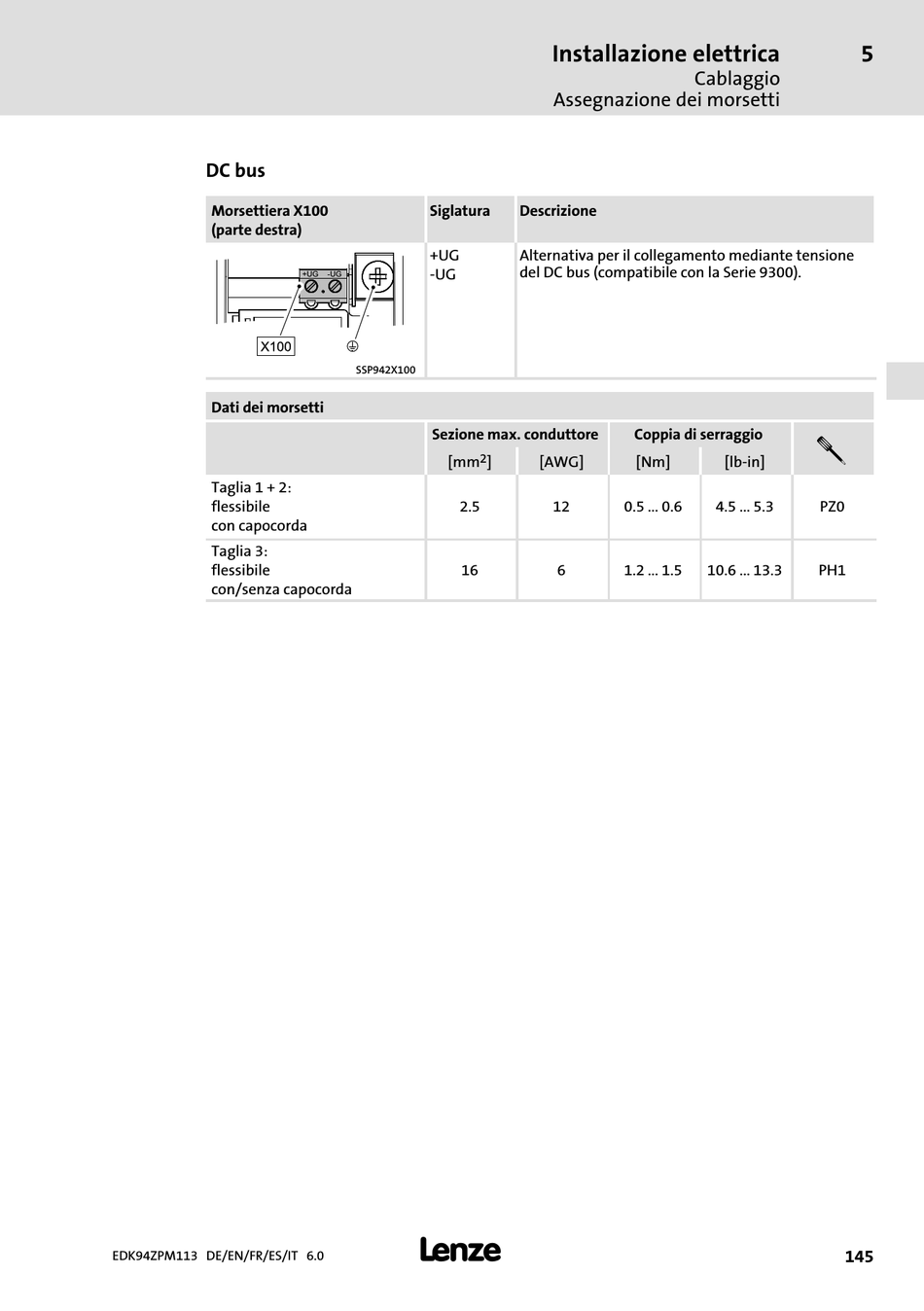

DC bus
Morsettiera X100
(parte destra)
Dati dei morsetti
Taglia 1 + 2:
flessibile
con capocorda
Taglia 3:
flessibile
con/senza capocorda
EDK94ZPM113 DE/EN/FR/ES/IT 6.0
Siglatura Descrizione
+UG Alternativa per il collegamento mediante tensione
del DC bus (compatibile con la Serie 9300).
−UG
SSP942X100
Sezione max. conduttore
2
[mm ]
2.5
16
l
Installazione elettrica
Cablaggio
Assegnazione dei morsetti
Coppia di serraggio
[AWG] [Nm]
12 0.5 ... 0.6
6 1.2 ... 1.5 10.6 ... 13.3
5
!
[lb−in]
4.5 ... 5.3 PZ0
PH1
