5.3.4

Assegnazione dei morsetti

I
Suggerimento:
Prima di innestare il modulo asse, completare il cablaggio della base
di montaggio. Con il modulo asse installato, i morsetti superiori
della base di montaggio non sono collegabili.
Rete IT
(
Stop!
Sovratensione nei componenti:
Nelle reti IT possono essere indotte sovratensioni eccessive se si
verificano dispersioni verso terra nell'impianto.
Possibili conseguenze:
Distruzione del dispositivo.
Misure di protezione:
In caso di collegamento dei dispositivi ad una rete IT, nella base di
montaggio è necessario separare il collegamento interno dei filtri a
terra.
1
2

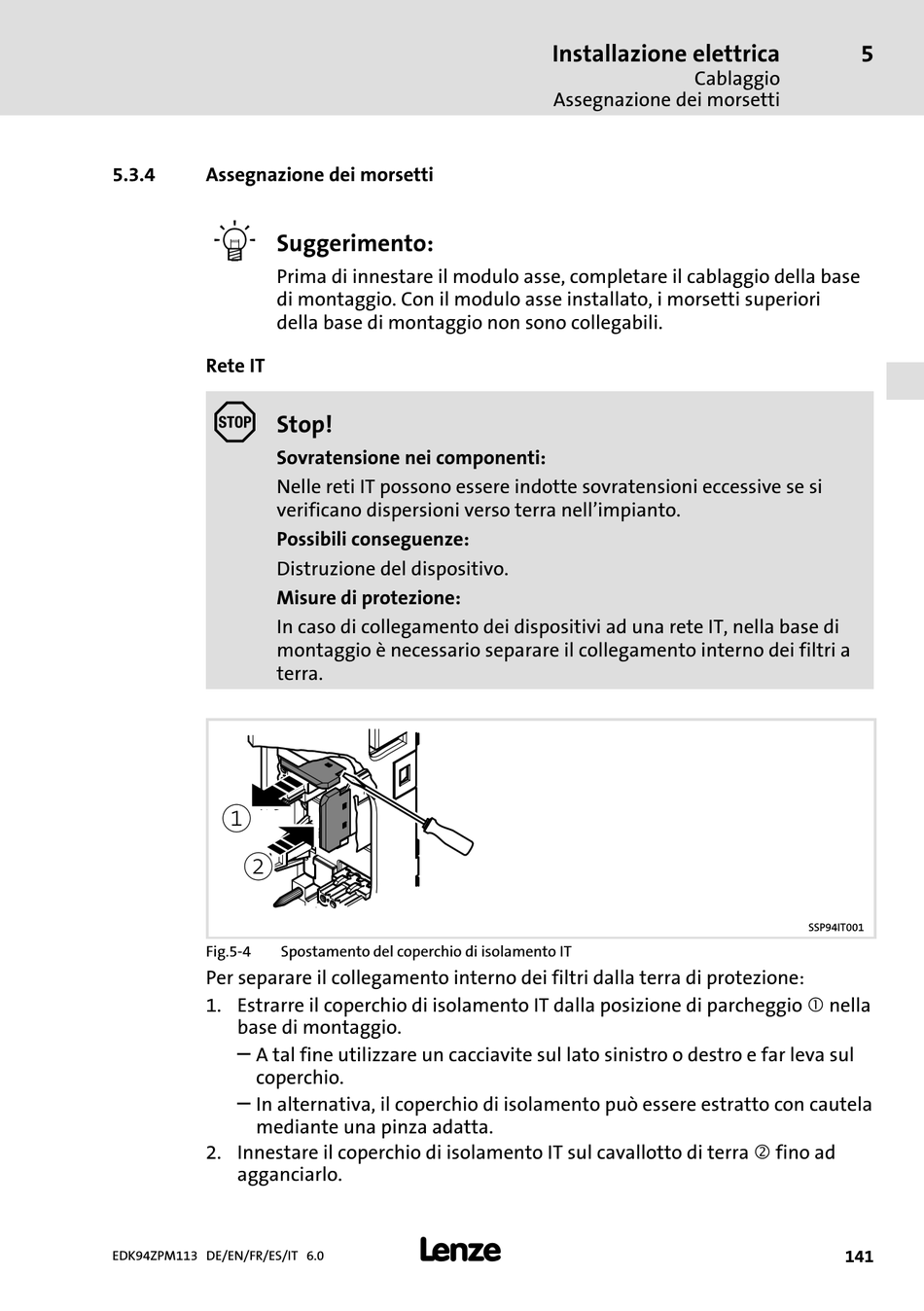

Fig.5−4 Spostamento del coperchio di isolamento IT
Per separare il collegamento interno dei filtri dalla terra di protezione:
1. Estrarre il coperchio di isolamento IT dalla posizione di parcheggio  nella
base di montaggio.
–
A tal fine utilizzare un cacciavite sul lato sinistro o destro e far leva sul
coperchio.
–
In alternativa, il coperchio di isolamento può essere estratto con cautela
mediante una pinza adatta.
2. Innestare il coperchio di isolamento IT sul cavallotto di terra ‚ fino ad
agganciarlo.
