Anschluss mit AVTA-Ventil
Der Anschluss sichert zusammen mit einer korrekten Feuerung die optimale Ausnutzung des Wasserkes-
sels des Ofens. Durch die Verwendung eines AVTA-Ventils 50–90°C wird eine Abgangs-temperatur
von 70–75°C gewährleistet und somit wird Kondenswasser auf dem Kessel vermeidet. Dies sichert
eine längere Lebensdauer des Wassertanks bezüglich Korrosion ab. Gleichzeitig wird eine bessere
Nachverbrennung gesichert, da das Feuer nicht zu hart heruntergekühlt wird.

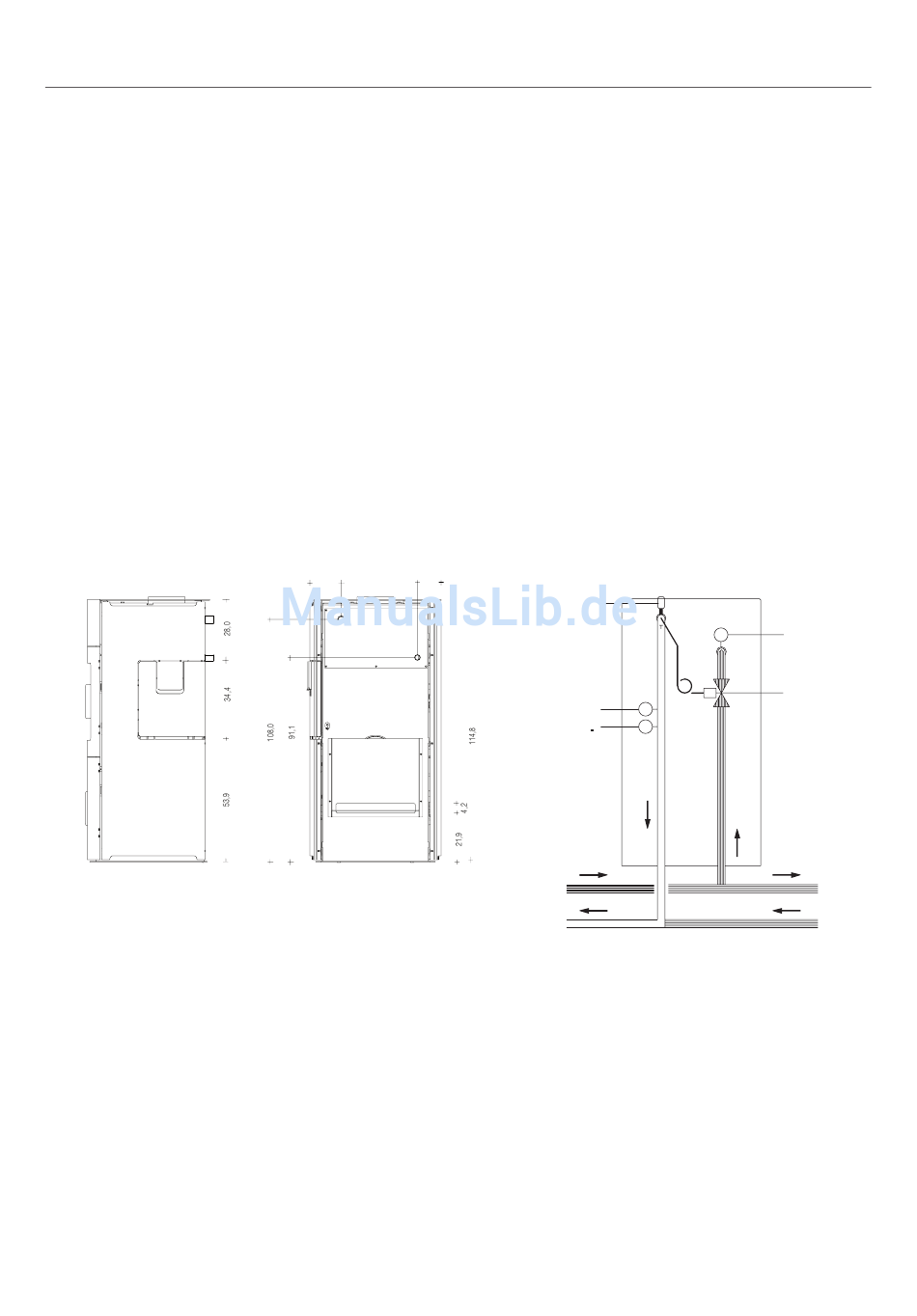

Das AVTA-Ventil wird auf das Rohr für den Zugangstutzen des Ofens (1) und mit dem Sensor durch
ein 1" Kreuz in den Wasserkessel des Ofens durch den Abgangstutzen (2) montiert. Das Ventil muss
nach den Anweisungen der Fabrik montiert werden.
Es ist verboten und gefährlich, die Sicherheitsleitung mit einem Hahn, einer Pumpe oder
ähnlichem zu sperren.
1. Zugangstutzen 3/4"
2. Abgangstutzen 1"
11,0
14,0 33,5
2.
1.
5,4 34 8,3
A. Vorlaufleitung
B. Rücklaufleitung und Sicherheitsleitung des Kaminofens mit
Verbindung zum offenen Ausdehnungsgefäß
C. AVTA-Ventil 50
D. Automatischer Luftauslass
E. Thermometer
F. Eventuelles Manometer
15
D.
2.
E.
T
F.
M
A.
B.
90°C. Öffnet bei steigender Temperatur
–
E.
T
1.
C.
