Alleinheizung

Brauchwasser und Raumerwärmung
HWAM Elements kann an ein automatisch wirkendes Wechselventil angeschlossen werden und an
eine KP77 Thermostat, um die Pumpen in Betrieb zu setzen. Die Anlage bewertet zuerst das warme
Brauchwasser. Danach wird der Heizkörperkreis für die Raumerwärmung eingetragen. Das Konvek-
tionssystem des Ofens gibt aber schnell Wärme zu den Räumen ab.
Die beste Wirkung wird erreicht, wenn die überschüssige Wärme zu Bodenwärme gewechselt wird.
Die Fussböden wirken als einen Wärmelager, der langsam die Wärme an die Räume abgibt. Das Wech-
selventil zusichert, dass der Wassertank im HWAM Elements immer über 50°C ist. Dieses ergibt eine
bessere Verbrennung und damit eine höhere Wirkungsgrad.

Funktion

Wenn im Kaminofen geheizt wird, registriert der Thermostat (T), der einen Sensor (F3) im Abgangss-
tutzen des Kaminofens hat, eine höhere Temperatur (über 60°C) und setzt die Umwälzpumpe in
Betrieb. Die Wechslerspirale im Kombigefäß erhitzt nach kurzer Feuerzeit das wärme Brauchwasser.
Wenn das Rücklaufwasser des Kombigefäßes die Einstellung für das Wechselventil übersteigt (M1),
wechselt der Zugang allmählich von (+) zu (-). Damit wird der Heizkörperkreis in der Aufwärmung
eingetragen. Der Bodenwärmekreis wird von einem Thermoventil (VT) gesteuert, der sichert, dass
die Bodenwärme nicht überhitzt wird.
Wenn der Kaminofen brennt aus, wird der KP77 Thermostat die Pumpe bei 50–55°C ausschalten.
Damit haltet der Kreislauf inne, bevor die Temperatur so niedrig wie der elektrische Heizstab ist,
etwa 40°C.

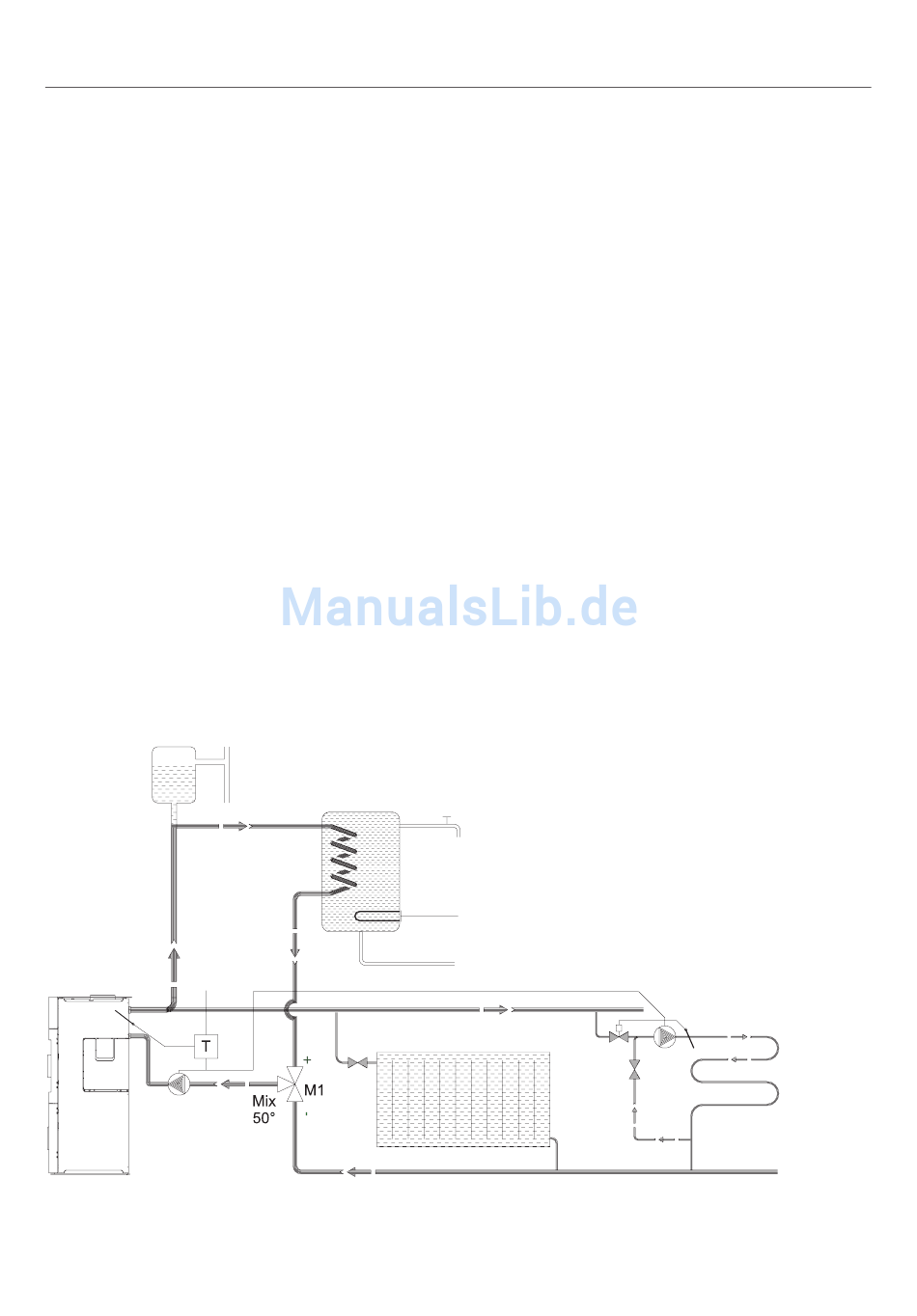

Grundsatzskizze für Alleinheizung mit HWAM Elements und Mix-Ventil
Offener
Expansions-
behälter
Kaminofenkreis
HWAM
Elements
220V
F3
2
Warm-
wasserboiler
Warmes
Brauchwasser
Elektrischer
Heizstab
Frischwasser-
Zuführung
Heizkörper
Heizkörperkreis
16
T: Thermostat
M1: Wechselventil
VT: Thermostatventil
VT
Fussbodenheizung
Fussboden-
heizungskreis
