Collegamento con valvola AVTA automatica
Oltre a una corretta accensione, il collegamento garantisce lo sfruttamento ottimale della caldaia
della stufa.
L'uso di una valvola AVTA Danfoss 50 − 90°C garantisce una temperatura di uscita dell'acqua dal serba-
toio di 70 − 75°C e quindi evita gli accumuli di condensa nel serbatoio stesso. In tal modo si prolunga
la durata del serbatoio proteggendolo dalla corrosione e, al tempo stesso, si ottiene una migliore
post-combustione ritardando l'estinzione della fiamma.

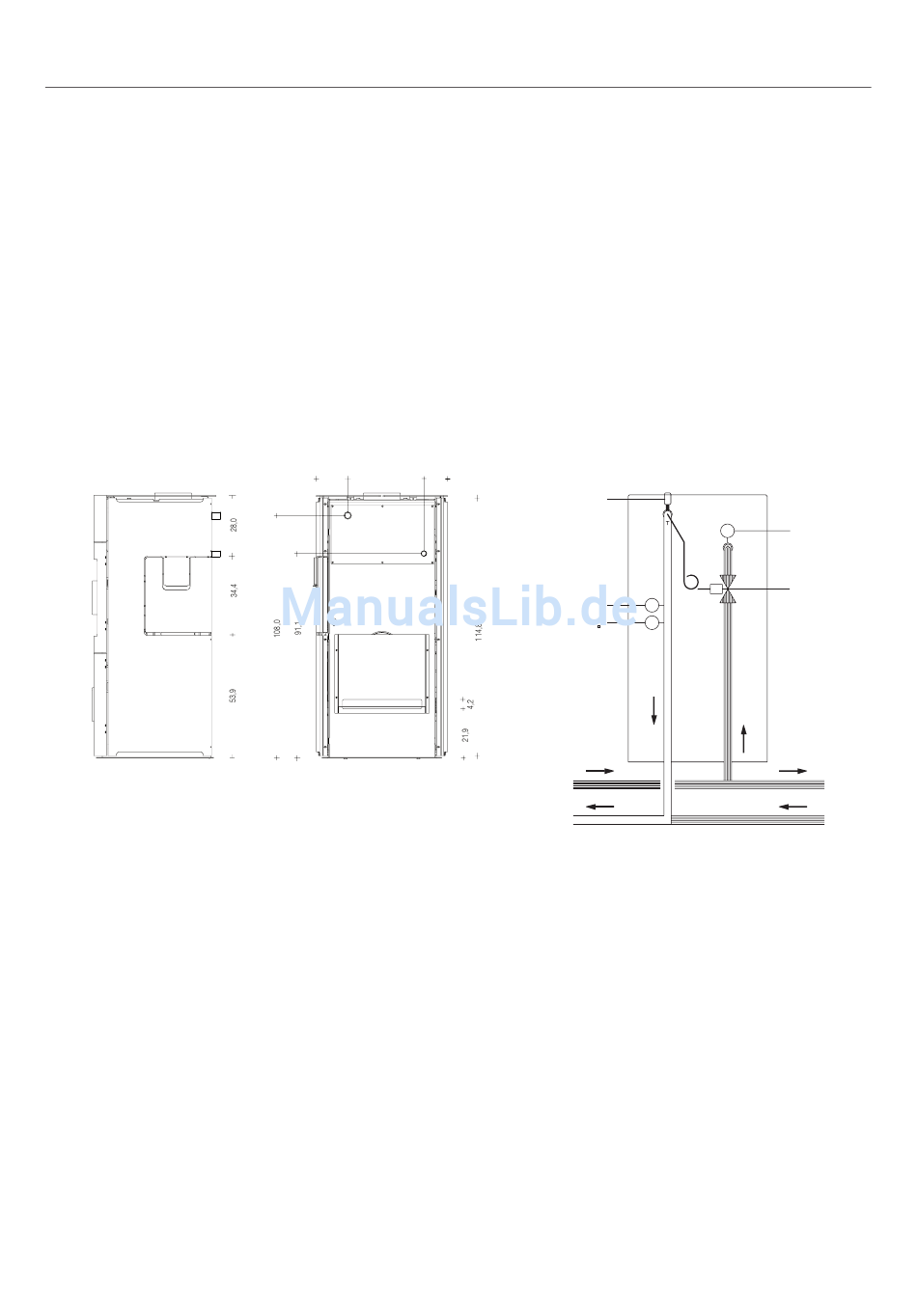

La valvola AVTA si monta sul tubo del raccordo di mandata (1) con il sensore attraverso un giunto a
croce da 1" all'interno del serbatoio tramite il raccordo di uscita (2). Per montare la valvola, seguire
le istruzioni del produttore.
È pericoloso e pertanto proibito interrompere il collegamento di sicurezza con rubinetti,
pompe o simili.
1. Mandata, raccordo da 3/4"
2. Uscita, raccordo da 1"
11,0
14,0 33,5
2.
1.
5,4 34 8,3
A. Condotto flusso
B. Collegamento di ritorno e di sicurezza, con raccordo per
la camera di espansione aperta
C. Valvola AVTA. Si apre in caso di aumento della temper-
atura oltre 50°C
D. Sfiato automatico dell'aria
E. Termometro
F. Eventuale manometro
6
D.
2.
T
E.
T
F.
M
A.
B.
E.
1.
C.
