Riscaldamento totale
Acqua corrente e riscaldamento domestico
La stufa HWAM Elements può essere collegata a una valvola di miscelazione automatica e a un ter-
mostato KP77 per avviare le pompe. L'impianto dà la priorità al riscaldamento dell'acqua corrente.
Quindi entra in funzione il circuito del radiatore per il riscaldamento domestico. Il sistema a convezione
della stufa tuttavia irradia velocemente il proprio calore nella stanza. Per ottenere risultati ottimali,
convogliare il calore in eccesso verso l'impianto di riscaldamento del pavimento. Il pavimento infatti
funziona come un magazzino di calore che lo rilascia gradualmente nelle stanze. La valvola di miscelazione
fa sì che il serbatoio dell'acqua di HWAM Elements abbia costantemente una temperatura superiore
a 50°C. Questo garantisce una migliore combustione e quindi una maggiore efficienza.
Funzionamento
All'accensione della stufa, il termostato (T), dotato di sensore (F3) in corrispondenza del raccordo
di uscita, registra una temperatura più elevata (superiore a 60°C) e avvia la pompa di circolazione.
La bobina dello scambiatore della cisterna è in grado, dopo poco tempo dall'accensione, di riscaldare
l'acqua per uso domestico. Quando l'acqua di ritorno dalla cisterna supera l'impostazione della val-
vola di miscelazione (M1), l'apporto cambia da (+) a (-). In tal modo entra in funzione il circuito del
radiatore. Il circuito di riscaldamento del pavimento è regolato da una valvola termica (VT), che evita
il surriscaldamento del sistema.
Quando la combustione si esaurisce, il termostato KP77 blocca la pompa a 50 − 55°C. In tal modo
anche il circuito si arresta prima che la temperatura raggiunga circa 40°C.

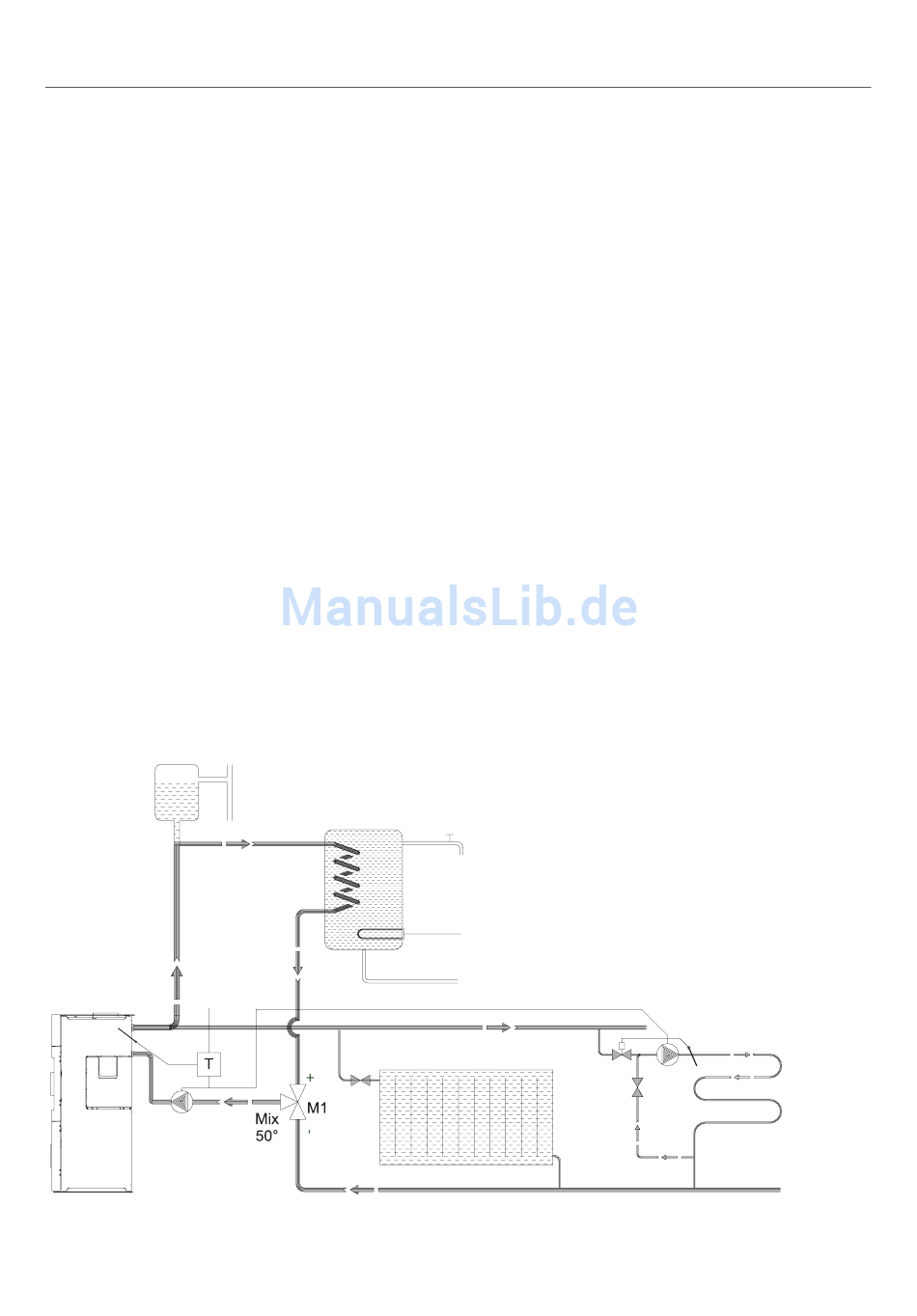

Schema di funzionamento del riscaldamento totale
Vaso
d'espansione
aperto
Circuito della
stufa
HWAM
Elements 220V
F3
Serbatoio
dell'acqua calda
Uscita acqua calda
Elemento elettrico
Apporto acqua fredda
Radiatore
Circuito del radiatore
7
T: Termostato KP77
M1: AT valvola di miscelazione
VT: Valvola del termostato
Pompa
VT
Serpentine per pavimento
Circuito di
riscaldamento del
pavimento
