Chauffage intégral
Eau domestique et chauffage ambiant
HWAM Elements peut être branché à une vanne de mélange automatique et à un thermostat KP77
pour le démarrage des pompes. L'installation donne priorité à l'eau chaude domestique. Le circuit de
radiateurs est ensuite inclus pour le chauffage ambiant. Cependant, le système de convection du poêle
dégage rapidement de la chaleur dans la pièce. Un fonctionnement optimal est obtenu par transfert du
surplus calorifique vers le chauffage au sol. Le sol fonctionne comme une couche chauffante dégageant
lentement la chaleur dans la pièce. La vanne de mélange assure que le réservoir d'eau de HWAM
Elements dépasse toujours 50ºC. La combustion est alors meilleure et le rendement plus élevé.
Fonctionnement
Quand le poêle est allumé, le thermostat (T) relié à un capteur (F3) sur le raccord d'évacuation du
poêle, enregistre une température plus élevée (plus de 60ºC) et démarre la pompe de circulation.
La spirale de transfert dans le conteneur combiné réchauffe l'eau domestique, après un chauffage
rapide. Quand l'eau de retour en provenance du conteneur combiné dépasse le réglage de la vanne
de mélange (M), l'accès passe de plus (+) à moins (-). Le circuit de radiateurs est alors inclus dans le
réchauffement. Le circuit de chauffage au sol est contrôlé par une vanne thermostatique (VT) qui le
protège contre la surchauffe.
Quand le poêle ne brûle plus, le thermostat KP77 ferme la pompe entre 50 et 55ºC. La circulation du
circuit est alors interrompue avant que la température descende à env. 40ºC au thermocouple.

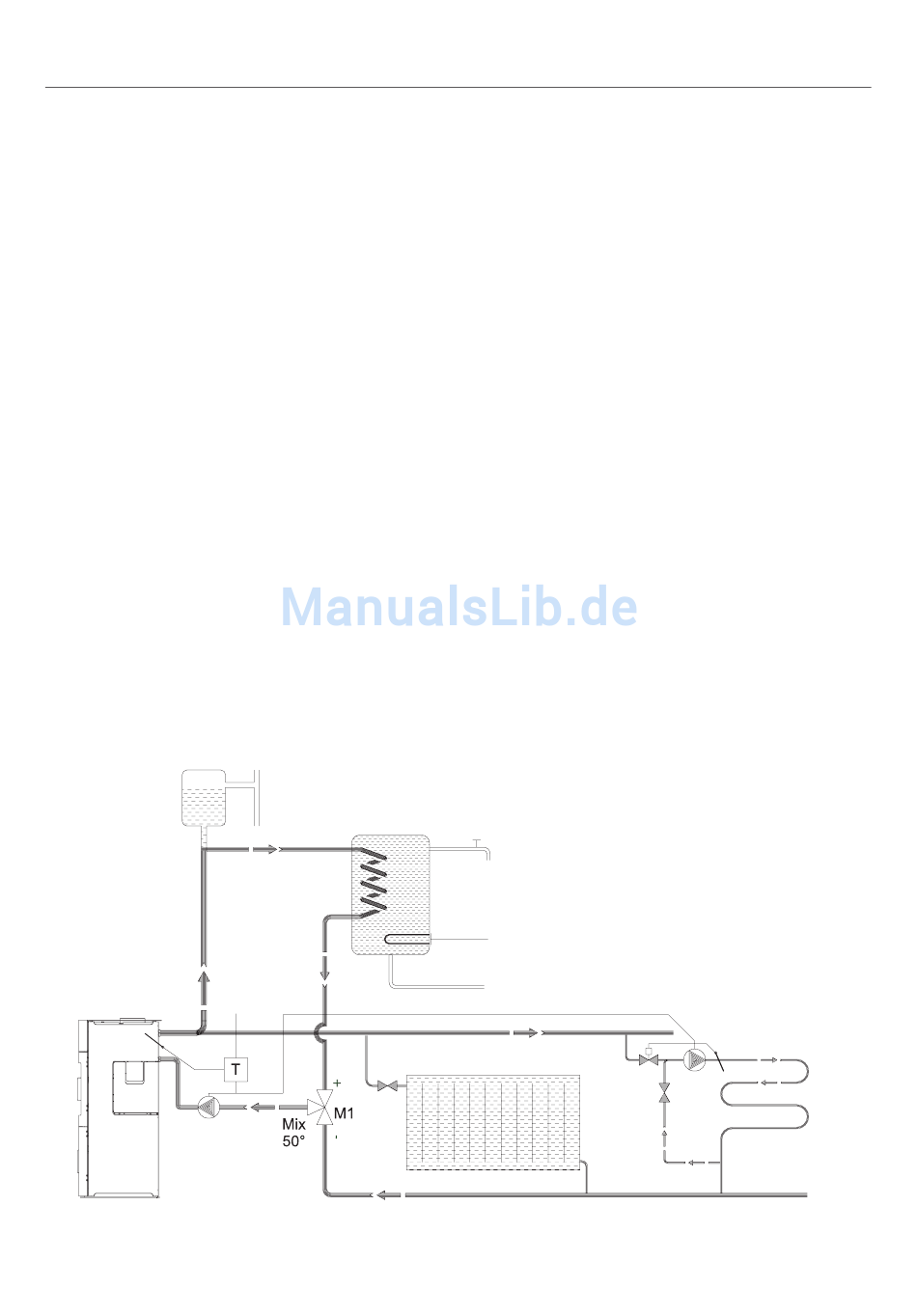

Schéma de fonctionnement du chauffage intégral
Réservoir
d'expansion
ouvert
HWAM
Elements
F3
Boiler d'eau
chaude
Circuit poêle
à bois
220V
Circuit de radiateur
Evacuation l'eau chaude
Cartouche chauffante électrique
Entrée l'eau froide
Radiateur
8
T: Thermostat KP77
M1: Vanne de mélange AT
VT: Vanne thermostatique
Pompe
VT
Chauffage au sol
Circuit chauffage
au sol
