Raccordement avec une vanne AVTA
Le branchement assure, avec une combustion correcte, une exploitation optimale de la chaudière
du poêle. En utilisant une vanne thermostatique type Danfoss AVTA 50 − 90°C, on peut assurer une
température de sortie du conteneur d'eau du poêle de 70 à 75ºC et éviter ainsi la condensation
d'eau sur le réservoir. En évitant la corrosion, on assure ainsi au réservoir une plus grande longévité.
La combustion est aussi meilleure puisque le feu ne refroidit pas trop brusquement.

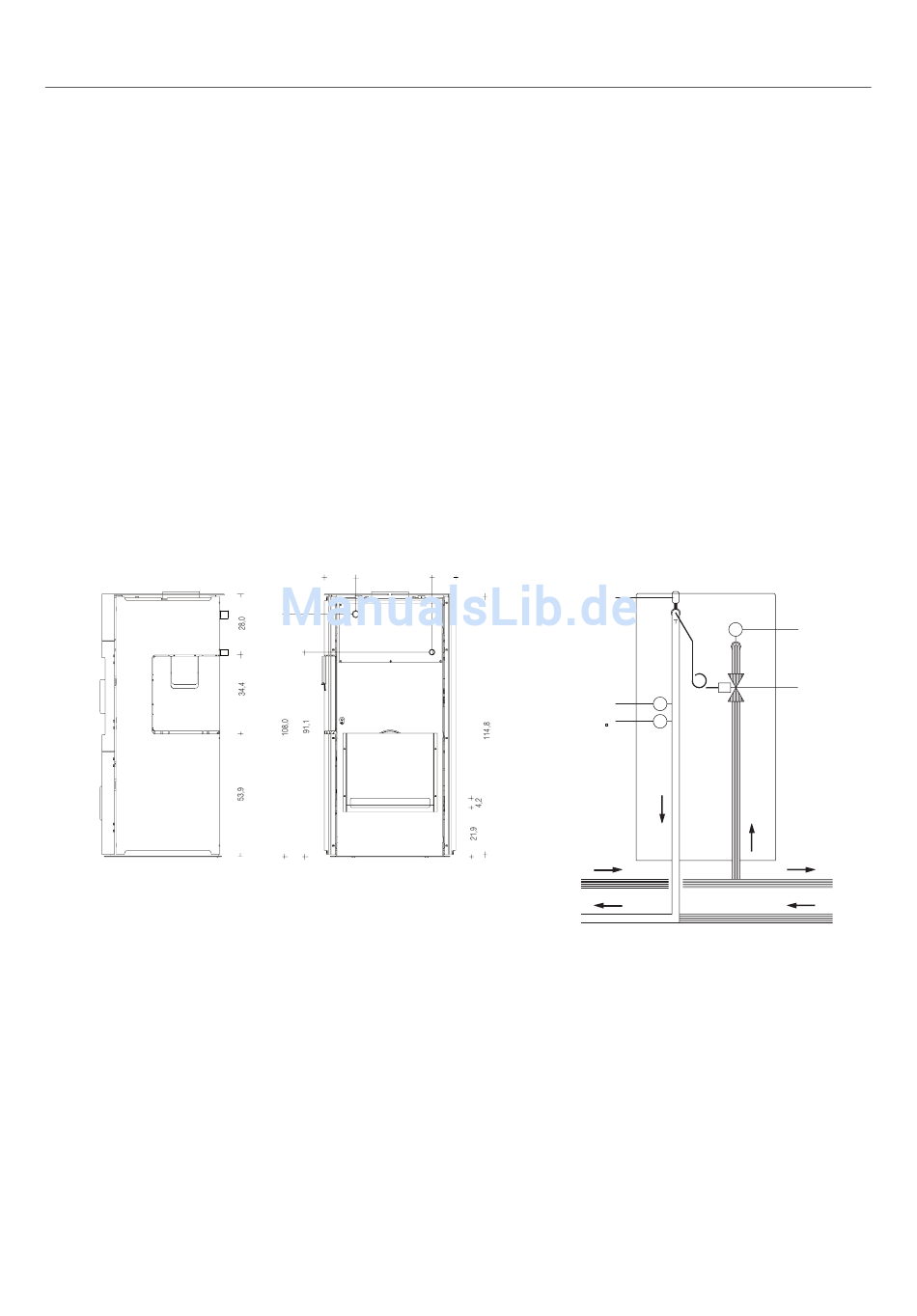

Montez la vanne AVTA sur le conduit qui mène au raccord d'admission du poêle (1) et introduisez le
capteur avec un raccord à T 1" dans le réservoir d'eau du poêle au raccord de sortie (2). Montez la
vanne selon les instructions du fabriquant.
Il est interdit et dangereux d'obstruer la conduite de sécurité par un robinet, une pompe
ou un dis-positif similaire.
1. Raccord d'admission 3/4"
2. Raccord d'évacuation 1"
14,0 33,5 11,0
2.
1.
5,4 34 8,3
A. Conduit d'alimentation
B. Conduit de retour et conduit de sécurité du poêle relié
au réservoir d'expansion ouvert
C. Vanne AVTA S'ouvre à une température dépassant
50ºC
D. Évent automatique
E. Thermomètre
F. Éventuellement manomètre
7
D.
2.
T
E.
T
F.
M
A.
B.
E.
1.
C.
