Collegamento all'impianto centralizzato
HWAM Elements può venir collegata come supplemento ad un nuovo impianto di riscaldamento cen-
tralizzato oppure ad uno già esistente. Collegare l'acqua in entrata al 4, mentre l'acqua di scarico dalla
stufa deve essere collegata alla linea di ritorno dell'impianto. Parte dell'acqua di andata passerà quindi
nella stufa, dove verrà ulteriormente riscaldata prima di miscelarsi a quella più fredda di ritorno.
Ci si assicuri però che ci sia sempre circolazione attraverso la stufa, anche se i termostati dei radiatori
dell'impianto di riscaldamento dovessero esser chiusi.
Se si avrà bisogno di un rapido riscaldamento dell'ambiente, azionando la valvola a 3 vie, si potrà man-
dara acqua solo ai radiatori. Nel periodo estivo la valvola a tre vie a può essere chiusa per un utilizzo
della stufa come solo elemento da riscaldamento dell'ambiente e dell'acqua calda. Si consiglia di non
chiudere mai entrambi gli utilizzi (radiatori e acqua calda) per impedire alla caldaia di surriscaldarsi.

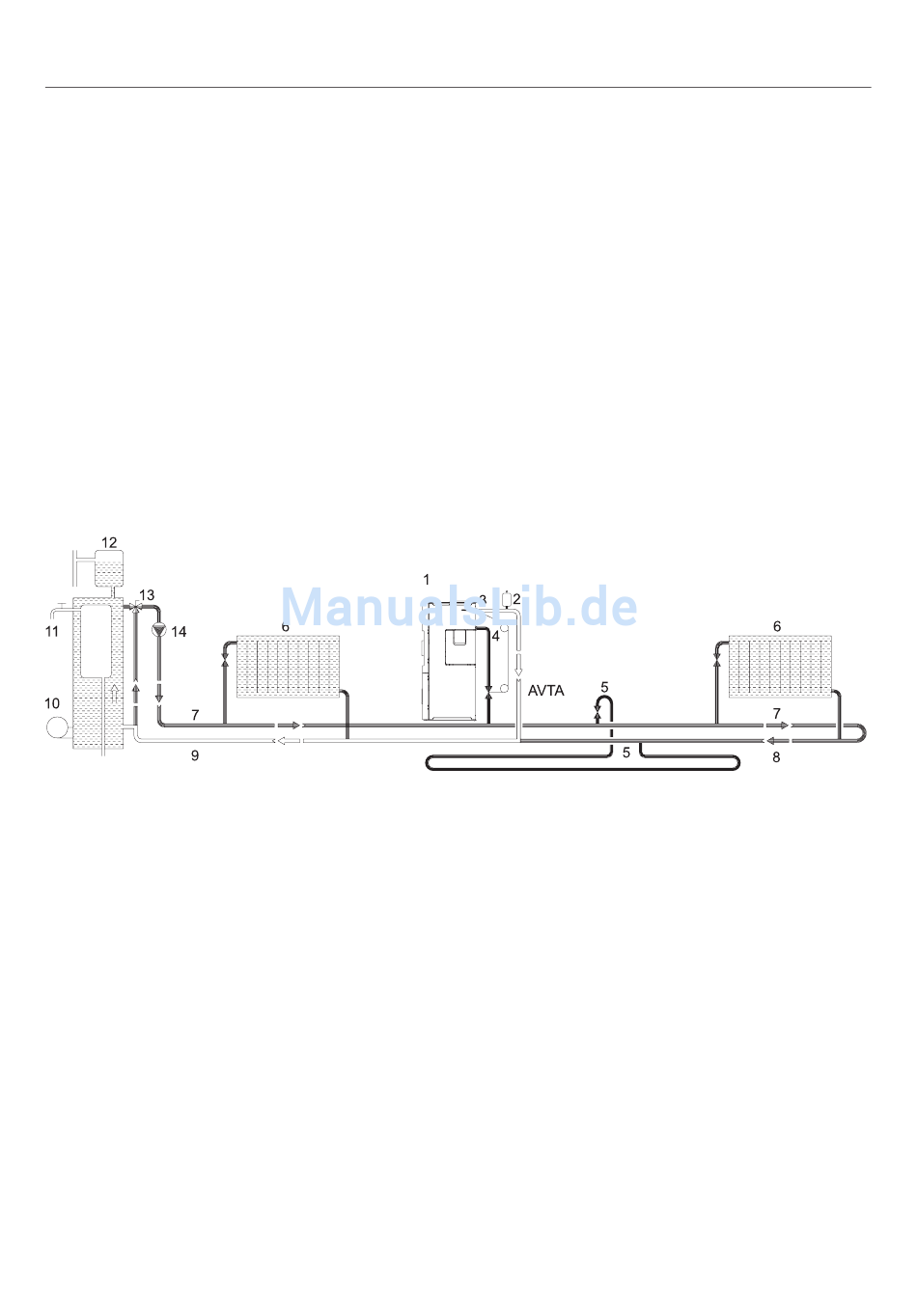

HWAM Elements collegata all'impianto centralizzato
1. HWAM Elements
2. Aria
3. Uscita
4. Ingresso valvola
5. Serpentine per pavimento
6. Radiatore
7. Colonna di andata
8. Ritorno
9. Colonna di ritorno e sicurezza
10. Caldala
11. Aqua calda
12. Vaso d'espansione aperto
13. Valvola a tre vie
14. Pompa
