3.2 Elektrischer Anschluss

Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wie-
dereinschalten sichern! Spannungsfreiheit prüfen!
Der elektrische Anschluss darf nur durch eine Fachkraft unter Be-
Gefahr
rücksichtigung der geltenden Vorschriften durchgeführt werden.
Kleinspannungsführende Leitungen wie Temperaturfühlerleitungen
sind getrennt von netzspannungsführenden Leitungen zu verlegen.
Temperaturfühlerleitungen nur in die linke Seite und netzspannungsfüh-
Achtung
rende Leitungen nur in die rechte Seite des Gerätes einführen.
In der Spannungsversorgung des Reglers ist bauseits eine allpolige
Trennvorrichtung z.B. Heizungsnotschalter vorzusehen.
Achtung
Die am Gerät anzuschliessenden Leitungen dürfen maximal 55mm
abgemantelt werden und der Kabelmantel soll genau bis hinter die
Zugentlastung ins Gehäuse reichen.
Achtung
Das Relais R1 ist nur für Standardpumpen (20-120VA) geeignet, welche
dann über den Regler drehzahlgeregelt werden. Aufgrund der internen
Beschaltung des Reglers fl ießen auch im Ruhezustand über Relais
Achtung
R1 Restströme. Somit können an diesem Ausgang keinesfalls Ventile,
Schütze oder sonstige Verbraucher mit geringer Leistungsaufnahme
betrieben werden.

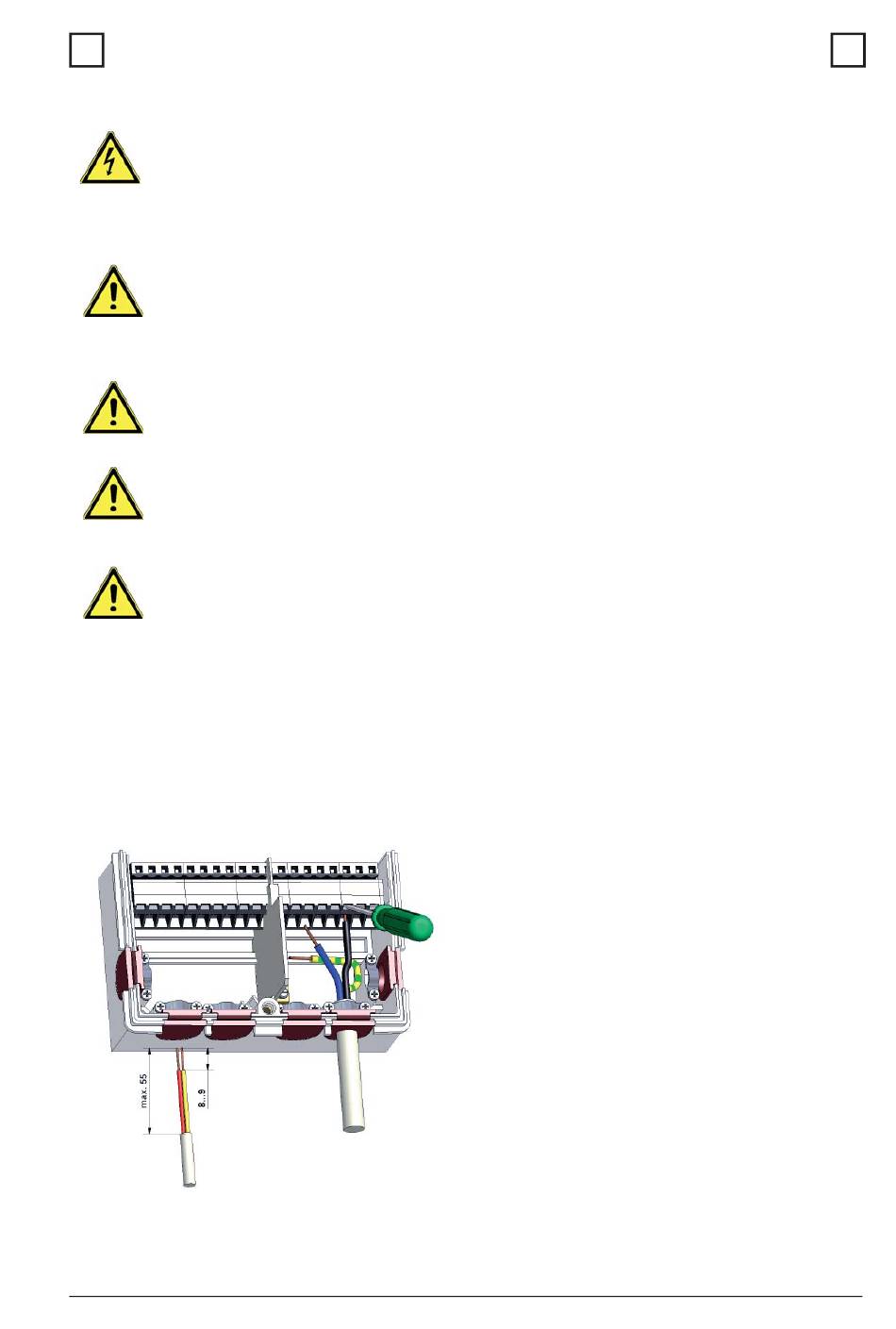

Abb.3.2.1
Installation
1. Benötigtes Programm/Hydraulik
auswählen (Abb. 3.2.2-3.2.3)
2.Reglergehäuse öffnen (siehe 3.1)
3.Leitungen max. 55mm abmanteln,
einführen, die Zugentlastungen
montieren, Aderenden 8-9mm ab-
isolieren. (Abb.3.2.1)
4. Klemmen mit einem passenden
Schraubendreher öffnen (Abb.3.2.1)
und Elektroanschluss am Regler
vornehmen (Seite 10-17)
5. Gehäuseoberteil wieder einhängen
und mit der Schraube verschlie-
ßen.
6. Netzspannung einschalten und
Regler in Betrieb nehmen
