Sorel FWC 3 Montageanweisung Und Bedienanleitung Seite 10

3
3.2 Elektrischer Anschluss (Fortsetzung)

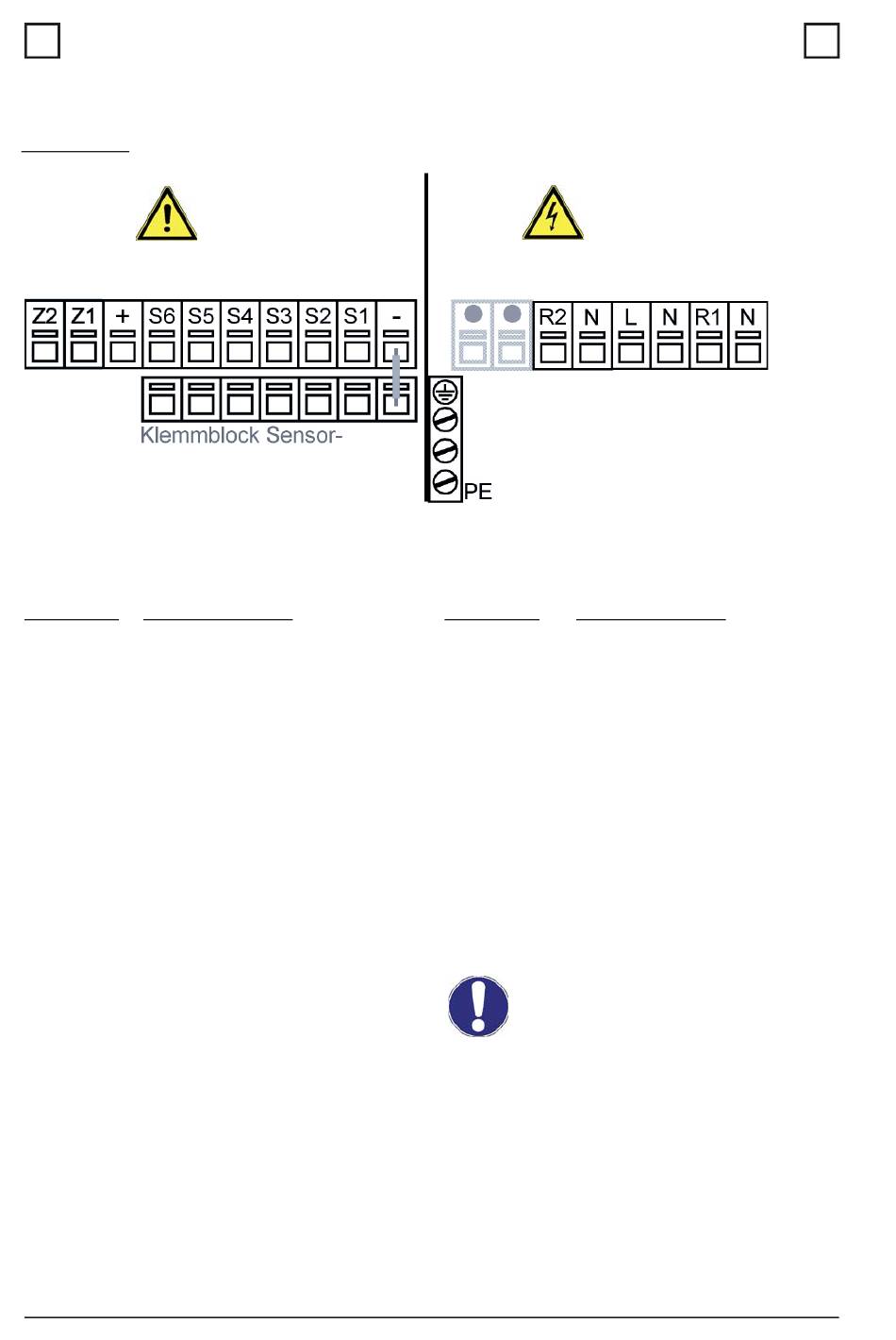

Abb. 3.2.2 „Ohne Zirkulationspumpe"
Achtung
Kleinspannungen max. 12VAC/DC
Anschluss im linken Klemmraum!
Klemme: Anschluss für:
S1 PT1000 Kaltwasser
(Optional, Siehe unten)
S2 Nicht belegt
S3 PT1000 Speicher opt.
S4 Vorlauf primär opt.
S5 VFS Warmwasser
(Leitung Gelb)
S6 VFS Durchfl uss l/min
(Leitung Weiss)
+ VFS +5V DC
(Leitung Braun)
- Brücke Sensor -
Die Polung der PT1000 Fühler ist
beliebig.
Der Anschluss der Sensor Masse (S1-S4) und des VFS (Leitung Grün) erfolgt
am Klemmblock Sensor - .
Sensor1/Kaltwasser: Ist kein Fühler angeschlosssen, wird eine Temperatur von
10°C für das Kaltwasser angenommen. Hierzu siehe auch 11.2 Fühlerabgleich
auf Seite 22
10
Installation
Sensorseite
max. 12V
Netzseite
230VAC
Gefahr
Netzspannungen 230VAC 50-60Hz
Anschluss im rechten Klemmraum!
Klemme: Anschluss für:
L Netz Außenleiter L
N Netz Neutralleiter N
R1 Frischwasserpumpe L
N Frischwasserpumpe N
R2 Nicht belegt
N Nicht belegt
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
Relais R1: Nur zur Drehzahl-
regelung von Standardpum-
pen, Mindestlast 20VA
Achtung
3
