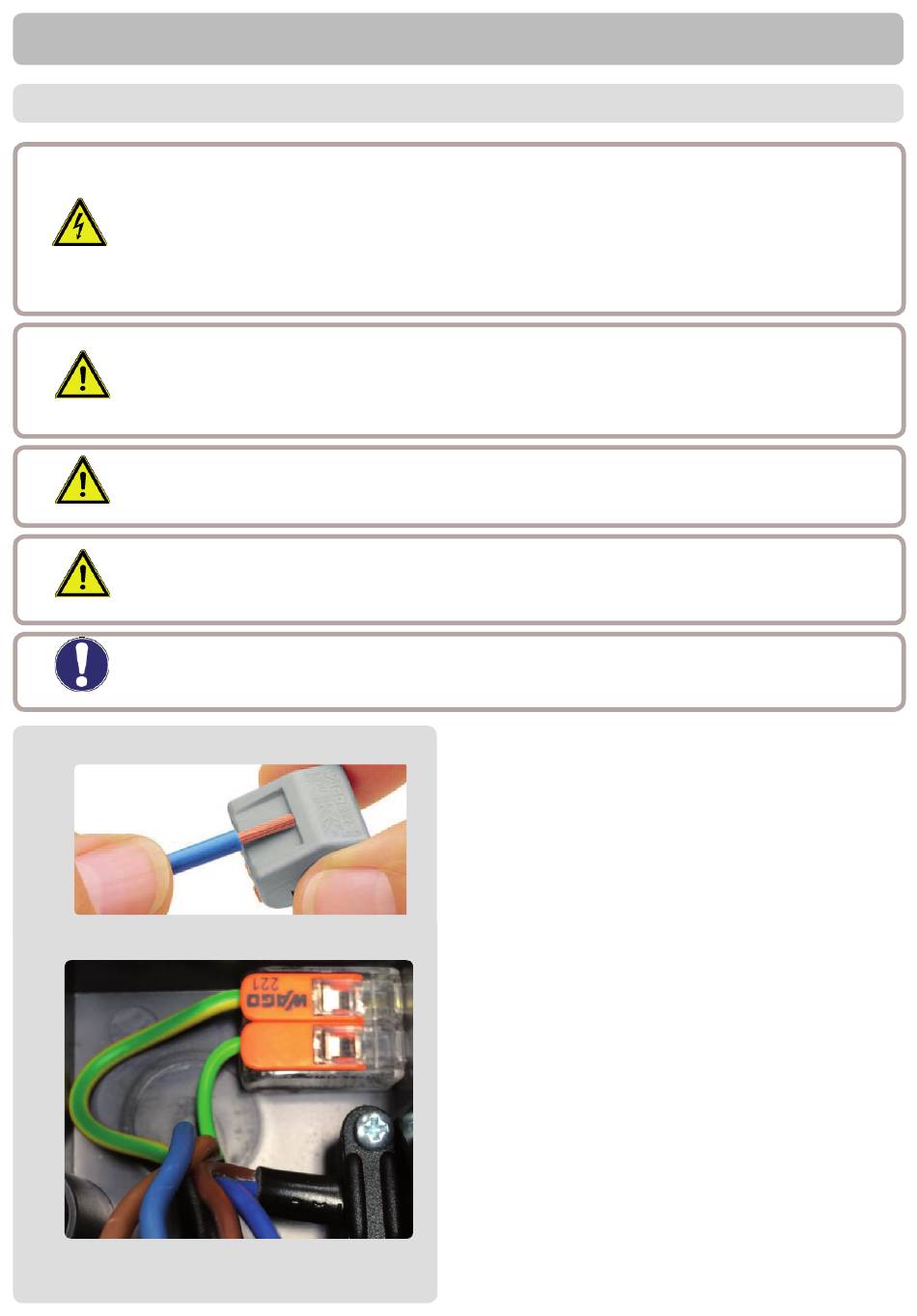

C.2. - Elektrischer Anschluss
Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wie-
dereinschalten sichern! Spannungsfreiheit prüfen!
Der elektrische Anschluss darf nur durch eine Fachkraft unter Berück-
sichtigung der geltenden Vorschriften durchgeführt werden. Der Regler
Gefahr
darf nicht in Betrieb genommen werden, wenn es am Gehäuse sichbare
Schäden wie z.B. Risse gibt.
Kleinspannungsführende Leitungen wie Temperaturfühlerleitungen sind
getrennt von netzspannungsführenden Leitungen zu verlegen. Tempe-
raturfühlerleitungen nur in die linke Seite und netzspannungsführende
Achtung
Leitungen nur in die rechte Seite des Gerätes einführen.
In der Spannungsversorgung des Reglers ist bauseits eine allpolige
Trennvorrichtung z.B. Heizungsnotschalter vorzusehen.
Achtung
Die am Gerät anzuschliessenden Leitungen dürfen maximal 55mm ab-
gemantelt werden und der Kabelmantel soll genau bis hinter die Zugent-
lastung ins Gehäuse reichen.
Achtung
Wir empfehlen die Verwendung von fl exiblen Kabeln, um die Verlegung
im Klemmraum zu vereinfachen.
Achtung
C.2.1
C.2.1.a
Installation
1.Benötigtes Programm/Hydraulik auswäh-
len (siehe D).
2.Leitungen max. 75mm abmanteln, Ader-
enden 9-10 mm abisolieren (Abb.C.2.1).
3.Reglergehäuse öff nen (Abb.C.1.1), Kabel
einführen und die Zugentlastungen mon-
tieren.
4.PE-Schutzleiterklemme montieren
(siehe Abb. C.2.1.a).
9
